Termal röley və seçim tədbirlərinin iş prinsipi

Termal röleleristehsalda tez-tez istifadə olunan və əhəmiyyətli əhəmiyyət daşıyan relay ailəsinin vacib bir üzvüdür.

Termal röllərin iş prinsipi

İstiliyi yaradan bir termal röldə istilik elementi motor dövrə ilə seriyalara qoşulmalıdır. Bu, termal röleyi birbaşa motorlu yükləmə cərəyanlarını aşkar etməyə imkan verir. Termal releyin hiss edən elementi adətən bimetalik bir zolaqdır. Bimetalik bir zolaq, müxtəlif xətti genişləndirmə əmsalları olan iki metal təbəqənin bir kompozisiyasıdır. Daha böyük genişləndirmə əmsalı olan təbəqə aktiv təbəqə adlanır, daha kiçik genişləndirmə əmsalı olan təbəqə passiv təbəqə adlanır. Qızdırıldıqda, bimetalik zolaq xətti şəkildə genişlənir. İki metal təbəqənin fərqli xətti genişləndirmə əmsalları və onların yaxın əlaqəsi, bimetalik zolaq passiv təbəqəyə doğru əyilir. Bu əyilmə nəticəsində yaranan mexaniki qüvvə təmasların işləməsinə səbəb olur.

Bir termal rele parçalamaq

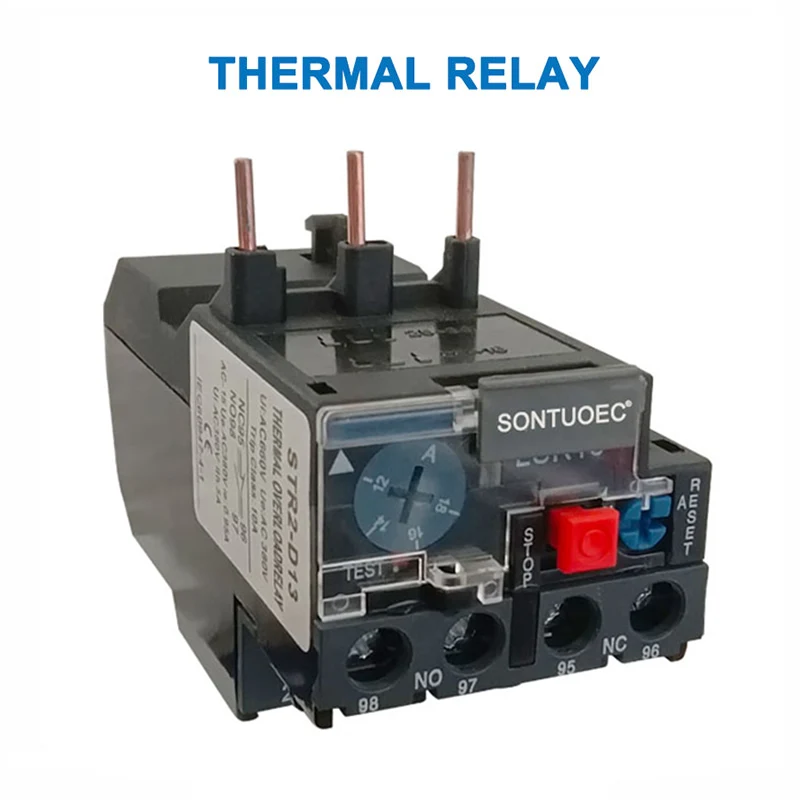

Atermal relayİstilik elementindən, bimetalik bir zolaqdan, kontaktlardan və bir ötürmə və tənzimləmə mexanizmidən ibarətdir. İstilik elementi, qorunan motorun əsas dövrə ilə seriyalarda birləşdirilmiş aşağı müqavimətli rezistor tellidir. Bimetalik zolaq, müxtəlif istilik genişləndirmə əmsalları olan iki metal təbəqəni basaraq meydana gəlir. Motorun çox yükləndikdə, istilik elementi ilə axan cari, bimetalik zolağın istilik səbəbindən yuxarıya doğru əyilməsinə və normal qapalı kontaktı açaraq yuxarıya doğru əyilməsinə səbəb olan cərəyanı üstələdi. Normal qapalı əlaqə motorun idarəetmə dövrəsinə qoşulduğundan, açılış kontaktör coil-in açılması, bununla da əlaqə qurğusunun əsas kontaktlarını açır və motorun əsas dövrəsini gücləndirir və beləliklə həddindən artıq yükləmə qorunmasını təmin edir.

Bir termal rele funksiyası

Əsasən asinxron mühərriklər üçün həddindən artıq yükləmə qorunması üçün istifadə olunur. Əməliyyat prinsipi, həddindən artıq yükləmə cərəyanı istilik elementindən keçəndə bimetalik zolaq, aktuatoru itələyir və əlaqələri yerinə yetirir, bununla da motorun idarəetmə dövrəsini kəsir və motoru bağlayır, beləliklə həddindən artıq yükləmə qorunmasını təmin edir. Bimetalik zolaqdan bimetalik zolaqdan istilik ötürülməsi uzun müddət çəkir, termal röleler qısa dövrə qorunması üçün istifadə edilə bilməz; Onlar yalnız həddindən artıq yükləmə qorunması istilik rölesi üçün həddindən artıq yükləmə kimi istifadə edilə bilər.

Termal röleyinin məqsədi

Termal rölesi aƏsasən dövrə həddindən artıq yüklənməsi üçün istifadə olunur.

 Onların əməliyyat prinsipi, bir həddindən artıq yükləmə cərəyanı istilik elementindən keçəndə bimetalik şerit, aktuatoru itələyərək əyilir və əyilir, bununla da yükü dayandırır və yükü dayandırır, beləliklə həddindən artıq yükləmə qorunmasını təmin edir. Bimetalik zolağın əyilmə müddətində istilik ötürülməsi uzun müddət çəkir, termal röleler qısa dövrə qorunması üçün istifadə edilə bilməz, ancaq həddindən artıq yükləmə qorunması üçün.

Termal röleslərin seçilməsi üçün tədbirlər
