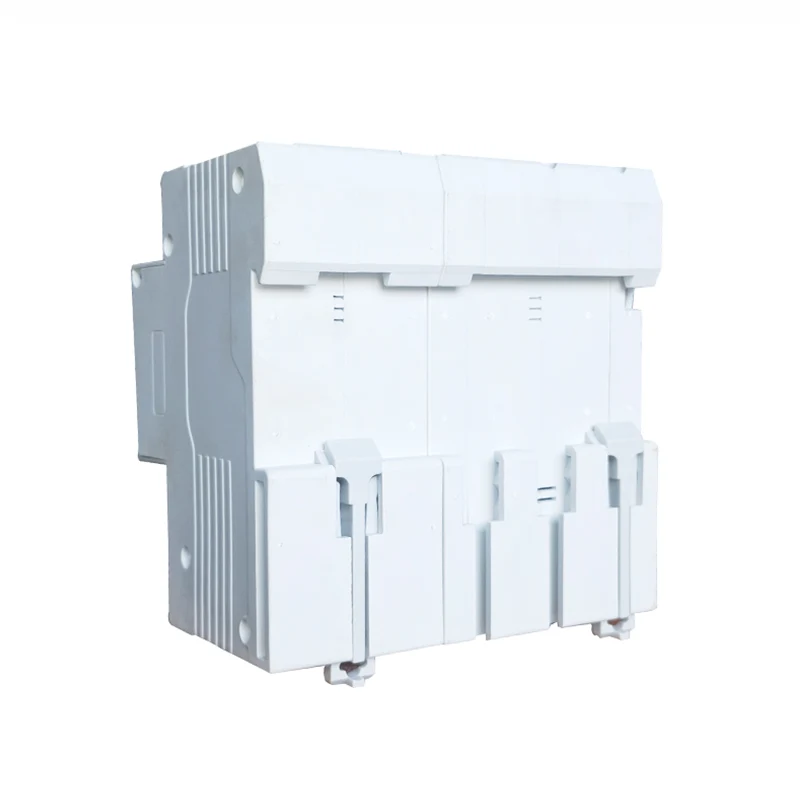

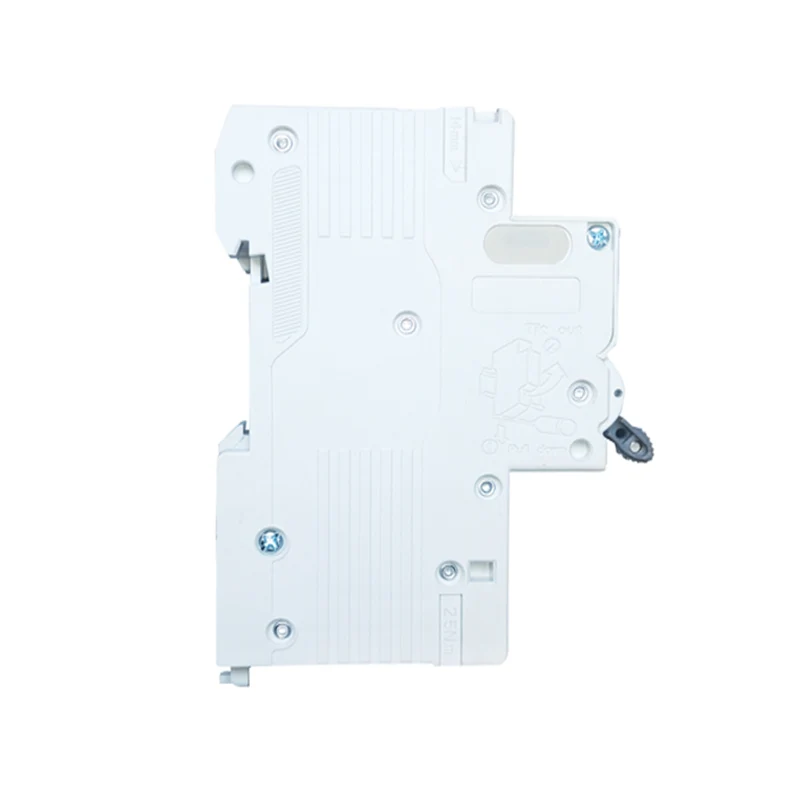

100A 2p 4p Çoxfunksiyalı RCBO

STSF2-100 100A 2p 4p Çoxfunksiyalı RCBO, insanı elektrik cərəyanı vurduqda və ya elektrik şəbəkəsi sızdıqda 230V-400V gərginlikli və 100A nominal cərəyanı olan dövrədə qiymətləndirilən AC 50/60Hz üçün uyğundur. Sızma, həddindən artıq gərginlik və aşağı gərginlik müəyyən edilmiş dəyərlərə çatdıqda, qalıq cərəyan açarı çox qısa müddətdə tez işləyə bilər və enerji təchizatı tez bir zamanda kəsilə bilər. Qalıq cərəyan açarının monitorinq temperaturu təyin edilmiş dəyərə çatdıqda, monitorinq torpaq naqili bağlanmır. Qoşulduğu zaman məhsul personalın və elektrik avadanlıqlarının təhlükəsizliyini qorumaq üçün həyəcan siqnalı verir və Elektrik şəbəkəsindəki həddindən artıq gərginlik nəticəsində avadanlıqların zədələnməsinin qarşısını alın. Həddindən artıq yüklənmə, qısaqapanma, sızma, həddindən artıq gərginliyə malikdir. Aşağı gərginlik və həddindən artıq temperaturdan qorunma funksiyaları normal şəraitdə elektrik cihazlarını fasilələrlə açıb-söndürmək üçün də istifadə edilə bilər. İşıqlandırma sxemləri, xüsusilə sənaye və kommersiya işıqlandırma paylama sistemləri üçün uyğundur. Məhsul kiçik həcmə, yığcam quruluşa və digər oxşar məhsullara nisbətən daha sərfəli qiymətə malikdir. Gözəl görünüşü var, Yüksək kəsmə qabiliyyəti onu məişət enerjisinin paylanması üçün yaxşı seçim edir. Bu məhsul GB/T 16917.1 və IEC 61009-1 standartlarına uyğundur və CE sertifikatı alıb.

Model:STFS2-100

Sorğu göndərin

Məhsul təsviri

Model	STFS2-100 Elektrik növü
Qalıq cərəyan xüsusiyyətləri	AC
Standart	IEC/EN 61009-1
Qiymətləndirilmiş həssaslıql△n	0,03,0,1,0,3
Dirək No	Qütb: 1P+N+PE; 3P+N+PE
Qiymətləndirilmiş Cari(A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
Nominal Gərginlik(V)	240/415V ;230/400V
Nominal qalıq əməliyyat cərəyanı	10ma, 30ma, 100ma, 300ma, 500ma
Nominal şərti qalıq qısa qapanma cari	6KA
Elektro-mexaniki dözümlülük	4000-dən çox dövrə
FUNKSİYA:	sızma qorunması, Aşırı yük cərəyanının qorunması, qısa qapanmadan qorunma, gərginlik mühafizəsi altında, həddindən artıq gərginlikdən qorunma, Nominal cərəyan / gərginlik tənzimlənə bilər, Temperaturdan qorunma, Suya giriş siqnalı və s.

ƏTRAFINDA HAVA TEMPERATURASI:

1. Ətrafdakı havanın temperaturu -5 1C-dən aşağı, +40 C-dən yüksək olmamalıdır, orta gündəlik qiymət isə +35 C-dən çox olmamalıdır.

2. Hündürlük: Quraşdırma sahəsinin hündürlüyü 2000m-dən çox olmamalıdır.

3. Atmosfer şəraiti

Hava təmizdir və maksimum +40 'C temperaturda havanın nisbi rütubəti yüksək deyil 50% -dən çox. Daha yüksək nisbi rütubətə aşağı temperaturlarda, məsələn, +20 C,

Nisbi rütubət 90% -dən çox olmamalıdır. Temperaturun dəyişməsi nəticəsində yaranan arabir orta kondensasiya səbəbindən müvafiq tədbirlərin görülməsinə diqqət yetirilməlidir.

4. Quraşdırma Kateqoriya Quraşdırma kateqoriyaları lI və III-dür

Cari və Qütblərin sayı

100A: Bu, RCBO-nun 100 amperdə qiymətləndirildiyini göstərir. Cari reytinq, elektrik açarının həddindən artıq istiləşmə və ya zədələnmədən davamlı olaraq daşıya biləcəyi cərəyanın maksimum dəyəridir.

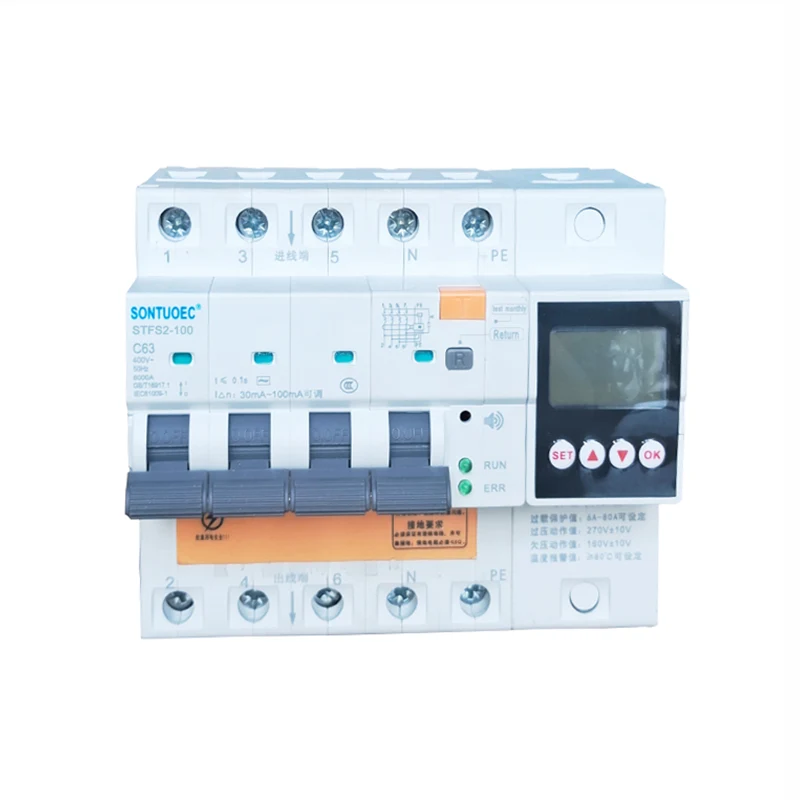

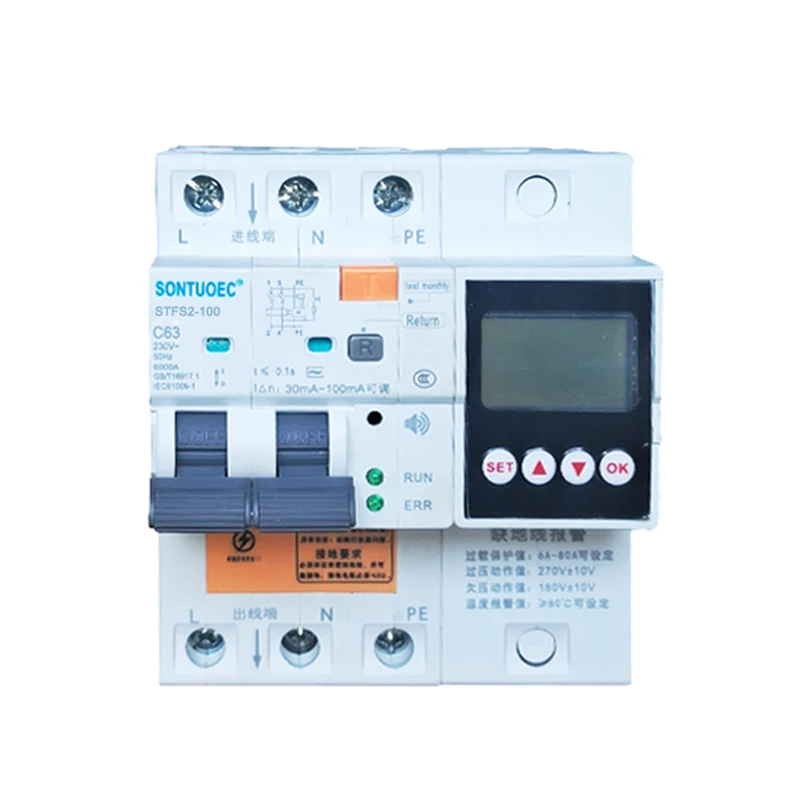

2p, 4p: Buradakı “p” dirəklərin sayını, yəni elektrik açarının qoşula biləcəyi dövrə fazalarının sayını ifadə edir. 2p, elektrik açarının iki dövrə mərhələsinə (adətən Yanğın və Sıfır) qoşula biləcəyini bildirir, 4p isə dörd dövrə mərhələsinə (adətən üç fazalı Yanğın və Sıfır) qoşula biləcəyini bildirir.

Çoxfunksiyalı

Çoxfunksiyalı bu 100A 2p 4p Çoxfunksiyalı RCBO-nun müxtəlif mühafizə funksiyaları ilə təchiz olunduğunu göstərir. Əsas həddindən artıq yüklənmə və qısaqapanmadan qorunma ilə yanaşı, o, həmçinin sızma qorunması, aşağı gərginlikdən qorunma, həddindən artıq gərginlikdən qorunma və s. temperaturdan qorunma，Suya daxil olma siqnalı，Tənzimlənən cərəyan və gərginlik。Bu qorumalar RCBO-ya sxemlər və avadanlıqlar üçün daha əhatəli mühafizə təmin etməyə imkan verir.

100A 2p 4p Multifunctional RCBO

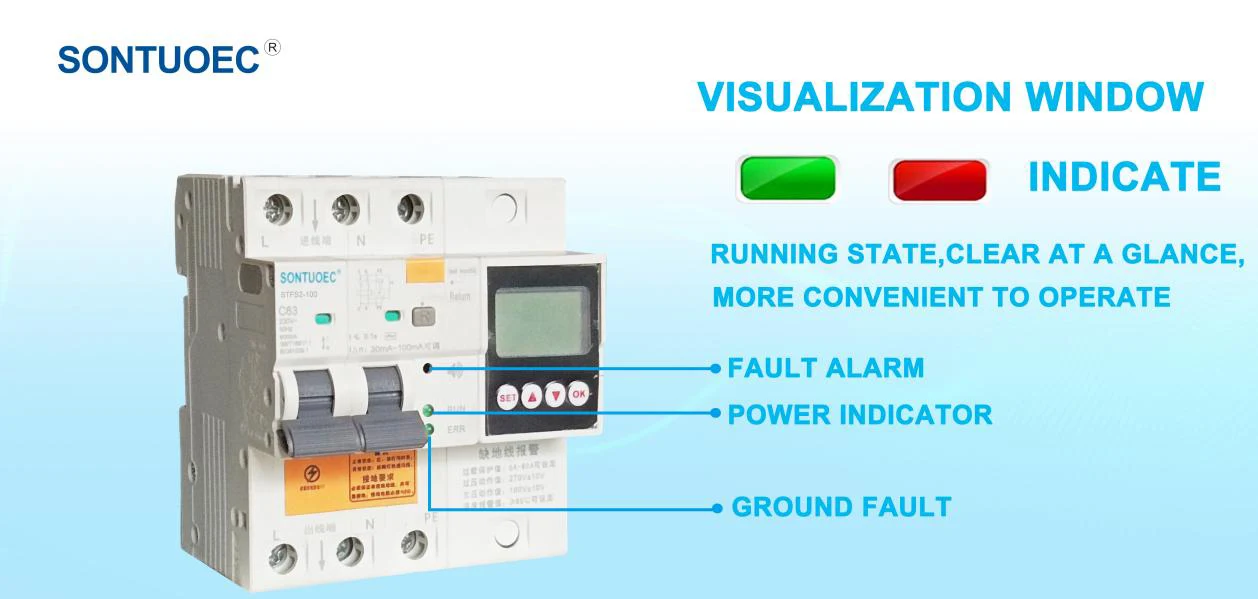

Xəbərdarlıq!

Xəbərdarlıq normal vəziyyət: yaşıl işıq yanır;

Anormal vəziyyət: İşıq sönür

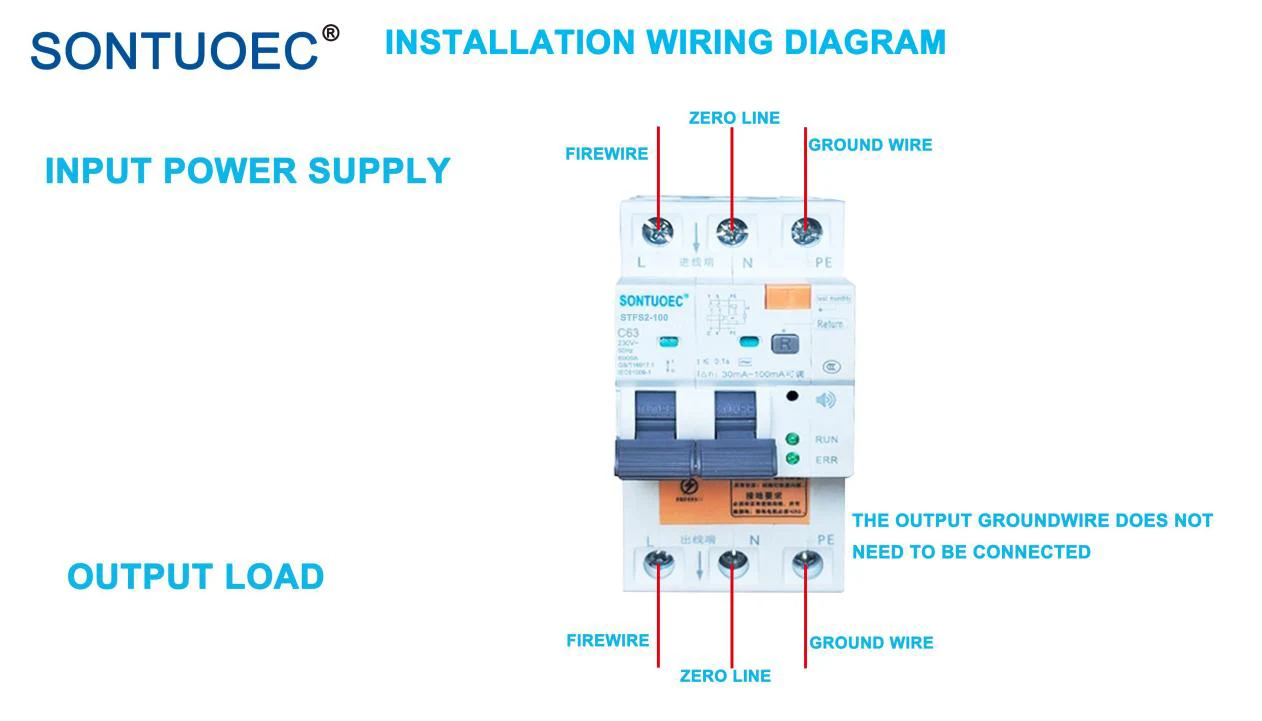

Torpaqlama tələbləri:

Daxil olan torpaq naqili və torpaqlama teli olmasını təmin etmək lazımdır və torpaqlama müqaviməti s 5Q olmalıdır!

Tətbiq Ssenarisi

RCBO müxtəlif qoruyucu funksiyalara malik olduğundan, o, tez-tez fərdi təhlükəsizlik tələb edən sxemlərdə, məsələn, işıqlandırma üçün elektrik sxemləri, zəif güc və evlərdə və ictimai yerlərdə elektrik cihazlarında istifadə olunur. Bu yerlər tez-tez su və rütubətlə xarakterizə olunur ki, bu da asanlıqla sızma qəzalarına səbəb ola bilər. Bundan əlavə, RCBO, həmçinin periferik işıq idarəetmə sxemləri, radar sistemləri və geoloji kəşfiyyat alətləri kimi insan təhlükəsizliyinin vacib şərt olduğu sənaye elektrik sistemlərində də istifadə edilə bilər.
