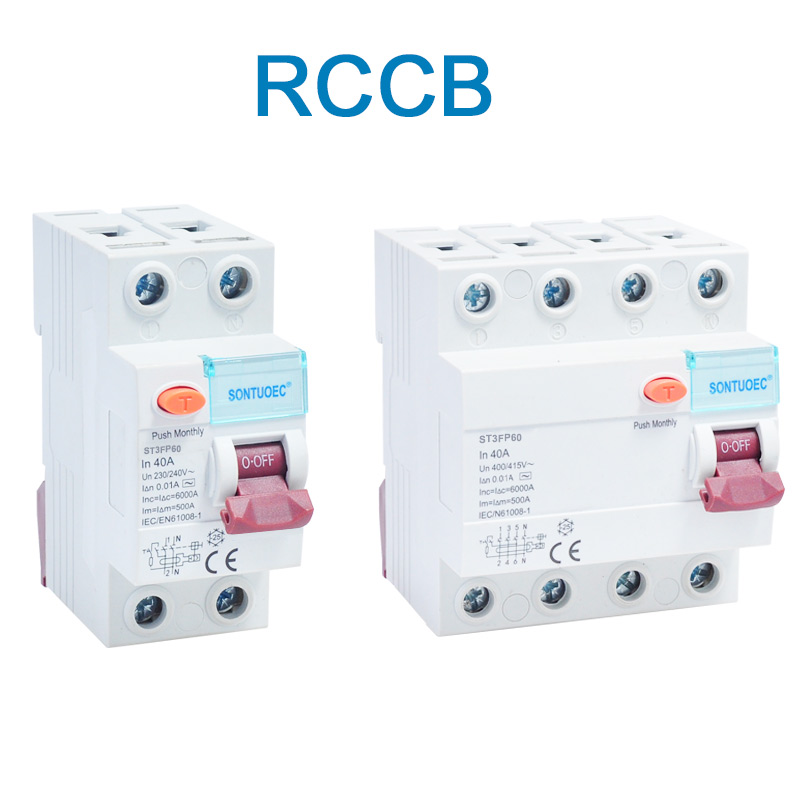

4p 40a / 10ma qalıq cari dövrə qırıcısı

4p 40a / 10ma qalıq cari dövrə qırıcısı, 40 AMP-də qiymətləndirilən 4 qütb (İ.E., 3 fazalı yanğın və sıfır məftillər) qalıq cari dövrə qırıcısıdır və dövrədə qalıq cərəyanın 10 milliamps-də və ya yuxarıda olduğu aşkar edildikdə, dövrə avtomatik olaraq kəsilmişdir. Cihaz əsasən elektrik yanğınları və elektrik qəzalarının qarşısını almaq və şəxsi və avadanlıqların təhlükəsizliyini qorumaq üçün istifadə olunur.

Model:ST3FP60

Sorğu göndərin

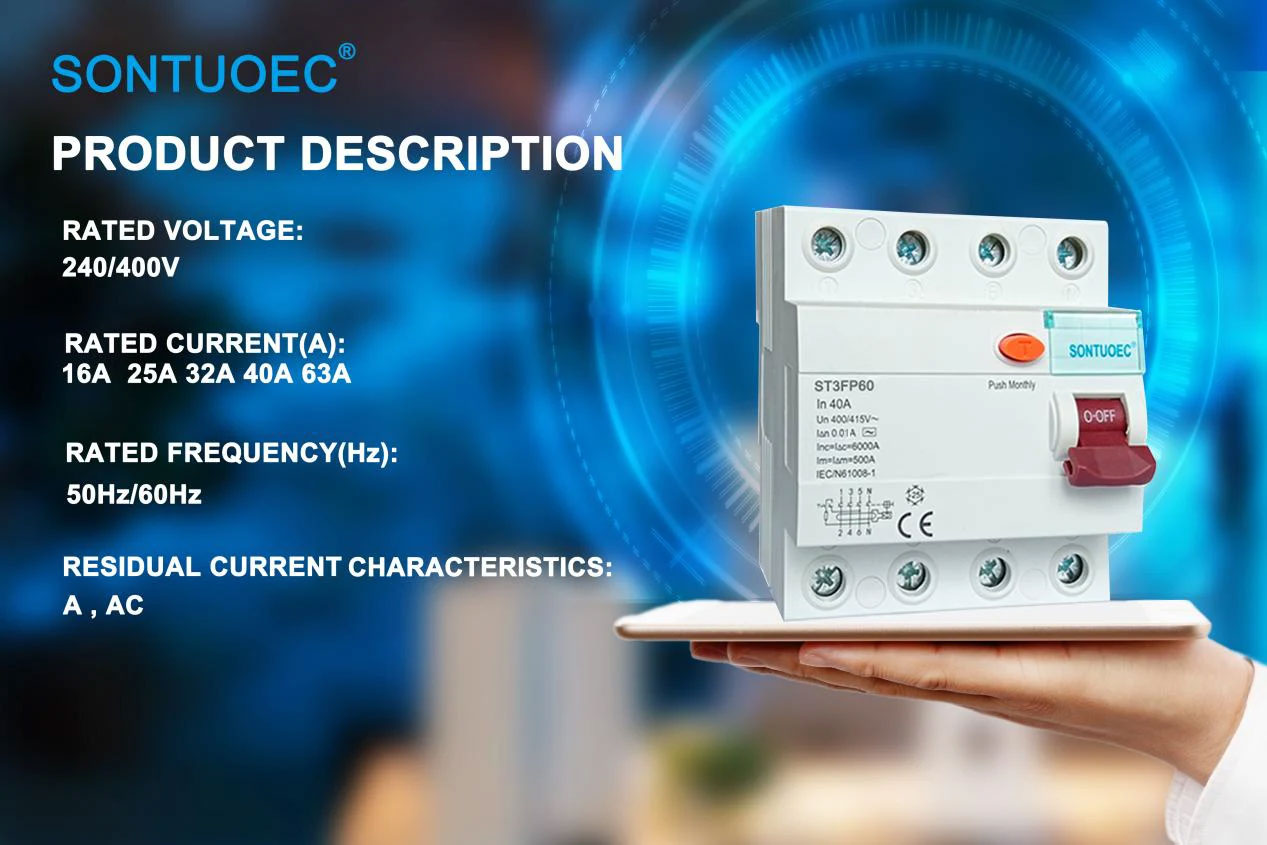

Məhsul təsviri

Model:	ST3FP60
Standart	İC61008-1
Qalıq cari xüsusiyyətlər:	Və və

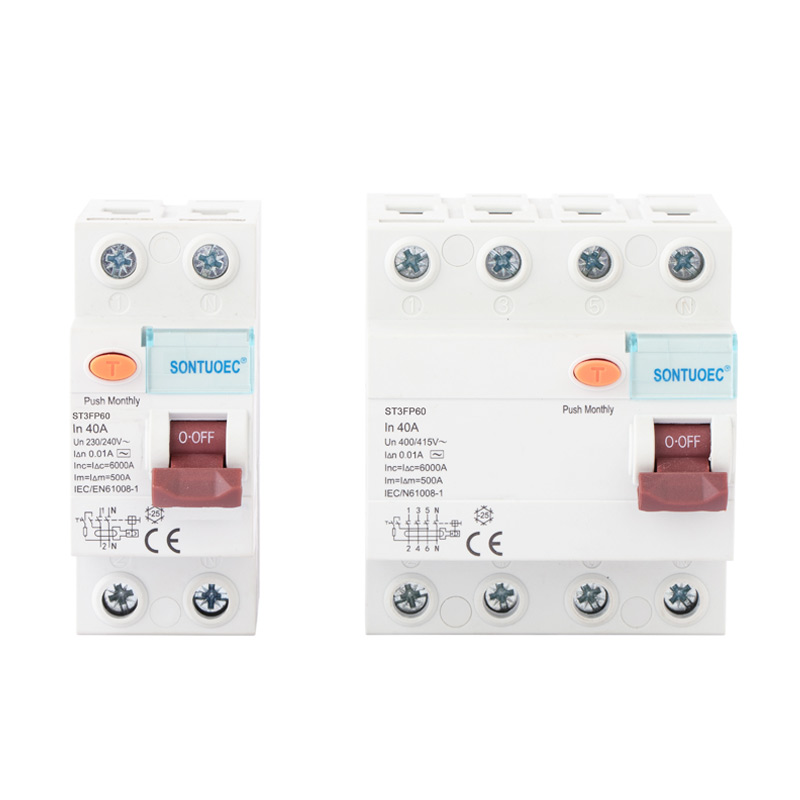

Qütb Xeyr.:	2p, 4p
Rated Cari:	16a, 25a, 32a, 40a, 63a;
Qiymətləndirilmiş gərginlik:	230/400v AC
Qiymətləndirilən tezlik:	50 / 60hz
Qəbul edilmiş qalıq işləyən cərəyan:	10MA, 30MA, 100MA, 300MA, 500MAMMA
Qalıcı olmayan işləməyən cərəyan mən:	≤0.5iδn
Qiymətləndirilən Şərti Qısa Circuit Cari Inc:	6000a
Qiymətli qalıq qisa qapanma Cari Iδc:	6000a
TRAPPING müddəti:	Ani tripping≤0.1sec
Qalıq sürüşmə cari sıra:	0.5iδn ~ iδn
Elektro-mexaniki dözümlülük:	4000 dövr
Fövqəladə torku:	2.0nm
Bağlantı terminalı:	Zibil ilə vida terminalı sütun terminalı
Quraşdırma:	35 mm din dəmir yolu

Əməliyyat prinsipi

Bu dövrə açarının əməliyyat prinsipi mövcud balans prinsipinə əsaslanır. Normal şəraitdə, dövrə daxil olan və tərk edən cərəyanlar bir yükdən keçən bir xəttdə bərabər olmalıdır. Bununla birlikdə, xətdə izolyasiya günahı olduqda və ya bir insan dövrə ilə təmasa daxil olduqda, bu, cərəyanlara səbəb ola bilər, cərəyanları dövriyyə və xaricində halal halına gətirərək cari sızmasına səbəb ola bilər. Bu nöqtədə, dövrə açarı içərisindəki mövcud transformator bu balanssız cərəyanı aşkar edəcək və onu elektrik siqnalına çevirəcəkdir. Elektron dövrə bu siqnalı gücləndirəcək, müqayisə edəcək və siqnal əvvəlcədən qurulmuş bir həddə çatacaq, i.E., qalıq cərəyan 10 milliamps-a çatdıqda, dövrə açarı tez bir zamanda kəsiləcəkdir.

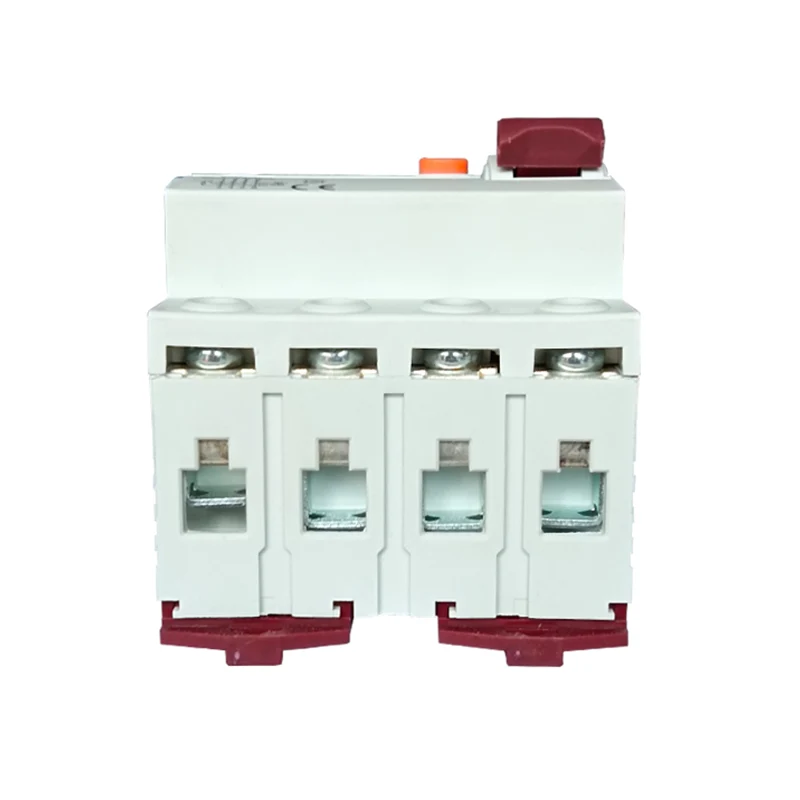

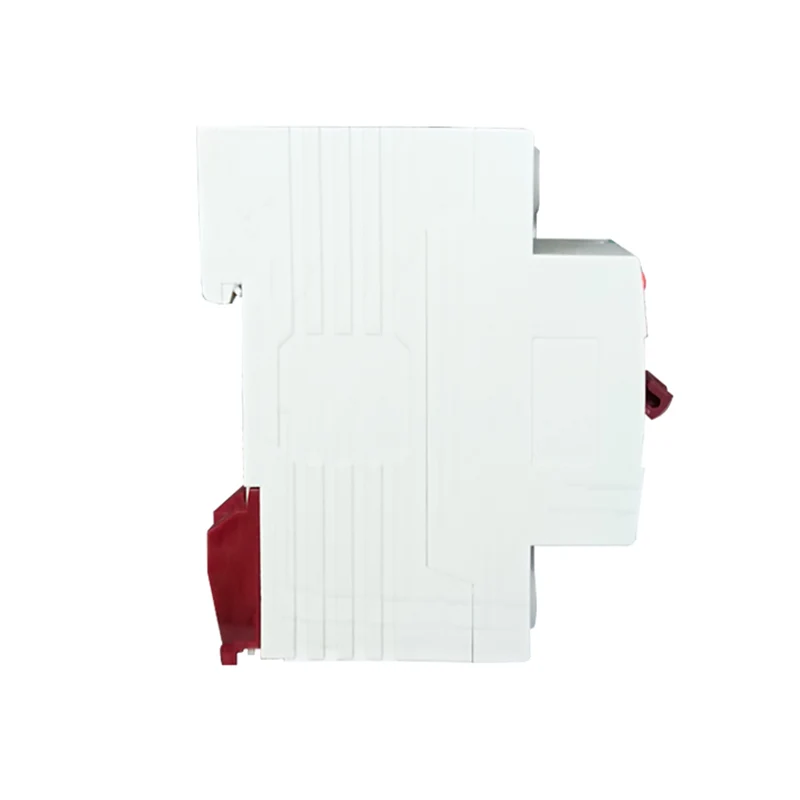

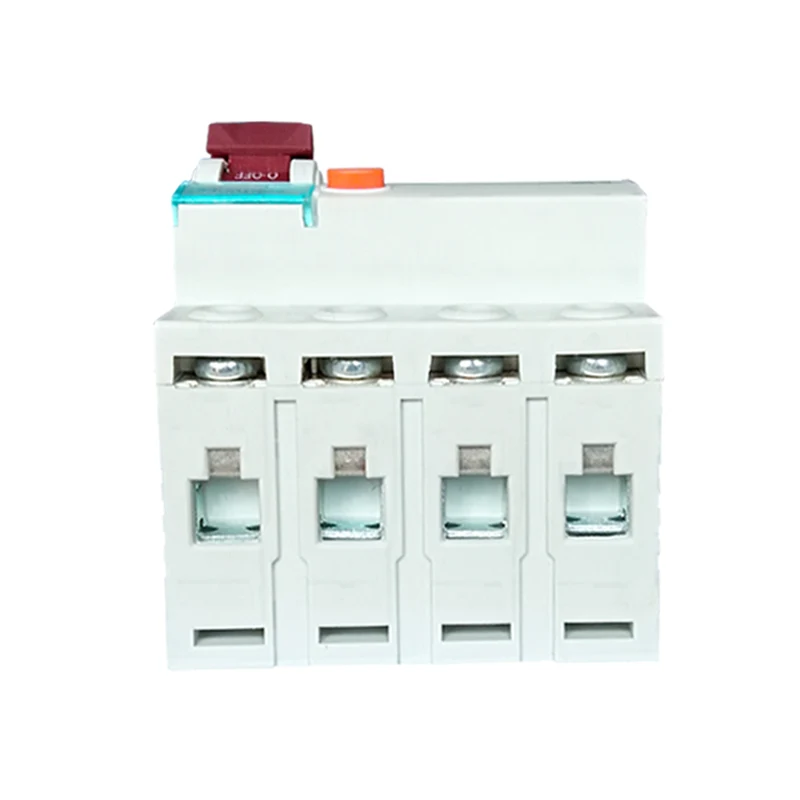

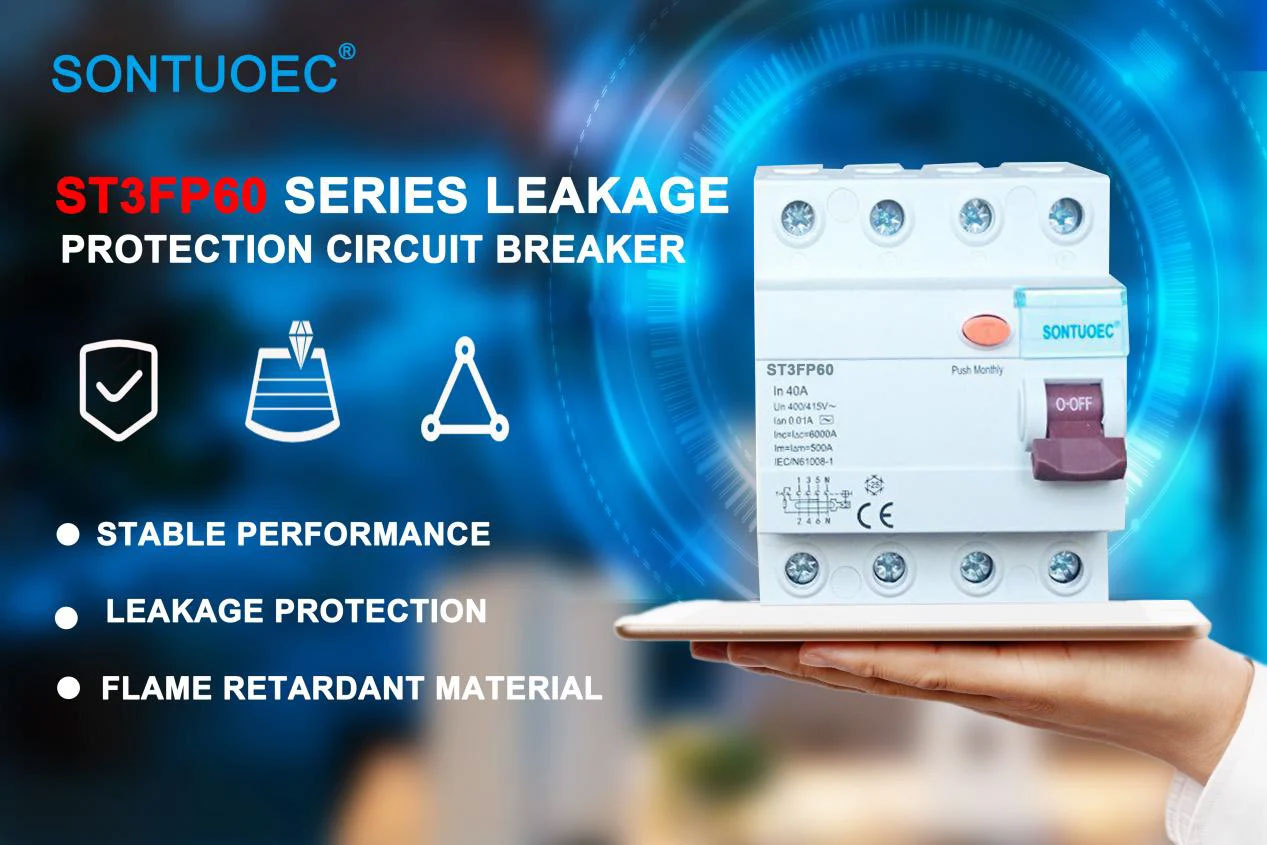

4P 40A/10mA Residual Current Circuit Breaker

Əsas xüsusiyyətlər

Yüksək həssaslıq: Kiçik sızma cərəyanını (10 MA) aşkar edə və elektrik yanğınları və elektrik şok qəzalarının qarşısını almaq üçün vaxtında dövrə kəsin.

Sürətli cavab: Sızma cərəyanı aşkar edildikdən sonra, dövrə açarı çox qısa bir müddətdə (ümumiyyətlə on millisaniyədə) dövrəni kəsəcəkdir.

Çox yönlülük: Əsas sızma qorunması funksiyasına əlavə olaraq, dövrə açarının həddindən artıq yüklənməsi və qısa qapanma funksiyaları da ola bilər.

Qurmaq və saxlamaq asandır: Adətən modullaşdırılmış dizayn qəbul edir, bu da quraşdırmaq və sökmək asandır. Bu vaxt, onun sadə daxili quruluşu onu qorumaq və əsaslı təmir etməyi asanlaşdırır.
