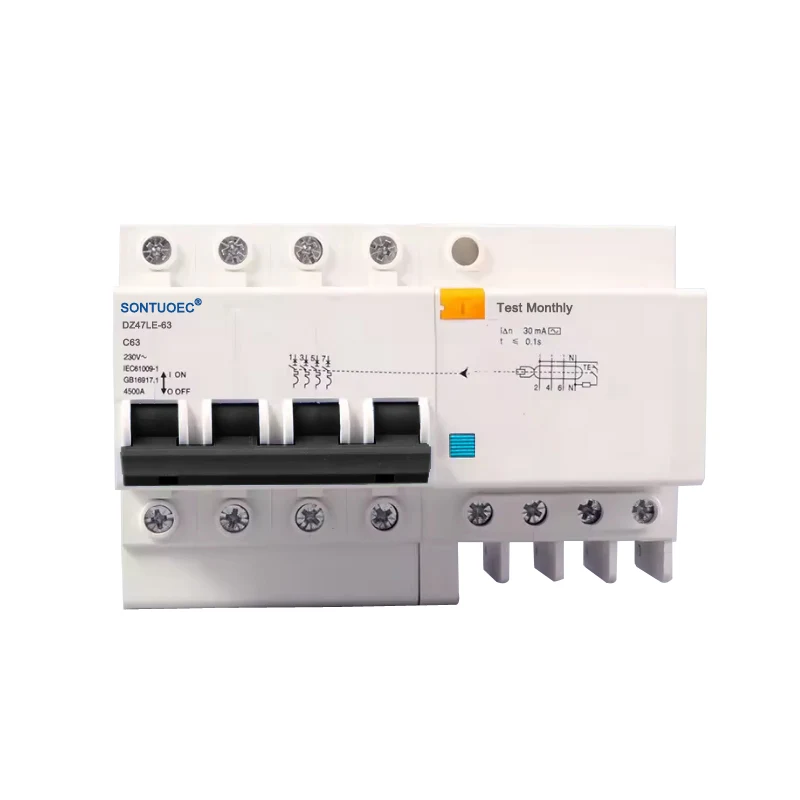

4P RCBO AC növü

4P RCBO AC Tipi qalıq cərəyandan qorunma və həddindən artıq cərəyandan qorunma funksiyalarını birləşdirən 4 qütblü elektrik açarıdır, xüsusilə alternativ cərəyan (AC) dövrələri üçün nəzərdə tutulmuşdur. Elektrik yanğınlarının və fərdi elektrik cərəyanı qəzalarının qarşısını almaq üçün dövrədə qalıq cərəyan (yəni sızma cərəyanı) aşkar edildikdə enerji təchizatını avtomatik olaraq kəsə bilər. Eyni zamanda, dövrə və avadanlıqların təhlükəsizliyini qorumaq üçün dövrədə həddindən artıq yüklənmə və ya qısaqapanma zamanı enerji təchizatını avtomatik olaraq kəsə bilən həddindən artıq cərəyandan qorunma funksiyasına malikdir.

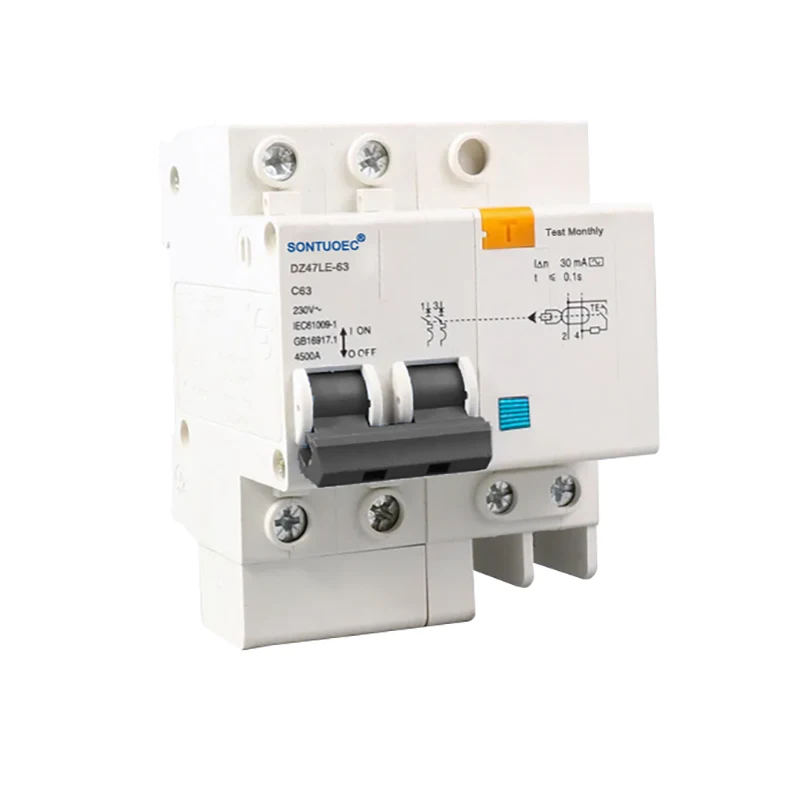

Model:DZ47LE-63

Sorğu göndərin

Məhsul təsviri

ad	Həddindən artıq cərəyandan qorunan qalıq dövrə açarı
xüsusiyyətləri	həddindən artıq yüklənmə / qısa qapanma / sızma mühafizəsi

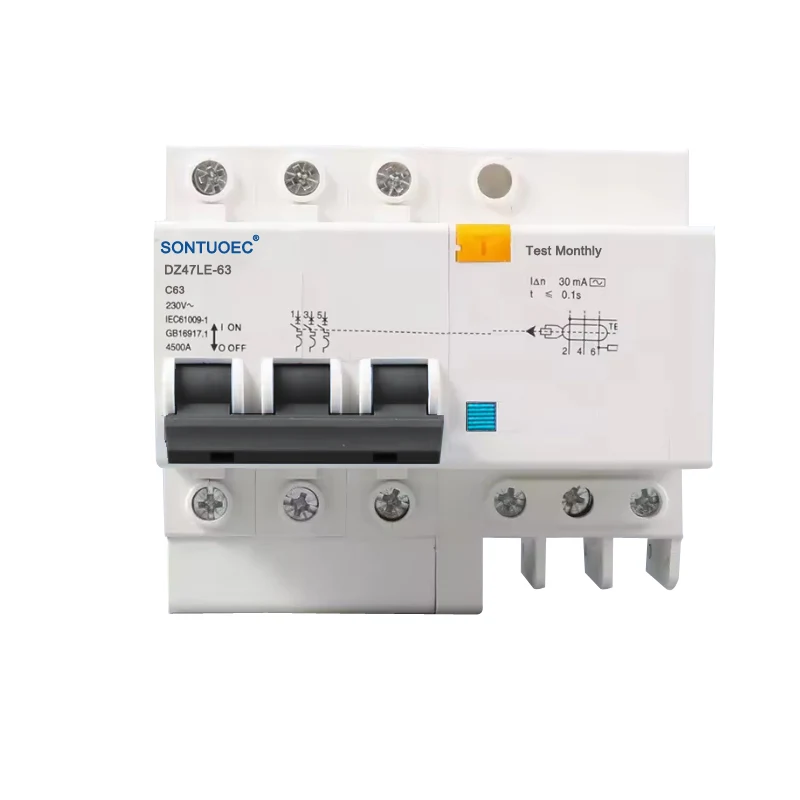

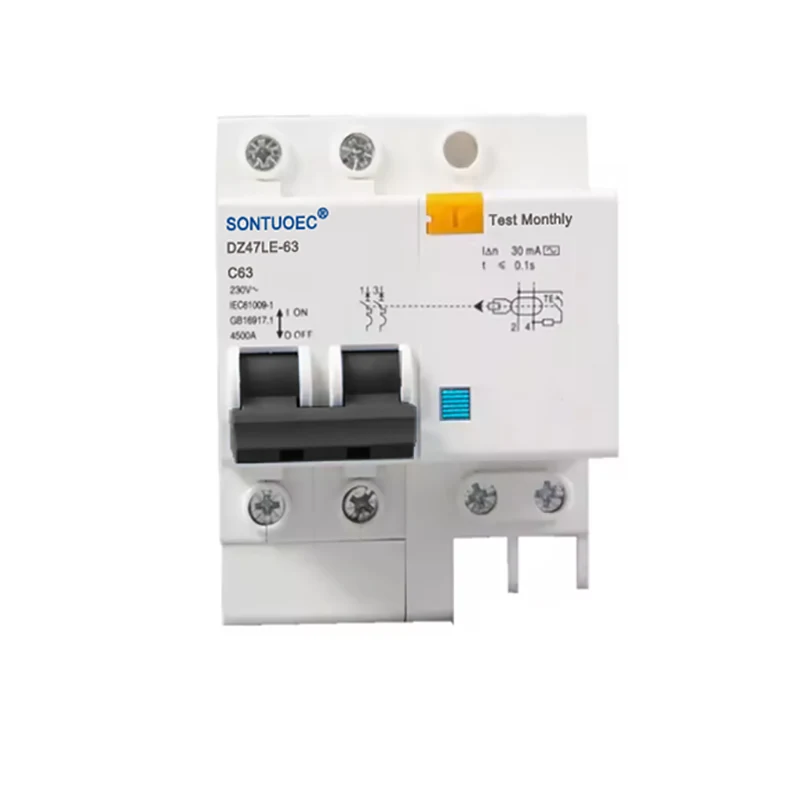

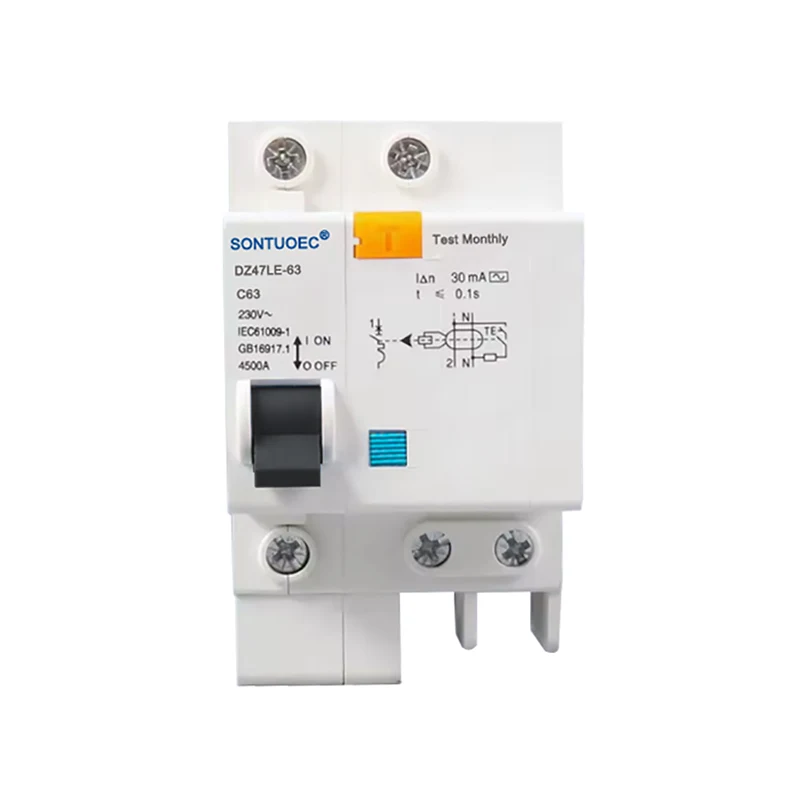

Dirək No	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Qırma qabiliyyəti	3kA, 4.5KA, 6KA
Qiymətləndirilmiş Cari(A)	6A,10A,16A,20A,25A,32A, 40A,63A
Nominal qalıq əməliyyat cərəyanı:	10mA,30mA,100mA,300mA,500mA
Nominal Gərginlik(V)	240/415v
quraşdırma	din rels növü
standart	IEC61009-1, GB16917-1
sertifikatlaşdırma	CE

Əməliyyat prinsipi

4P RCBO AC Tipinin iş prinsipi cərəyanların vektor cəminə və elektromaqnit prinsiplərinə əsaslanır. Yanğın (L) və sıfır (N) naqillərindəki dövrədəki cərəyanlar böyüklükdə bərabər olmadıqda, transformator dövrəsinin birinci tərəfindəki cərəyanların vektor cəmi sıfıra bərabər deyil, ikinci dərəcəli yan rulonda induksiya edilmiş bir gərginlik yaradır. Bu induksiya edilmiş gərginlik elektromaqnit relesinə əlavə edilir və əks maqnitsizləşdirmə qüvvəsi yaradan bir həyəcan cərəyanı yaradır. Arızalı cərəyan RCBO-nun iş cərəyanı dəyərinə çatdıqda, bu tərs demaqnitsizləşdirmə qüvvəsi elektromaqnit rölin daxilindəki armaturun boyunduruqdan ayrılmasına səbəb olacaq, işləmə mexanizmini hərəkətə keçirməyə və nasazlıq cərəyanı dövrəsini kəsməyə məcbur edəcəkdir.

DZ47LE-63 seriyalı elektron torpaq sızmasından qorunma açarı AC 50Hz/60Hz, nominal gərginlik 230V və nominal cərəyan 6A~63A olan bir fazalı yaşayış dövrəsi üçün uyğundur; AC 50Hz/60Hz üç fazalı dövrə üçün 400V. Bu, dövrə formasının həddindən artıq yüklənməsini və qısa qapanmanı qoruya bilər. Bu məhsulun üstünlükləri kiçik həcmli, yüksək kəsilmə qabiliyyəti, cərəyan edən naqil və sıfır xəttin eyni vaxtda kəsilməsi, həmçinin yanğın naqili və tərs xəttə qoşulması halında insanı elektrik sızması vurmasından qoruyur.

IEC61009-1,GB16917.1 standartına uyğundur.

Xüsusiyyət:

1).Elektrik cərəyanı, torpaq xətası, sızma cərəyanından qorunma təmin edir;

2).Həddindən artıq yüklənmə, qısaqapanma və həddindən artıq gərginliyə qarşı qorunma təmin edir;

3). Kiçik həcm, yüksək qırılma qabiliyyəti; canlı tel və sıfır xətt eyni vaxtda kəsilir;

4). Kiçik ölçü və çəki, asan quraşdırma və naqil, yüksək və davamlı performans

5). Ani gərginlik və ani cərəyanın səbəb olduğu səhv işləməyə qarşı təmin edin.

Xüsusiyyətlər və Faydalar

Çoxfunksiyalı qoruma: 4P RCBO AC Tipi sxemlər və avadanlıqlar üçün hərtərəfli qorunma təmin etmək üçün qalıq cərəyandan qorunma və həddindən artıq cərəyandan qorunmanı birləşdirir.

Yüksək həssaslıq: Qalıq sinusoidal AC cərəyanın qəfil tətbiqinə və ya yavaş yüksəlməsinə qarşı yüksək həssas qorunma ayrılmanı təmin edir.

Geniş tətbiq sahəsi: Məişət, sənaye və kommersiya enerji paylama sistemlərində AC dövrələri üçün uyğundur, xüsusilə bir-yanğın-bir-sıfır naqillər üçün.

Quraşdırılması və saxlanması asan: ağlabatan struktur dizaynı, quraşdırılması asan və eyni zamanda texniki və əsaslı təmirin aparılması asan.

Tətbiq Ssenariləri

4P RCBO AC Tipi evlərdə, ofislərdə, ticarət obyektlərində və sənaye obyektlərində AC dövrəsinin qorunması üçün geniş istifadə olunur. O, xüsusilə işıqlandırma dövrələri, rozetka dövrələri və mühərriklər kimi avadanlığın mühafizəsi kimi həm Yanğın, həm də Sıfır naqillərin qorunmasını tələb edən tətbiqlər üçün uyğundur.
