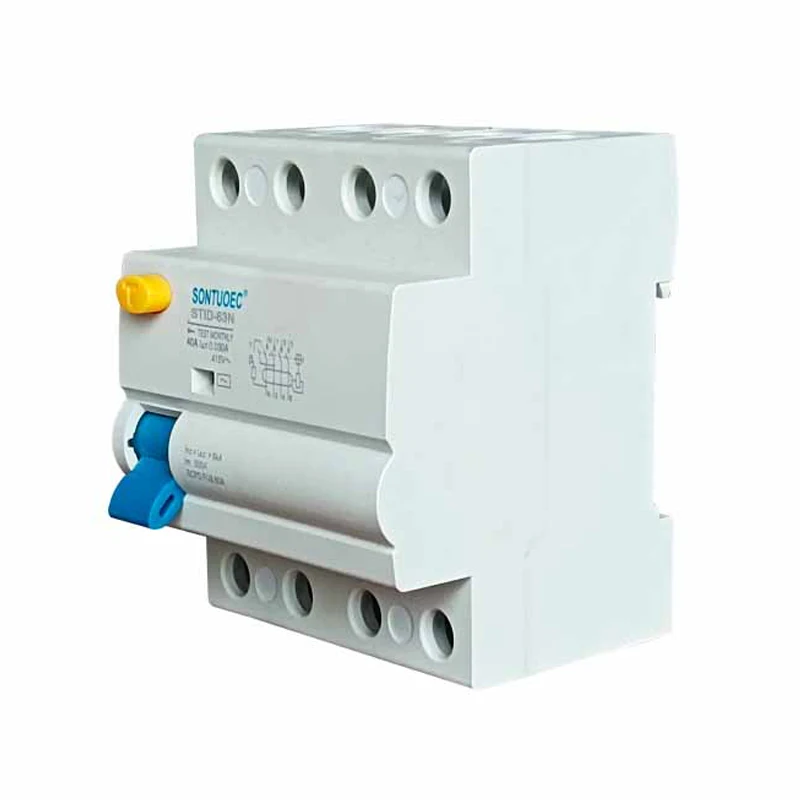

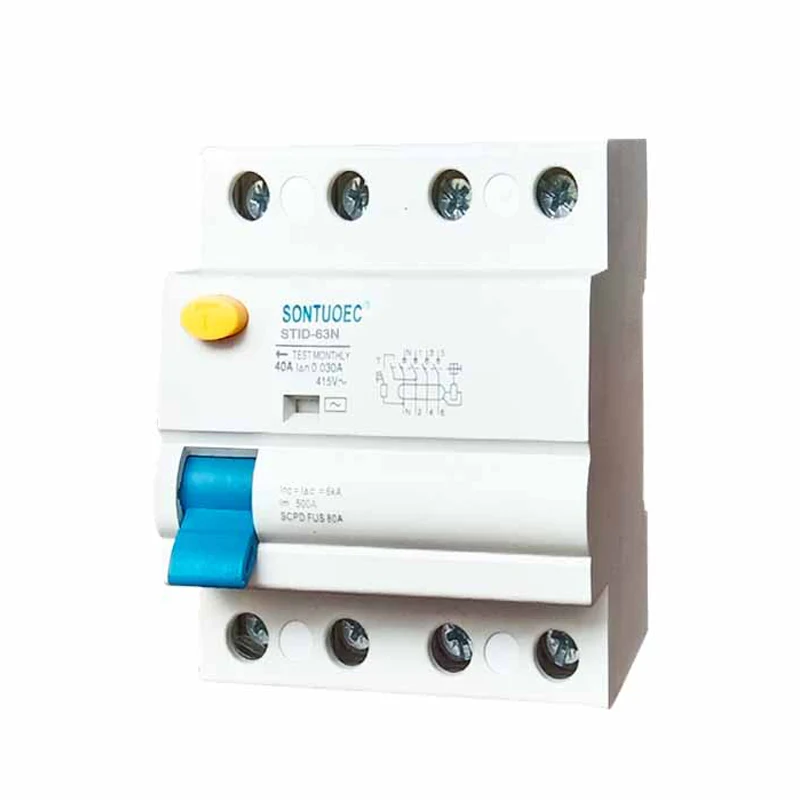

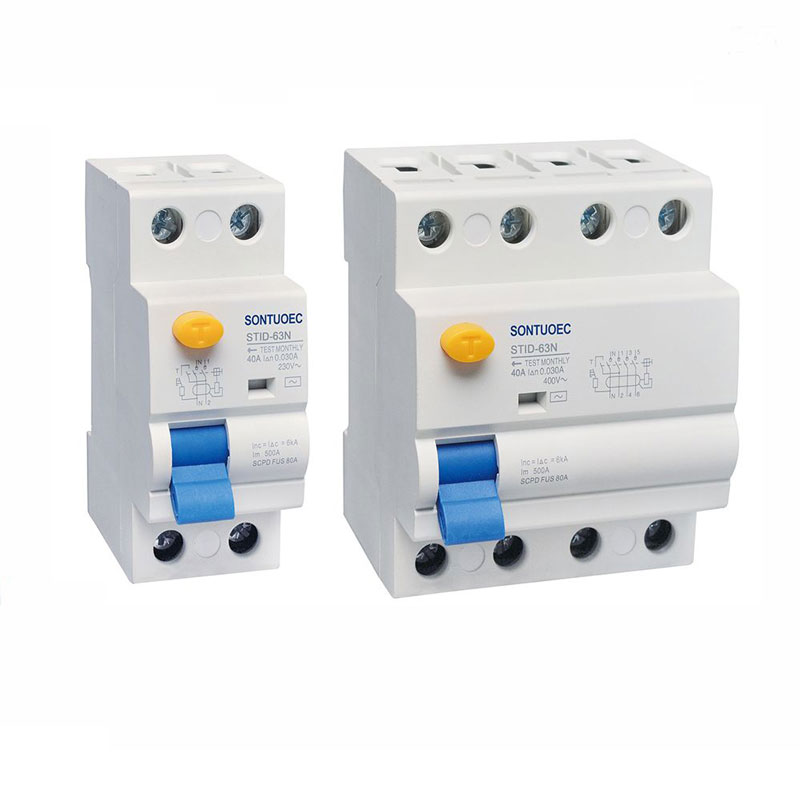

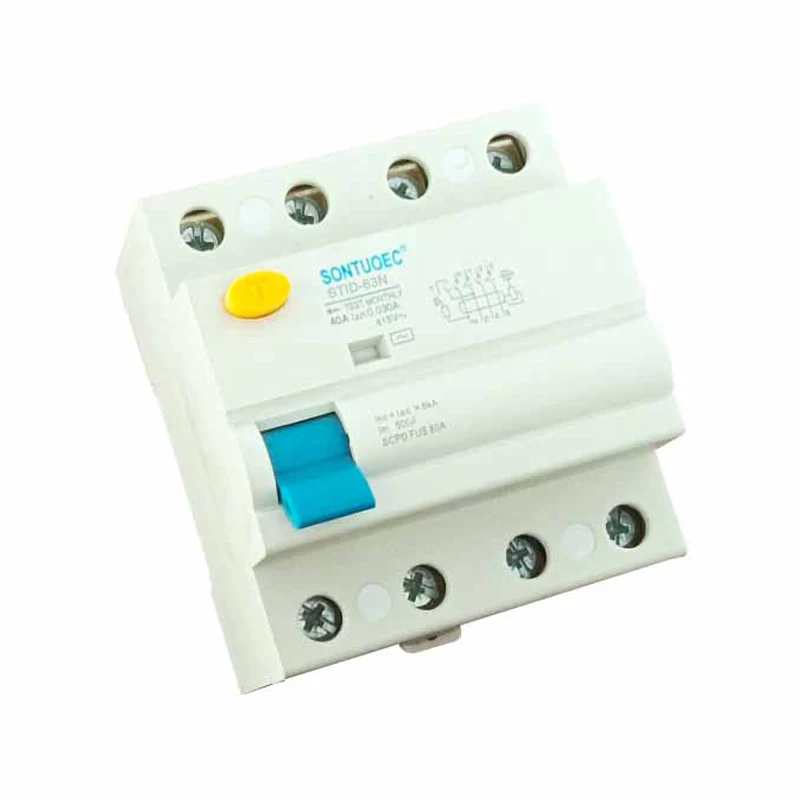

63a / 100ma qalıq cari dövrə açarı RCCB

63A / 100MA qalıq cari dövrə açarı RCCB, avadanlıq izolyasiya ziyanına, personal elektrik şoku və ya yer çatışmazlığı və ya yeraltı qüsurlar və ya əsas funksiyanı, bununla da elektrik şok qəzalarının və elektrik yanğınlarının qarşısını alarkən dövrə kəsilməkdir.

Model:STID-63N

Sorğu göndərin

Məhsul təsviri

Standart:	IEC 61008-1
Model:	Sign-63n
Qalıq cari xüsusiyyətlər:	Və və
Qütb Xeyr.:	2p, 4p
Rated Cari:	16a, 25a, 32a, 40a, 63a;
Qiymətləndirilmiş gərginlik:	230/400v AC
Qiymətləndirilən tezlik:	50 / 60hz
Qəbul edilmiş qalıq işləyən cərəyan:	10MA, 30MA, 100MA, 300MA, 500MAMMA
Qalıcı olmayan işləməyən cərəyan mən:	≤0.5iδn
Qiymətləndirilən Şərti Qısa Circuit Cari Inc:	6000a
Qiymətli qalıq qisa qapanma Cari Iδc:	6000a
TRAPPING müddəti:	Ani tripping≤0.1sec
Qalıq sürüşmə cari sıra:	0.5iδn ~ iδn
Elektro-mexaniki dözümlülük:	4000 dövr
Fövqəladə torku:	2.0nm

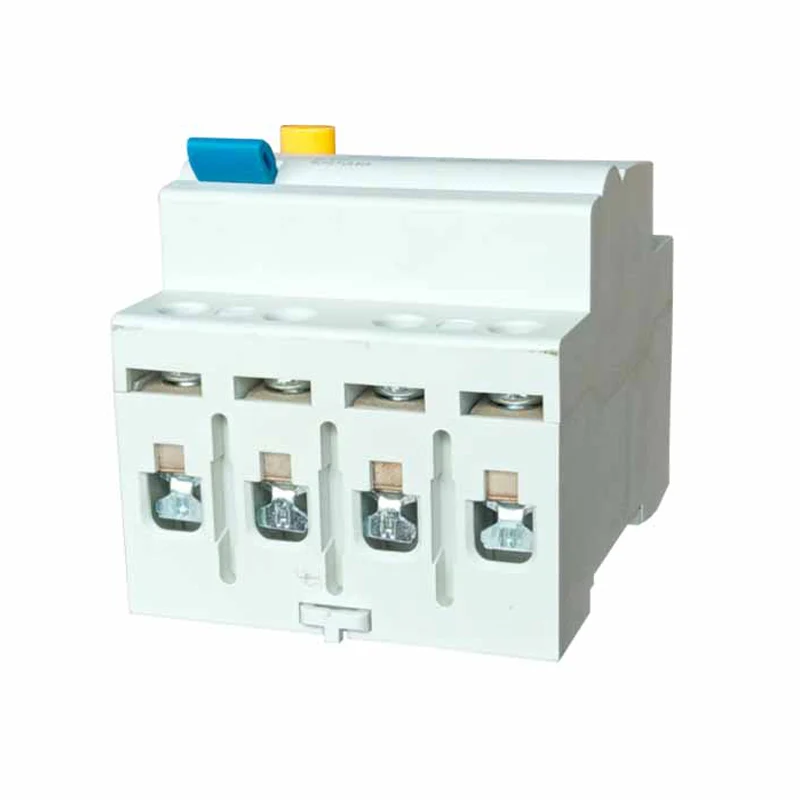

Bağlantı terminalı:	Zibil ilə vida terminalı sütun terminalı

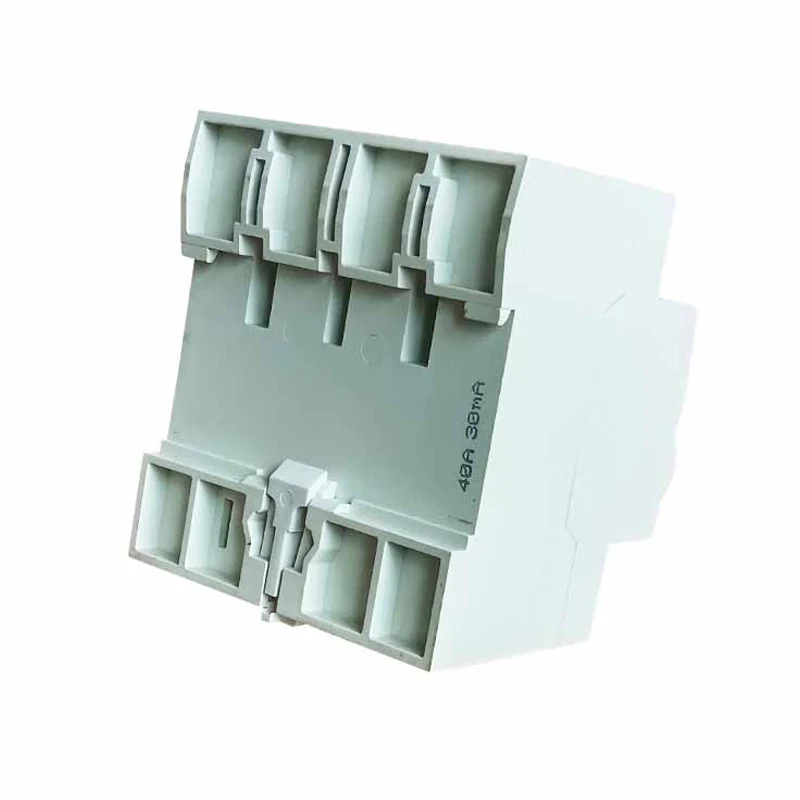

Quraşdırma:	35 mm din dəmir yolu

Əməliyyat prinsipi

RCCB-nin əməliyyat prinsipi elektromaqnit induksiya və cari balans prinsiplərinə əsaslanır. Dövrdə qalıq cərəyan transformatordan keçəndə transformator müvafiq maqnit axını yaradır. Bu maqnit axını elektrik siqnalına çevrilir və elektron dövrə ilə işlənir. İşlənmiş elektrik siqnalı əvvəlcədən qurulmuş bir eşikə çatdıqda, RCCB, dövrəni sürücünün tez bir zamanda kəsilməsinə səbəb olan hərəkət mexanizmini işə salır.

Əsas xüsusiyyətlər

Yüksək həssaslıq: RCCB, elektroyasiya qəzalarının baş verməzdən əvvəl dövriyyələrdən əvvəl sxemləri kəsməyə kömək edən kiçik qalıq cərəyanları aşkar etməyə qadirdir.

Sürətli cavab: RCCB, elektrik şok qəzalarının və elektrik yanğınlarının yayılmasının qarşısını alan qalıq cərəyanı aşkar etdikdən sonra bir neçə milisaniyəlik içərisində dövrə sürətlə söndürə bilər.

Təhlükəsiz və etibarlıdır: RCCB qabaqcıl elektron komponentləri və yüksək etibarlılıq və sabitlik olan mexanizmi qəbul edir. Eyni zamanda, həmçinin həddindən artıq yükləmə və sxem və avadanlıqların təhlükəsizliyini qoruya biləcək həddindən artıq yük və qısa dövrə qoruyucu funksiyaları var.

Quraşdırmaq və saxlamaq asandır: RCCB adətən modul dizayn, yığcam quruluşu və quraşdırmaq asandır. Həm də adi təmir və yoxlama üçün əlaqələri asanlıqla yoxlamaq və əvəz etməkdir.

Tətbiq ssenariləri

63A / 100MA qalıq cari dövrə açarı RCCB, elektrik mühafizəsi tələb olunduğu müxtəlif vəziyyətlərdə geniş istifadə olunur, lakin bunlarla məhdudlaşmır:

Yaşayış və ticarət binaları: elektrik avadanlıqlarının və elektrik şok qəzalarına və elektrik yanğınlarına qarşı fərdi təhlükəsizliyin qorunması üçün. Evlərdə, rccbs ümumiyyətlə ev sxemləri üçün əsas və ya filial qorunması kimi paylama qutularında quraşdırılır.

Sənaye istehsalı xətti: Motors, transformatorlar və s. Kimi elektrik avadanlıqlarının normal işini qorumaq üçün istifadə olunur və sızma və həddindən artıq yükləmə nəticəsində avadanlıq zədələnməsinin və bağlanmasının qarşısını almaq üçün istifadə olunur. Sənaye sahəsində, RCCBS, avadanlıqların qorunması cihazı kimi elektrik avadanlıqlarının elektrik enerjisinin ucunda quraşdırılır.

İctimai imkanlar: məsələn, xəstəxanalar, məktəblər, kitabxanalar və digər yerlər, RCCBS elektrik avadanlıqlarının təhlükəsiz işləməsini və personal tərəfindən elektrik enerjisinin təhlükəsiz istifadəsini təmin etmək üçün istifadə olunur. Bu yerlərdə ümumiyyətlə elektrik təhlükəsizliyi üçün daha yüksək tələblərə malikdir, buna görə RCCBS daha geniş istifadə olunur.
