AC Maqnetik əlaqəçi

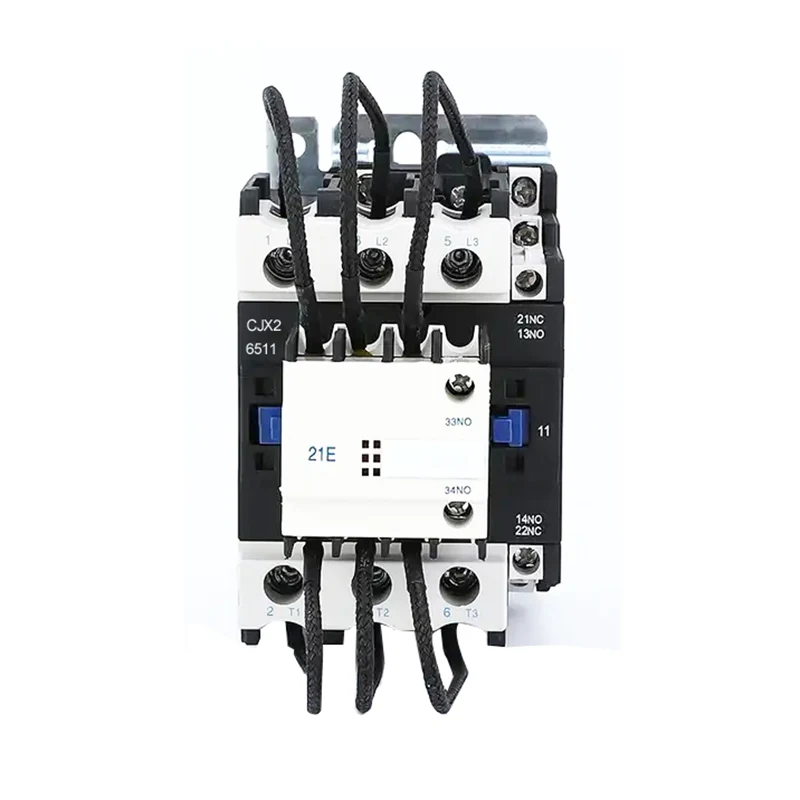

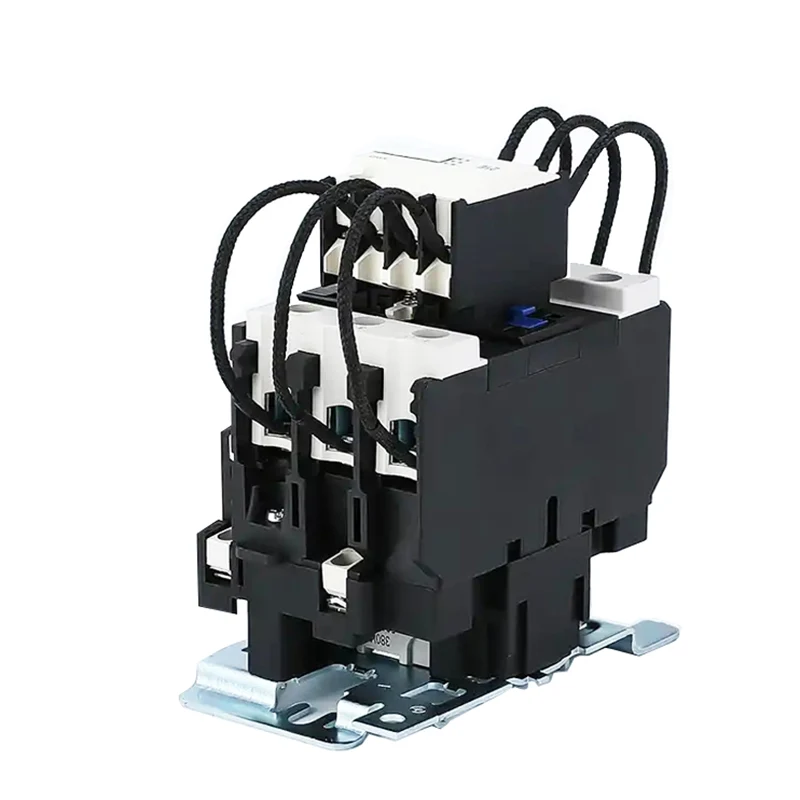

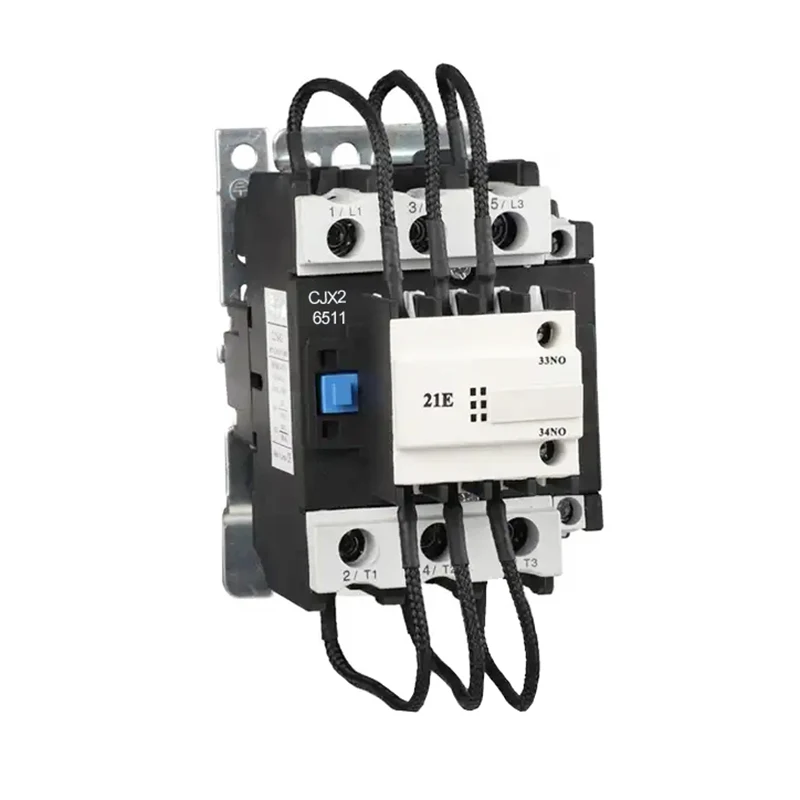

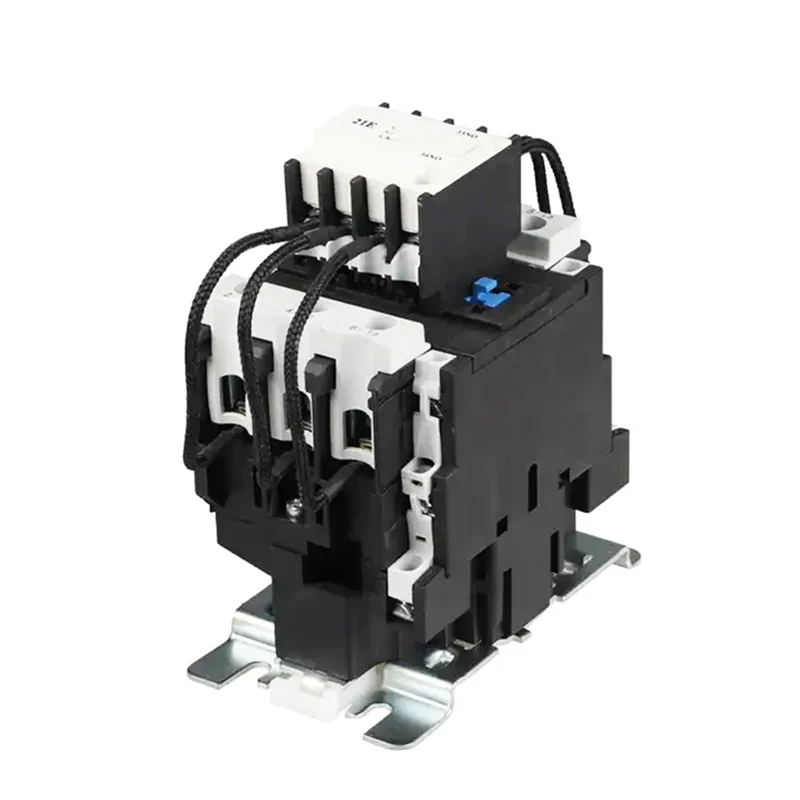

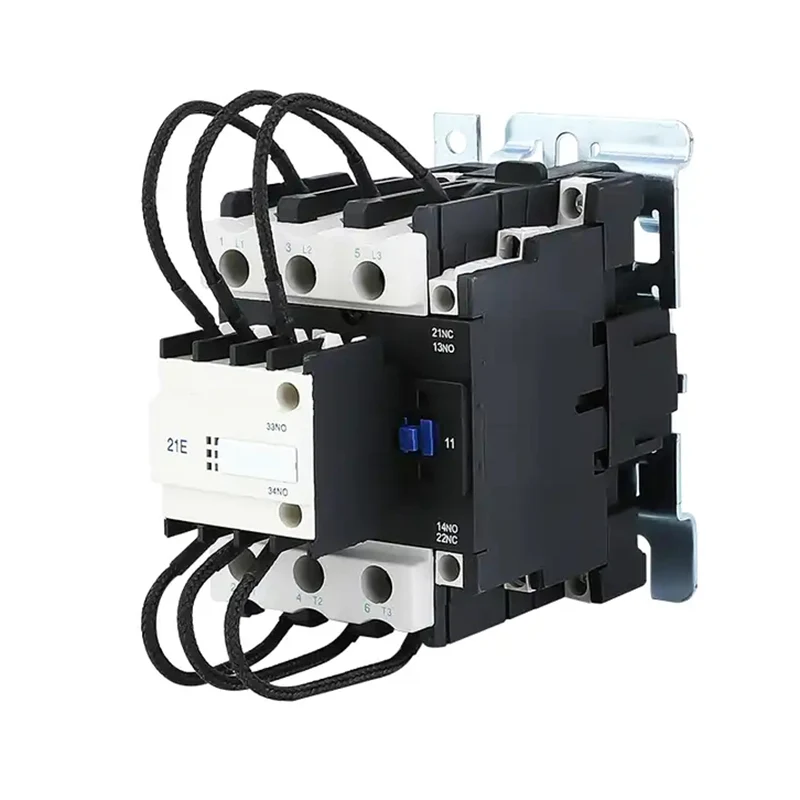

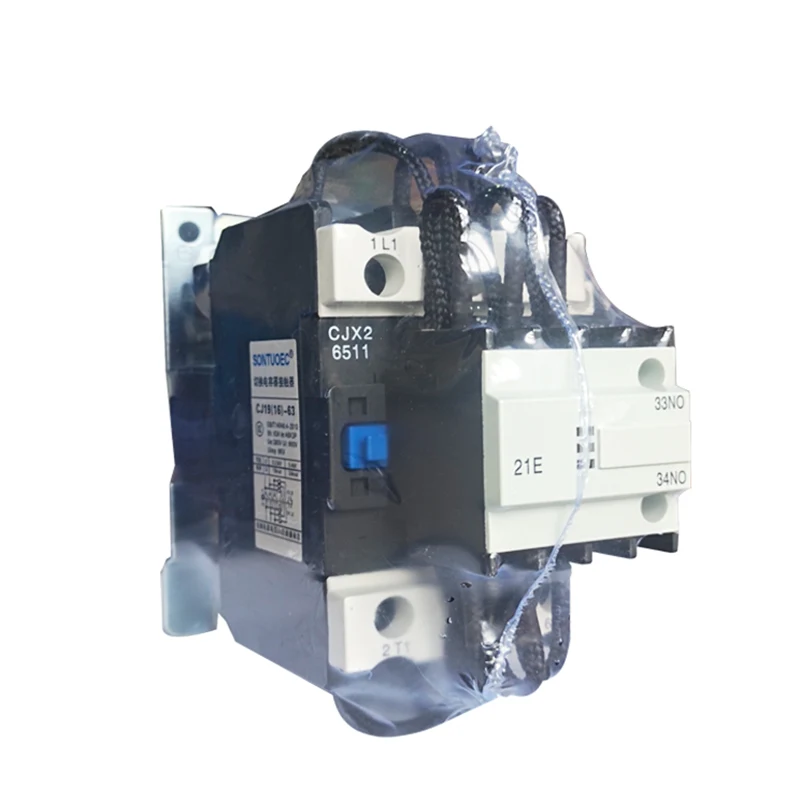

SCJ19 Kommutasiya Tipi Kontaktyoru, LV reaktiv güc dövründə LV kondensatoru idarəetmə cihazını işlətmək və ya keçmək üçün 380V-ə qədər olan AC 50hz və ya 60Hz-ə qədər olan 60Hz-in güc şəbəkəsində istifadə olunur. Antisurge cihazı ilə, bağlanış artımının təsirini azalda bilər və həddindən artıq yüklənmənin qarşısını ala bilər.

Əməliyyat prinsipi

AC maqnit kontaktorunun əməliyyat prinsipi elektromaqnit induksiya və maqnit qüvvəsinə əsaslanır. Bobin enerjili olduqda, maqnit sahəsi istehsal edən maqnit sahəsi dəmir nüvəsini cəlb edir və əlaqələri bağlayır, beləliklə dairə açılır. Boilin enerjili olduqda, maqnit sahəsi yox olur, dəm dəmir nüvənin yazının hərəkətində sıfırlanır, əlaqə pozulur və dövrə kəsilir. Bu şəkildə AC maqnit kontaktı AC dövrəsinin nəzarəti başa düşür.

Quruluş və tərkibi

AC maqnit kontaktı əsasən aşağıdakı hissələrdən ibarətdir:

Elektromaqnit sistemi: maqnit sahəsi və maqnit hərəkəti yaratmaq üçün əsas hissələr olan rulon, əsas və armatur kimi komponentlər daxildir.

Əlaqə sistemi: Dövrü açmaq və söndürmək üçün istifadə olunan əsas əlaqə və köməkçi əlaqə daxildir. Əsas kontaktlar ümumiyyətlə daha böyük cərəyanlar aparmaq üçün istifadə olunur, köməkçi əlaqə müxtəlif nəzarət funksiyalarını həyata keçirmək üçün istifadə olunur.

ARC söndürmə cihazı: Kontakt bağlanarkən qövsü söndürmək, qövsün təmasda zərər verməsinin qarşısını almaq üçün istifadə olunur.

Digər komponentlər: Springs, mötərizədə, boşluqlar və s. Kimi, kontaktivin normal işləməsini təmin etmək üçün komponentləri düzəltmək və dəstəkləmək üçün istifadə olunur.

Quruluş xüsusiyyətləri

1. Kontaktyor cari məhdud bir müqavimət ilə toplanmışdır, icazəli dəyəri ərzində keçid dalğası məhdudlaşdıra bilər.

2. Kontaktyor birbaşa ikili fasilə quruluşu, aktyorluq mexanizmi çevikdir, əl ilə, kompakt struktur quruluşu ilə əlaqə yaratmaq asandır, kontaktları əvəz etmək üçün asandır.

3. Qapaq, təhlükəsiz və etibarlı tərəfindən qorunan terminal bloku.

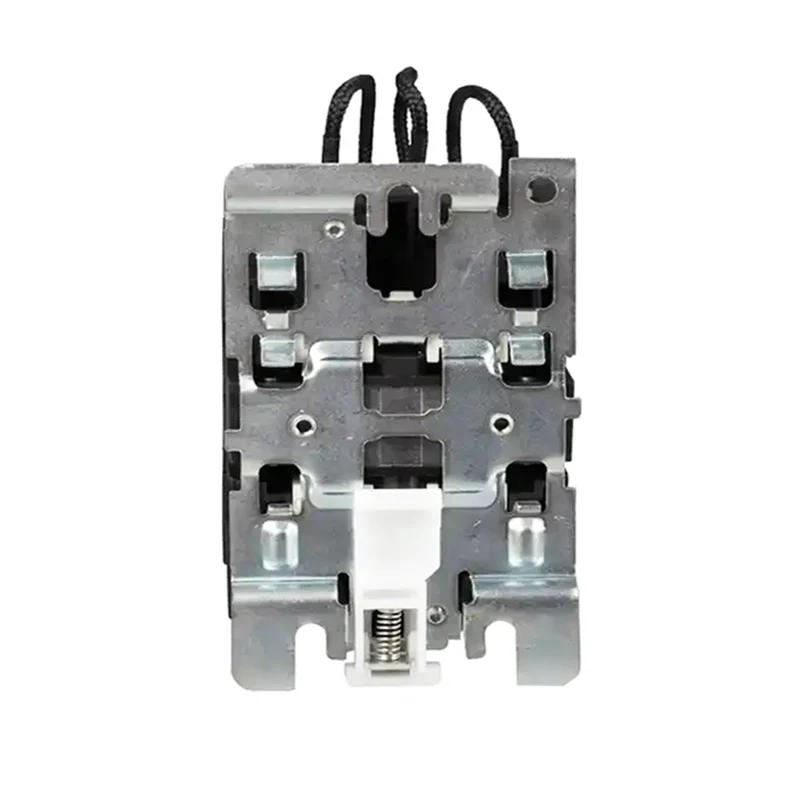

4.Bu vintlər və ya 35 / 75mm standart dəmir yolu ilə quraşdırıla bilər.

İş və quraşdırma şərtləri

(1) Ətraf mühitin temperaturu: -5 ℃ - + 40 ℃, orta temperatur 24 saat ərzində orta temperatur + 35 ℃ + -dən yuxarı olmamalıdır.

(2) atmosfer şəraiti: atmosfer mühit rütubəti + 40 ℃ olduqda 50% -dən aşağı. Ən isti ayda orta ən aşağı temperatur + 25 ℃ orta nisbi rütubət ilə orta hesabla 90%, temperatur dəyişikliyini nəzərə alaraq, gelin səthindəki məhsul olduğu üçün baş verir.

(3) Quraşdırma zamanı 2000 m-dən yüksək deyil.

(4) Çirklənmə sinfi: 3 sinif

(5) Quraşdırma sinfi: III

(6) Quraşdırma vəziyyəti: Quraşdırma səthi və şaquli təyyarənin yamacı ± 5 ° -dən çox deyil və yerini sarsıdan heç bir təsir və titrəmə yoxdur.

Əsas xüsusiyyətlər

Etibarlı işləmə: AC Maqnetik əlaqə qurğusu yüksək keyfiyyətli materiallardan və inkişaf etmiş istehsal prosesindən hazırlanmışdır, bu da yüksək etibarlılıq və sabitliyə malikdir.

Uzun xidmət müddəti: Kontakt sistemi, xidmət həyatını uzatmaq, böyük cərəyan və gərginlikli zərbələrə tab gətirə bilən aşınmaya davamlı materiallardan hazırlanmışdır.

Qorumaq asandır: quruluş, təmir xərclərini azaltmaq, sökmək və təmir etmək asandır, asandır.

Müxtəlif spesifikasiyalar: Fərqli istifadəçilərin ehtiyaclarını ödəmək üçün AC Maqnetik əlaqə qurğusu müxtəlif cərəyan səviyyələri, gərginlik səviyyəsi və köməkçi əlaqə konfiqurasiyaları daxil olmaqla seçmək üçün müxtəlif spesifikasiyalar və modellərə malikdir.
