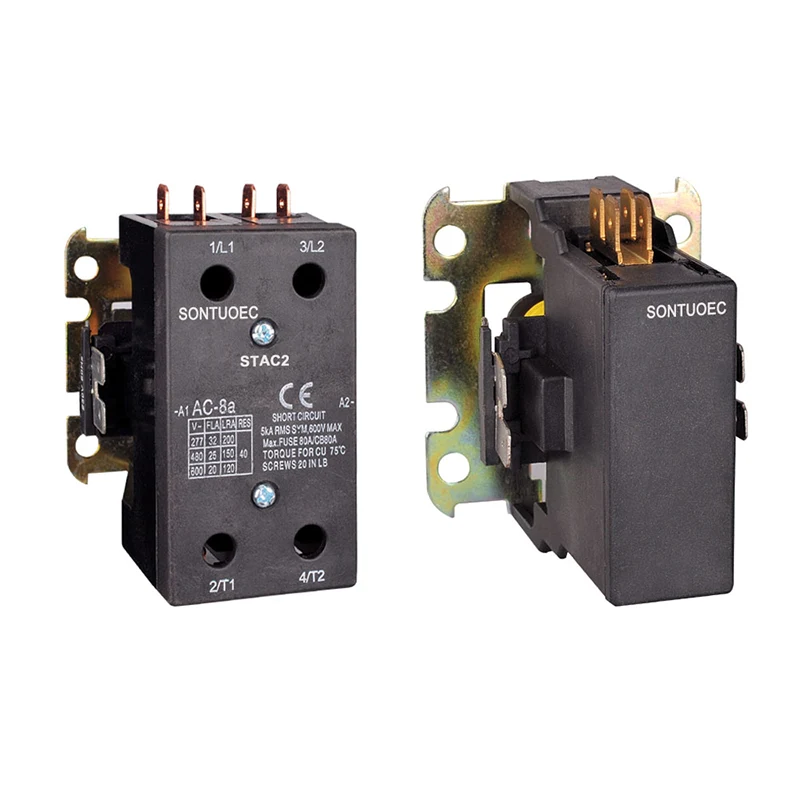

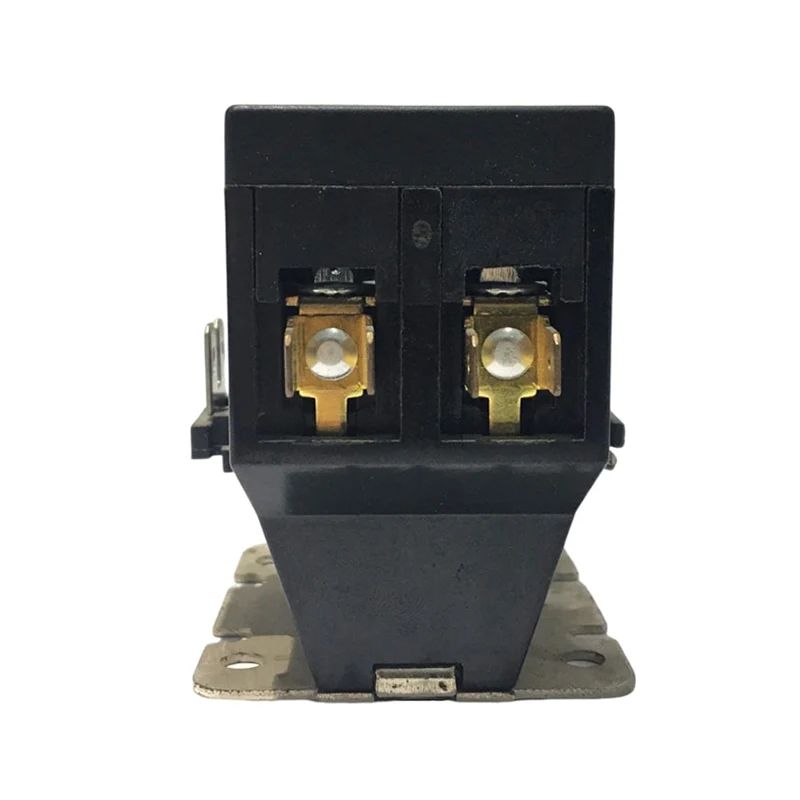

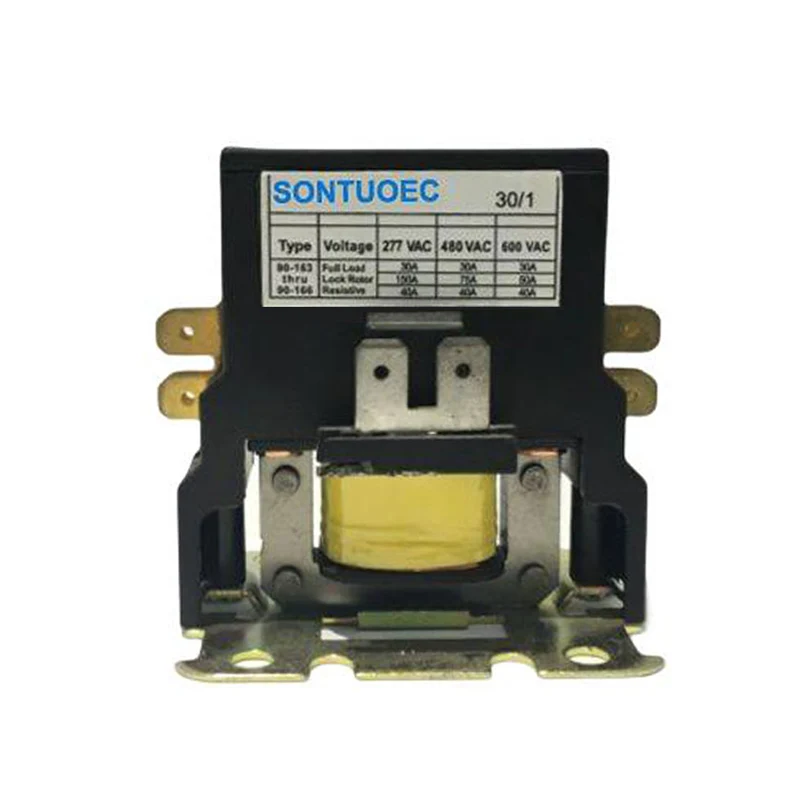

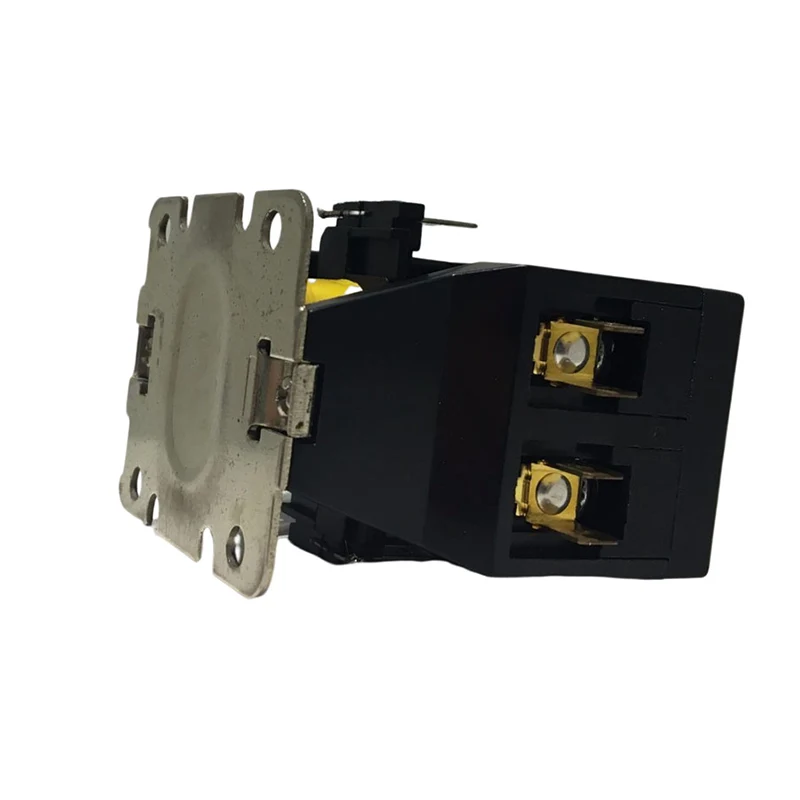

Kondisioner AC əlaqə

Kondisioner ACIFTORLARIN QİYMƏTLİ Məqsədli AC əlaqə qurğusu, kondisioner, kondisioner və elektrikli istilik sistemlərində istifadə üçün nəzərdə tutulmuşdur. Güc bağlantıları Tez birləşdirən Tez bağlantıları və ya sürüşən terminalları olan vida terminalları ilə edilə bilər

Sorğu göndərin

Məhsul təsviri

Model yox	Tam yük	Müqavimət amperləri (a)	Qütb nömrəsi	Bobin gərginliyi ( V)	Xətt gərginliyi (v)	Max hp		-
Model yox	Amper (a)	Müqavimət amperləri (a)	Qütb nömrəsi	50 / 60hz	Xətt gərginliyi (v)	Gərginlik (V)	Subay Faza	Üçqat Faza
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

İztirablı material	Əlaqə bloku və daşıyıcısı yüksək keyfiyyətlidir Elektrik-dərəcəli termosetting qatranı
Temperatur aralığı	-40 ° F-dən 150 ° F-ə qədər; -5- + 40
Mexanik həyat (yük yoxdur)	UL və Ari Xüsusiyyətlər Standartına uyğundur
Elektrik həyatı	UL və Ari xüsusiyyətlərinə uyğundur Standart
Çəki (təxmini)	9.25 oz
Rulonların tezliyi	50 / 60hz
Kotlet izolyasiyası	Sinif b (130ºc)
Xitam	Təzyiq bağlayıcısı və ikiqat 1/4 q.c
İşlətmək	Nominal roil koltajının 85%; 110% maksimum təhlükəsizdir işlətmək
Vəzifə dövrü	Davamlı

Quruluş və xüsusiyyətlər

Quruluş:

Elektromaqnit sistemi: Kontakt sisteminin açılışını və bağlanmasını sürmək üçün maqnit axını yaratmaq üçün istifadə olunan coils, nores və s. Kimi komponentləri ehtiva edir.

Əlaqə sistemi: Əsas əlaqə və köməkçi əlaqə daxildir. Əsas əlaqə kondisioner sisteminin qiymətləndirilmiş cərəyanını aparmaq üçün istifadə olunur, köməkçi əlaqə, nəzarət siqnalının ötürülməsini və rəylərini reallaşdırmaq üçün istifadə olunur.

ARC söndürmə cihazı: Kontaktı zərərdən qorumaq üçün əlaqə bağlandığı zaman yarını söndürmək üçün istifadə olunur.

Shell və istilik dağılması cihazı: daxili tərkib hissələrini xarici mühitdən qorumaq və lazımi istilik yayma funksiyasını təmin etmək üçün istifadə olunur.

Xüsusiyyətlər:

İxtisası: Kondisioner sistemləri üçün elektrik nəzarət üçün kondisioner sistemlərinin ehtiyaclarını ödəmək üçün hazırlanmışdır.

Etibarlılıq: Əlaqə sistemi uzunmüddətli sabit əməliyyatı təmin etmək üçün yaxşı elektrik keçiriciliyi və aşınma müqaviməti olan yüksək keyfiyyətli materiallardan hazırlanmışdır.

Təhlükəsizlik: Mükəmməl qövs söndürmə cihazı ilə təchiz olunmuşdur, təmaslara və ətraf mühitə qövs zərərinin təsirli şəkildə qarşısını alır.

Uyğunluq: Quraşdırma və istismara vermək üçün rahat bir kondisioner sistemləri və elektrik nəzarət sistemləri ilə uyğun gəlir.

İş prinsipi

2P kondisionerinin bobini ACIFTOR enerjili olduqda, dəmir nüvəsi maqnit olur və kondisioner sistemini bağlamaq üçün kondisioner sistemini bağlamaq üçün əlaqə saxlayır. Boilin enerjili olduqda, dəmir nüvəsi maqnitizmini itirir və əlaqə sistemi baharın hərəkəti ilə ayrılacaq, beləliklə kondisioner sistemini güc mənbəyindən ayırır. Bu şəkildə, kontaktator kondisioner sisteminin uzaqdan idarə oluna bilər.
