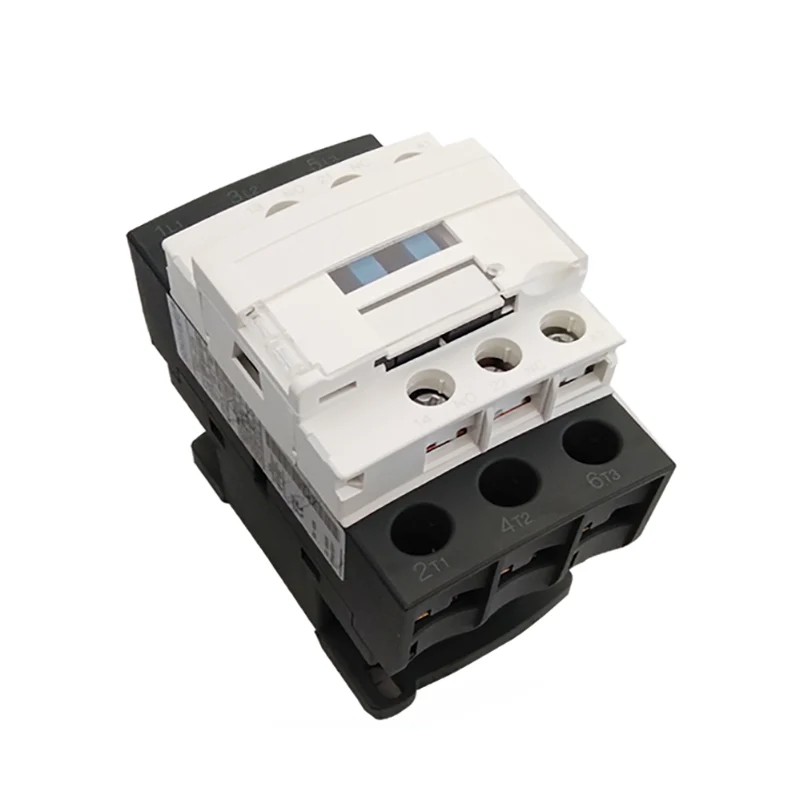

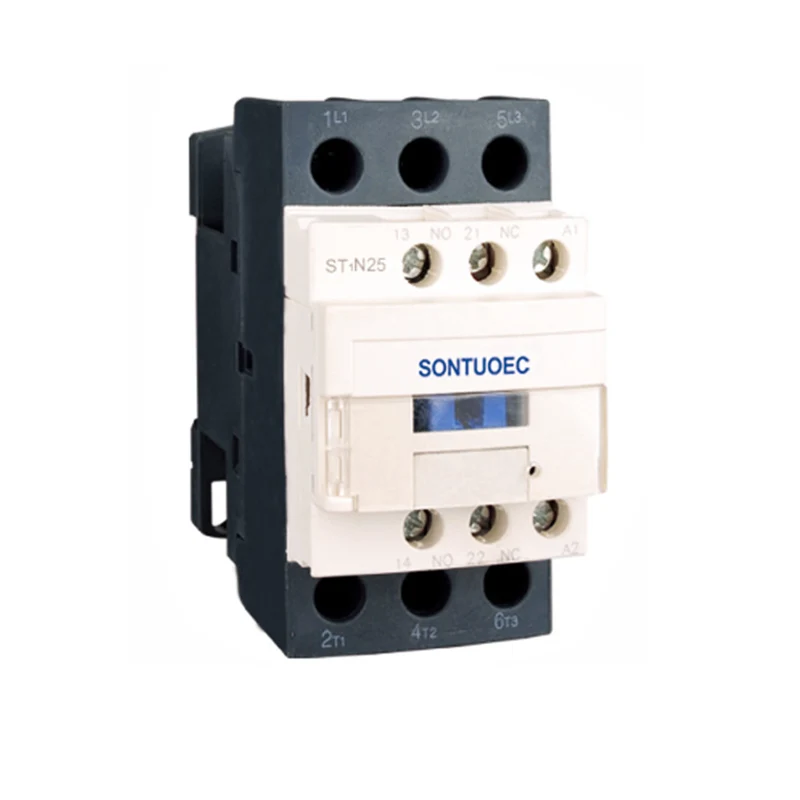

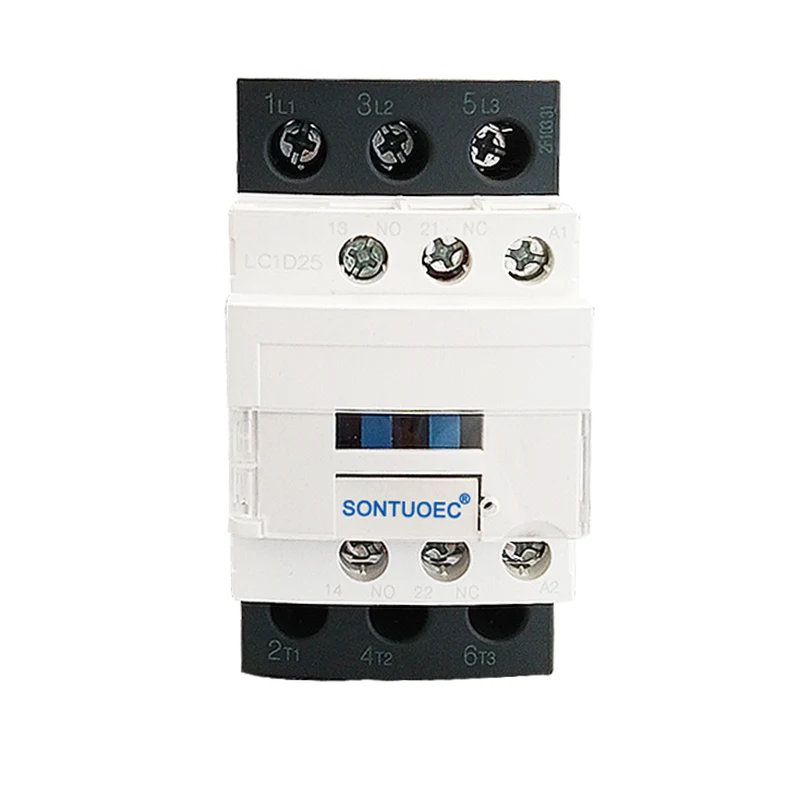

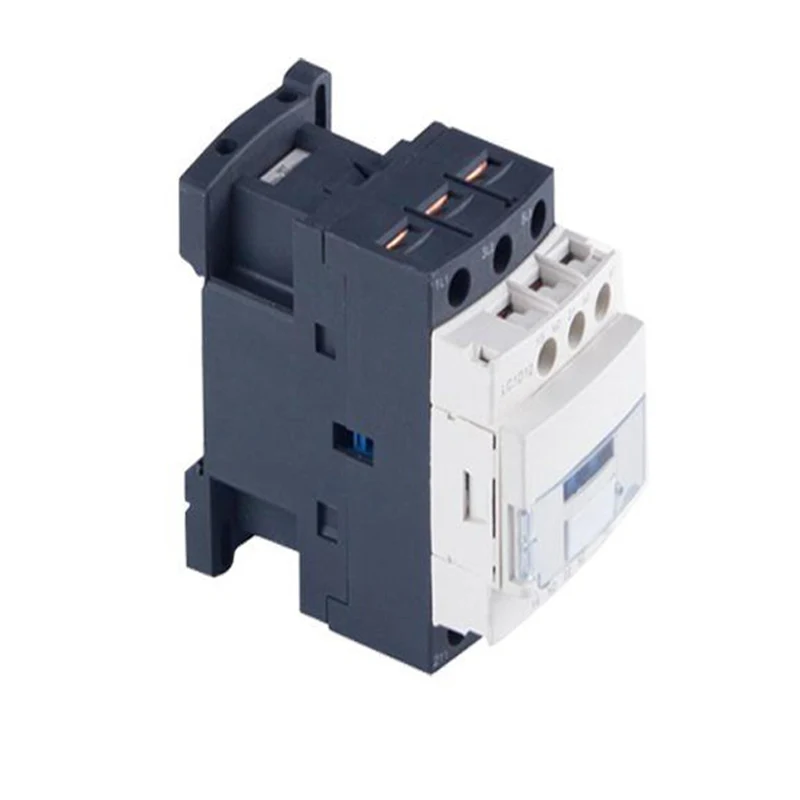

CJX2 3P 25A AC əlaqə

CJX2 3P 25A AC Contactor, həm də uzun məsafələrdə, həm də AC mühərriklərinin tez-tez başlanğıc və nəzarəti üçün birləşdirici və qırılması üçün uyğundur. Bundan əlavə, əməliyyat həddindən artıq yüklənmələrin baş verə biləcəyi dövrləri qorumaq üçün elektromaqnit başlanğıcları yaratmaq üçün müvafiq istilik rölesi ilə istifadə edilə bilər.

Model:ST1N

Sorğu göndərin

Məhsul təsviri

Tip		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Reytinqli cərəyan (a)	AC3	9	12	18	25	32	40	50	65	80	95
Reytinqli cərəyan (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 fazanın standart reytinqi Motors 50 / 60Hz InclateGory AC-3	220/230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Qiymətləndirilmiş İstilik Cari (A)		20	20	32	40	50	60	80	80	125	125
Elektrik həyatı	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Elektrik həyatı	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Mexanik həyat (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktların sayı	3p + yox					3P + NC + YOX
Kontaktların sayı	3P + NC					3P + NC + YOX

Struktur xüsusiyyətləri

Qoruyucu dizayn: CJX2 3P 25A AC Contactor, kiçik həcm, yüngül, aşağı enerji istehlakı və uzun ömür sürməklə xarakterizə olunan qoruyucu quruluşu qəbul edir.

Birbaşa fəaliyyət göstərən hərəkət quruluşu: Onun hərəkət quruluşu birbaşa fəaliyyət göstərir və kontaktların etibarlılığını və təhlükəsizliyini yaxşılaşdıran kontaktlar ikiqat nöqtədir.

Block tipli köməkçi əlaqə qrupu: Köməkçi əlaqə qrupu, Hava gecikdirmə qrupu, mexaniki bir interlocking mexanizmi və digər komponentlər istifadəçinin vaxt gecikmə kontaktı, star-delta başlanğıc və digər alınan seriyalı məhsullar yaratmaq üçün istifadəçinin ehtiyaclarına uyğun olaraq əlavə edilə bilər.

Texniki parametrlər

CJX2 (ST1N) Series AC-nin əsas texniki parametrləri aşağıdakılar daxildir:

Qiymətləndirilmiş gərginlik: müxtəlif güc sistemlərinin ehtiyaclarını ödəmək üçün 36V, 110v, 127V, 220V, 380V və digər səviyyələr daxil olmaqla.

Rated Cari: Fərqli modellərə görə, 9A-dan 95a qədər qiymətləndirilən cərəyanlar.

Coil Gərginliyi: AC COIL voltajı 24V, 36V, 48V, 110V, 220V, 380V və s. DC COIL voltajı daxildir 12V, 24v, 48V, 110v, 220V, 220V və s.

Mexanika və elektrik həyatı: mexaniki həyat milyonlarla vaxta qədər ola bilər və elektrik həyatı da nisbətən yüksəkdir, bu da kontaktivin uzunmüddətli sabit işini təmin edir.

Quraşdırma və texniki xidmət

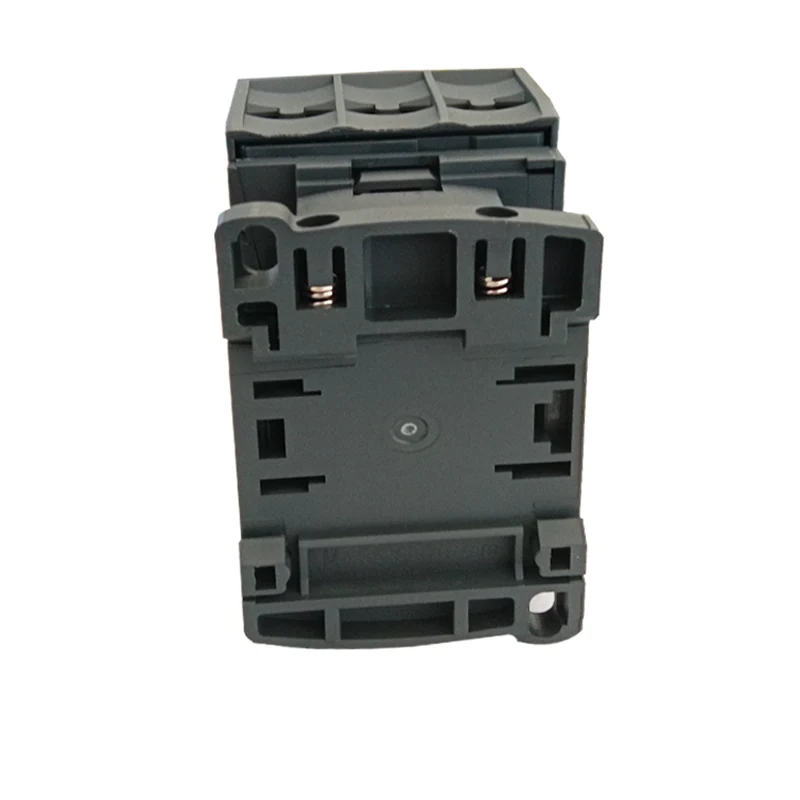

Quraşdırma: CJX2 tipli ACIFTORS iki vida və ya 35 mm (və ya 75 mm) bələdçi dəmir yolu ilə quraşdırıla bilər. Quraşdırma şərtlərinə uyğunluğu təmin etmək üçün müvafiq texniki məlumatlar yoxlanılmalıdır.

Baxım: Məhsulun bütün hissələri istifadə zamanı mütəmadi olaraq yoxlanılmalıdır, bu daşınan hissələrin yapışdırılmaması və bərkidicilərin boş olmaması. Hər hansı bir ziyan varsa, əlaqə quruculuğunun normal işləməsini təmin etmək üçün vaxtında dəyişdirilməlidir.
