Əyri c mcb miniatür dövrə qırıcısı

Curve C MCB miniatür dövrə açarı, miniatür dövrə qırıcısı, iqamətgahlar, ticarət binaları və sənaye obyektləri, xüsusən də elektrik avadanlıqlarını və şəxsi təhlükəsizliyini qorumaq üçün Curve C-nin sərbəst buraxılması xüsusiyyətləri kimi yerlərdə geniş istifadə olunur.

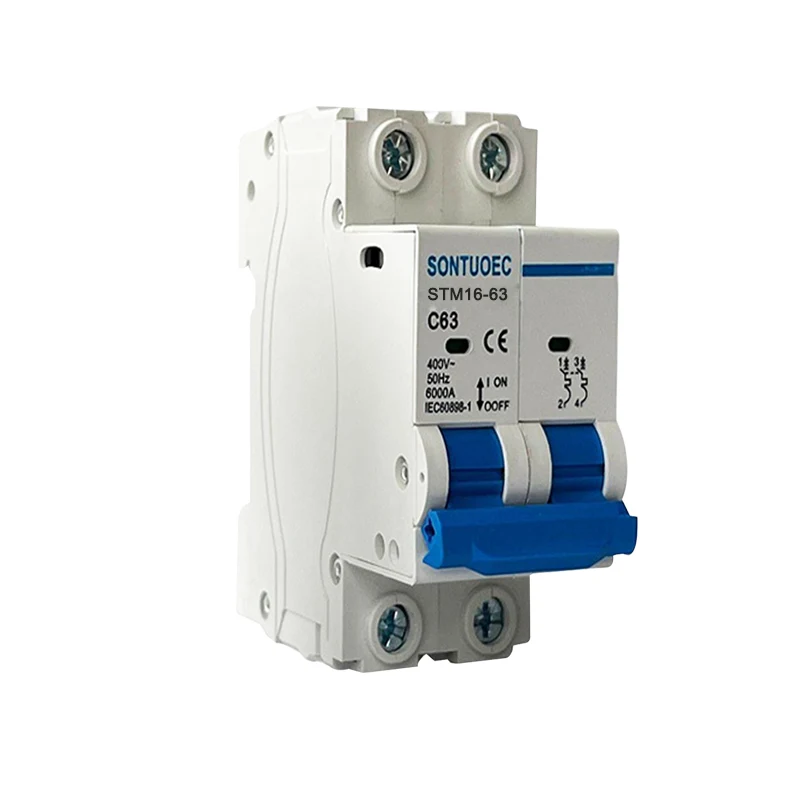

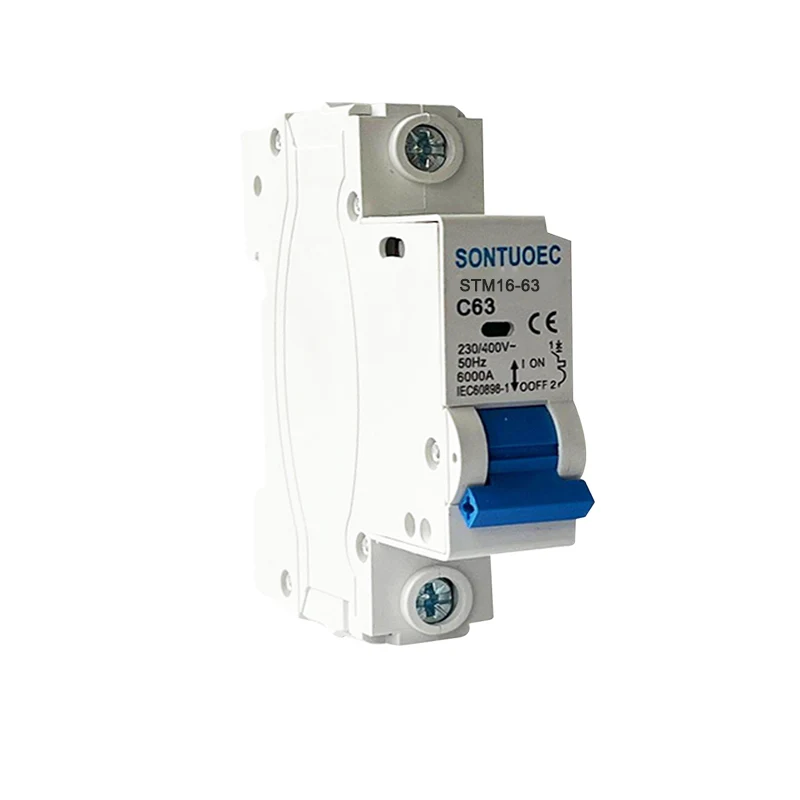

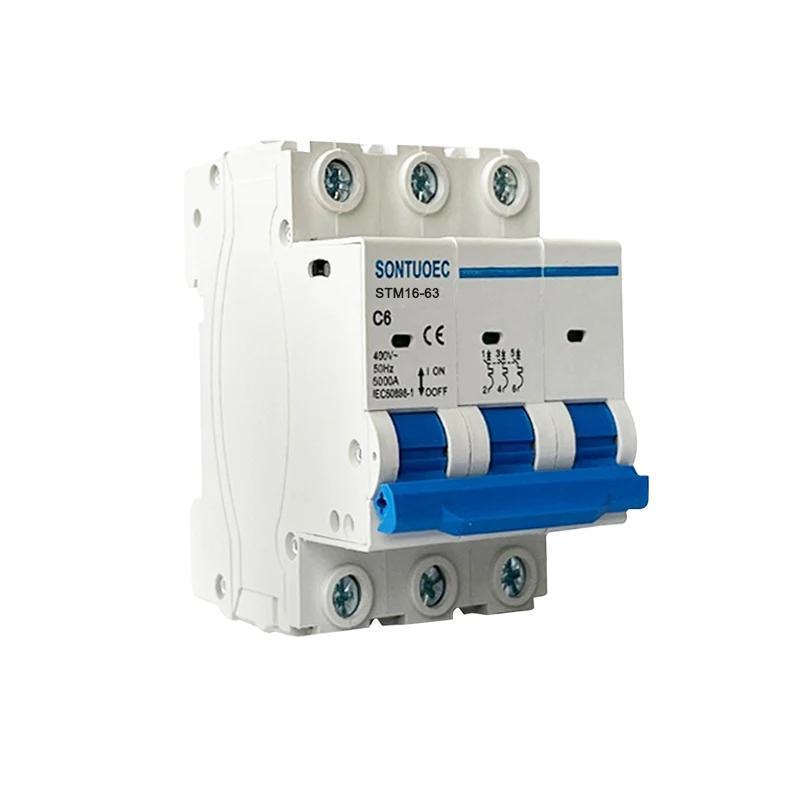

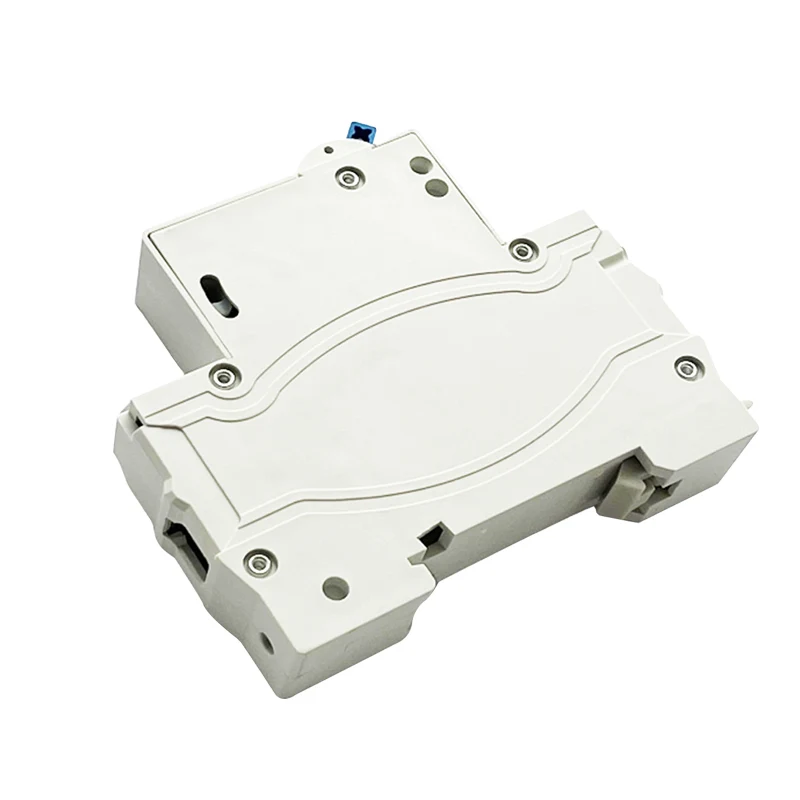

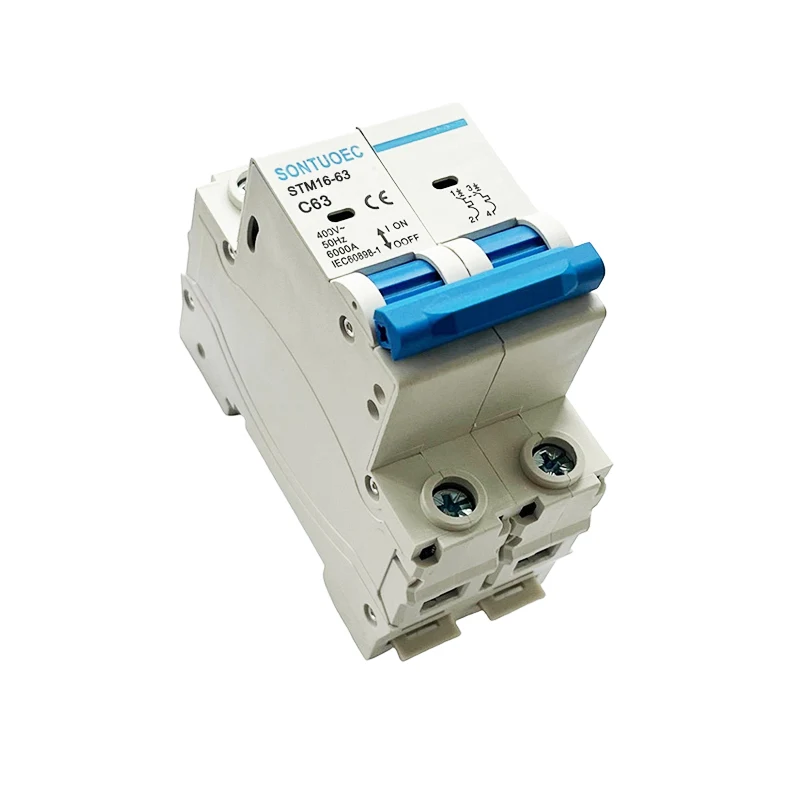

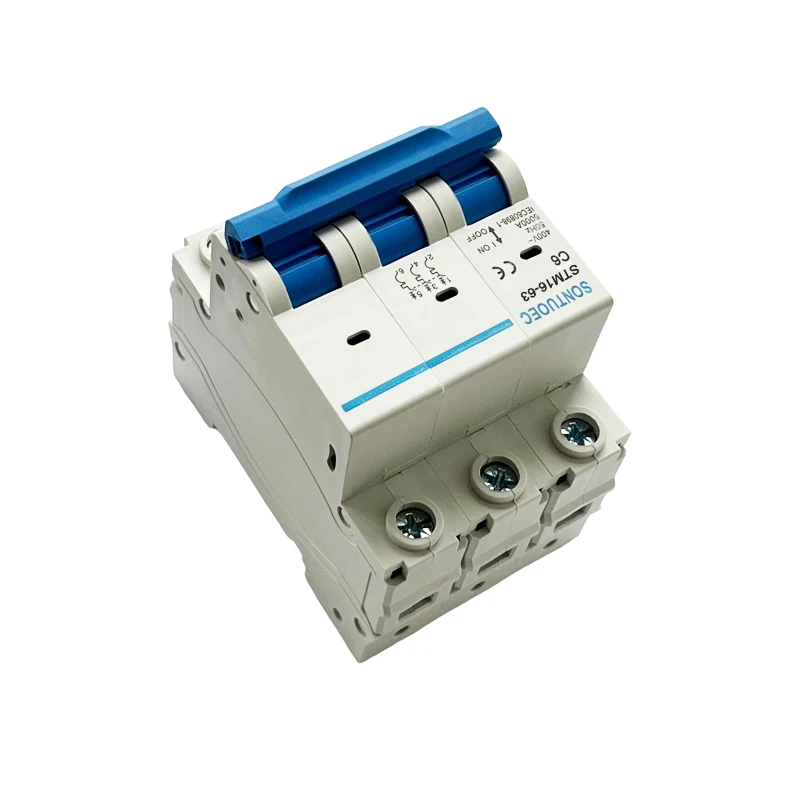

Model:STM16-63

Sorğu göndərin

Məhsul təsviri

Model	STM16-63
Standart	IEC60898-1
Qütb	1p, 2p, 3p, 4p
Qısa dövrə qırılma qabiliyyəti	3KA, 4.5ka, 6KA
Qiymətli Cari (in)	1,2,4,610,16,25,25,32,40,65,63A
Qiymətli Gərginlik (un)	AC230 (240) / 400 (415) v
Qiymətli Tezlik	50 / 60hz
Tripi əyrisi	B, c, d
Maqnit buraxılış	B Əyri: 3in və 5 arasında
	C əyri: 5ina və 10in arasında
	D əyri: 10ina və 14 arasında arasında
Elektrofer dözümlülük	artıq 6000 dövr

Xüsusiyyətlər və faydaları

 Kiçik ölçülü və yüngül çəki: əyri c mcb miniatür dövrə sındırıcısı asan quraşdırma və boşluq qənaət üçün kompakt dizaynı var.

 Etibarlı bir əməliyyat: Dəqiq buraxma əyri və etibarlı elektromaqnit buraxılış cihazı vasitəsilə bu, səhv dövrəni tez bir zamanda kəsib elektrik avadanlıqlarının zərərinin qarşısını ala bilər.

 Birdən çox qorunma funksiyaları: Qısamüddətli müdafiəyə əlavə olaraq, sxemlərin təhlükəsizliyini hərtərəfli qoruyan həddindən artıq yükləmə qorunması və həddindən artıq qorunma funksiyalarına malikdir.

 Güclü tətbiqetmə: Curve C Twite Release Curve, müxtəlif dövrələrin ehtiyaclarını ödəyə biləcək işıqlandırma, soketlər və s. Kimi ən adi yüklərə tətbiq olunur.

Əməliyyat prinsipi

Curve C MCB-nin əməliyyat prinsipi əsasən, mövcud mexanizmin cari və fəaliyyətinin monitorinqinə əsaslanır. Dövrün cərəyanında mövcud olanı müəyyənləşdirdikdə, elektromaqnit buraxma mexanizmi dövrə kəsmək üçün tez bir zamanda hərəkət edəcəkdir. Eyni zamanda, mövcud həddindən artıq yükləmə zamanı istilik azadlığı, bimetalın əyilməsi və hərəkət etmək üçün pulsuz buraxılış mexanizmini itələyən, beləliklə Curve C tipli sərbəst buraxma əyrisi o, yükləmə şəraiti altında bəzi yüklərin qısa müddətli həddindən artıq yükləmə tələbini yerinə yetirmək üçün daha yavaş bir buraxılış sürətinə malikdir.

Seçim və quraşdırma tədbirləri

Yükləmə üçün uyğun reytinq: Curve C MPBS satın alarkən, dövrə qıranların hazırkı reytinqinin, avadanlıqlara zərər verə və ya anormal bir ayırma səbəb ola biləcək həddindən artıq yüklənmənin qarşısını almaq üçün dövrə yükünə uyğun olmasını təmin etmək lazımdır.

Əməliyyat xüsusiyyətləri seçimi: Curve C Stripping əyriləri ən şərti yüklər üçün uyğundur, lakin dəqiq seçim dövrənin tətbiqi tələbləri ilə müəyyən edilməlidir.

Quraşdırma yeri: MCB dövrənin təhlükəsizliyini və etibarlılığını təmin etmək üçün bir paylama və ya keçid qutusuna quraşdırılmalıdır. Eyni zamanda, işlədilməli və izlənilməli olduğu bir yerdə quraşdırılmalıdır ki, nasazlıq olduqda vaxtında tədbirlər görülə bilər.

Daimi yoxlama və texniki xidmət: Curve C MCB-nin düzgün işləməsini təmin etmək üçün mütəmadi olaraq yoxlamaq və qorunmaq lazımdır. Buraya, açılmış mexanizmin çevik və sair olduğu dövrdə açılan rabitənin təmaslarının yaxşı vəziyyətdə olduğunu yoxlamaqdır.

Curve C MCB Miniature Circuit Breaker
