Əyri d mcb miniatür dövrə qırıcısı

Bir sıra beynəlxalq təhlükəsizlik standartlarına və nüfuzlu sertifikatlara uyğun olaraq, Curve D McB miniatür dövrə sındırıcısı elektrik sistemləri üçün etibarlı qorunma təmin edir və yüksək təhlükəsizlik və sabitliyin tələb olunduğu müxtəlif tətbiqlərdə geniş istifadə olunur. Curve D McBbs seçərkən və istifadə edərkən seçimin xüsusi elektrik sisteminin tələblərinə və yük xüsusiyyətlərinə əsaslanmasına və müvafiq quraşdırma və texniki xidmət kodlarının izlənməsinə səbəb olması tövsiyə olunur.

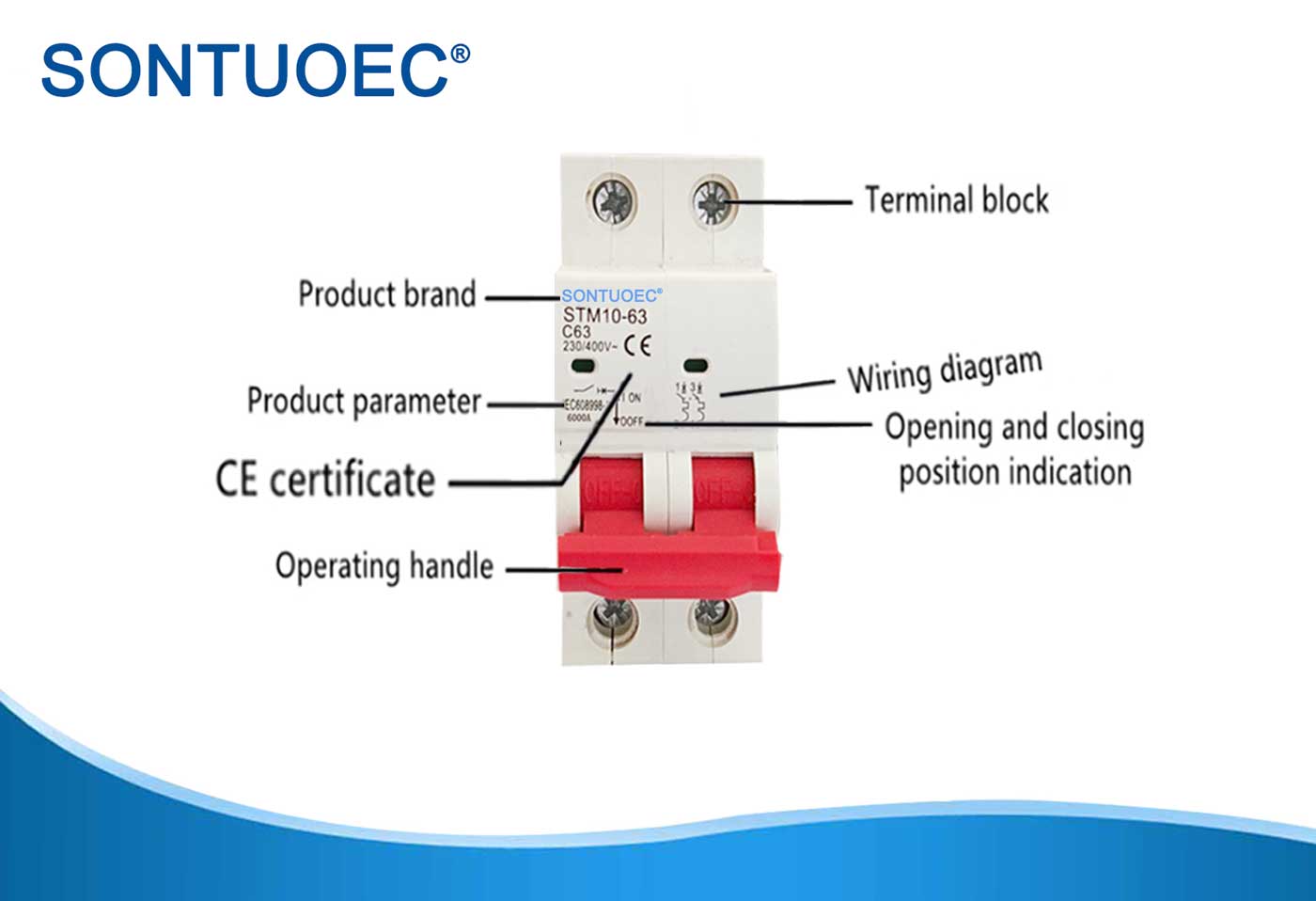

Model:STM10-63

Sorğu göndərin

Məhsul təsviri

Standart		IEC / EN 60898-1
Elektrik xüsusiyyət	Rated cərəyan	A	1,2,4,610,16,25,25,32,40,65,63A
	Qütblər	P	1p, 2p, 3p, 4p
	Qiymətləndirilən gərginlik ue	V	AC 230/400
	İzolyasiya gərginliyi UI	V	500
	Qiymətləndirilmiş tezlik	Hz	50/60
	Qiymətləndirmə qabiliyyəti	A	3000, 4500, 6000
	Qiymətləndirilən impuls gərginliyə (1.2 / 50) uimp	V	4000
	Dielektrik test gərginliyi ind.freq.for 1 dəq	Kv	2
	Çirklənmə dərəcəsi		2
	Termo-maqnit buraxılışının xarakteristikası		B, c, d
Mexaniki xüsusiyyət	Elektrik həyatı	t	4000
	Mexaniki həyat	t	10000
	Qoruma dərəcəsi		IP20
	Qəbul üçün istinad temperaturu termal elementdən	ºc	30
	Ətraf mühit temperaturu (gündəlik orta ≤35ºc ilə)	ºc	-5 ~ + 40 (xüsusi tətbiq edin) Temperatur kompensasiya düzəldilməsi)
	Saxlama temperaturu	ºc	-25 ~ + 70
Quraşdırma	Terminal əlaqə növü		Kabel / Pin tipli Busbar
	Kabel üçün terminal ölçüsü üst / alt	mm2	25
		Awg	18-3
	Busbar üçün terminal ölçülü üst / alt	mm2	25
		Awg	18-3
	Torku bərkidin	N * m	2
		Lbs-lbs	18
	Montaj		sürətli klip cihazı vasitəsi ilə DIN Rail EN 60715 (35 mm)
	Qoşulma		Üst və altdan

Məhsul xüsusiyyətləri

 Reytinqli və gərginlik: Curve D Mcbs, 6a, 10a, 16A, 16A, 20a, 25a, 32a, 40A, 43a, 220V, 400V, 400V, 400V və s. Qiymətləndirilmiş gərginlik diapazonları və s.

 Çıxarma xüsusiyyətləri: Curve D Mcbs, yüksək induktiv yüklər və paylama cərəyanları, məsələn, power paylama sistemləri, enerji paylama sistemləri və enerji təchizatı sistemləri kimi geniş tətbiqlərdə istifadə edilə bilər. Onun ani qırılma cərəyanı, adətən qiymətləndirilmiş cərəyandan 10-40 qatdır, bu da sxemləri tez bir zamanda sökə və cərəyanın qəfil artımında zərərdən zərərdən qoruya bilər.

 Qısamüddətli qorunma: D-Curve Mcbs, bəzi məhsullar üçün sxemləri qısa qapalı cərəyanlardan etibarlı şəkildə qoruya bilən bəzi məhsullar üçün 6K-nin qiymətləndirilmiş qısa qapanma qabiliyyəti kimi yüksək qısa qapanma qabiliyyətinə malikdir.

 Təhlükəsizlik standartları və sertifikatları: Bu məhsullar ümumiyyətlə, EN / IEC 60898, IEC60947-2 və s. Kimi bir sıra beynəlxalq təhlükəsizlik standartlarına uyğundur, / NZS 608947-2 və s. Məhsulların təhlükəsiz və etibarlı olmasını təmin etmək üçün CE, CB, CCC, Tuv və s. Kimi nüfuzlu sertifikatlar əldə etdilər.

Curve D MCB Miniature Circuit Breaker
