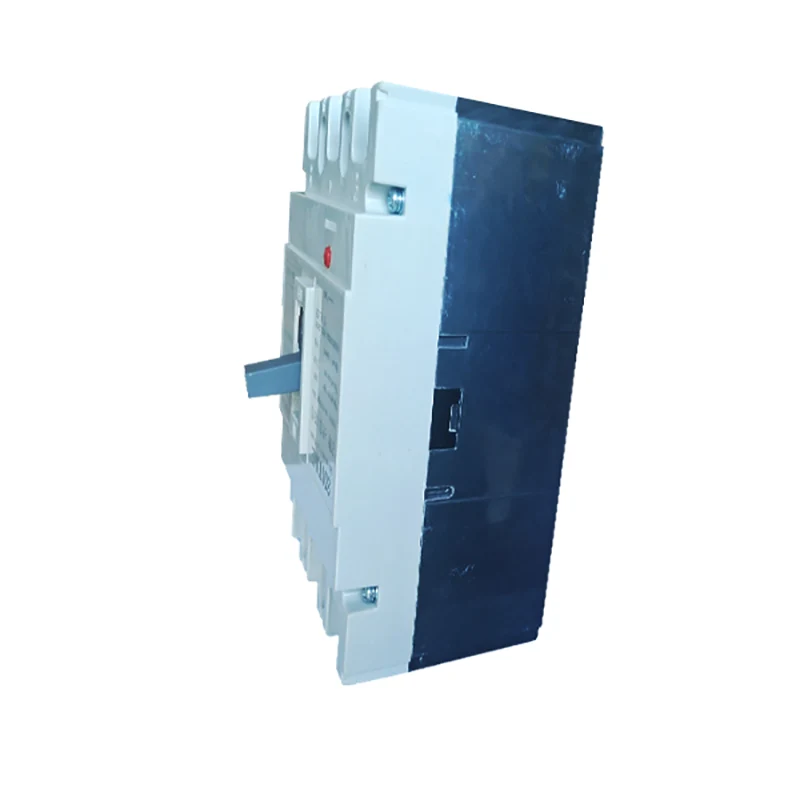

Elektrikli qəliblənmiş qutu dövrə açarı

Elektrikli qəliblənmiş qutu dövrə açarı həddindən artıq yüklənmə, qısaqapanma və aşağı gərginlik kimi qoruyucu funksiyaları olan bir növ elektrik avadanlığıdır. Onun iş prinsipi ondan ibarətdir ki, normal iş şəraitində, elektrik açarı qapalı vəziyyətdədir, dövrə həddindən artıq yüklənmə, qısaqapanma və ya gərginlik altında və digər nasazlıqlar olduqda, elektrik kəsicisi dövrəni və avadanlıqların təhlükəsizliyini qorumaq üçün dövrəni avtomatik olaraq ayıracaqdır.

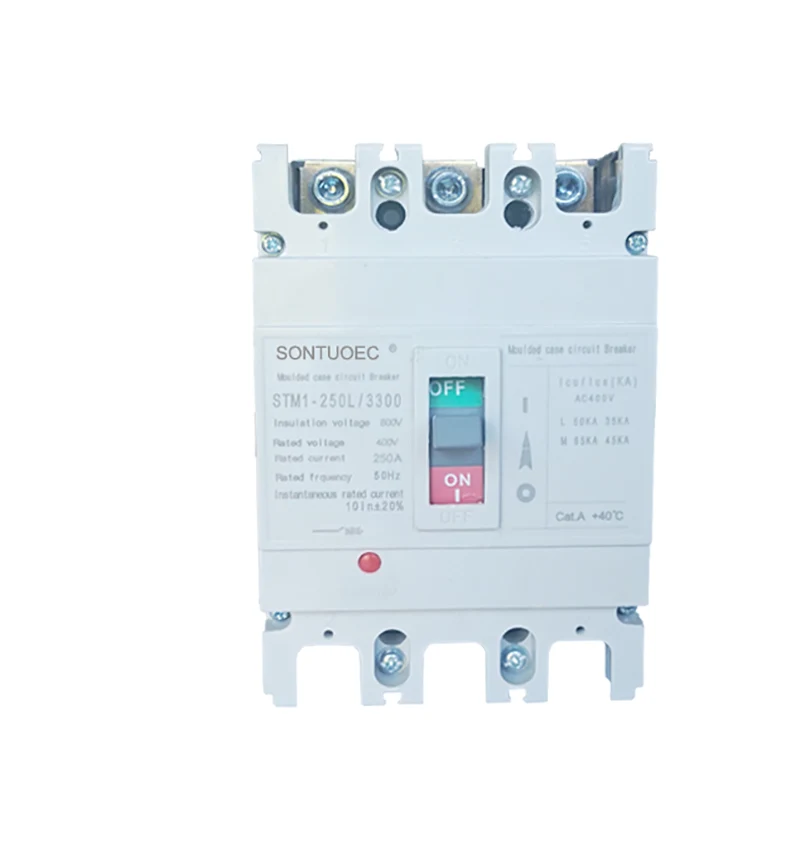

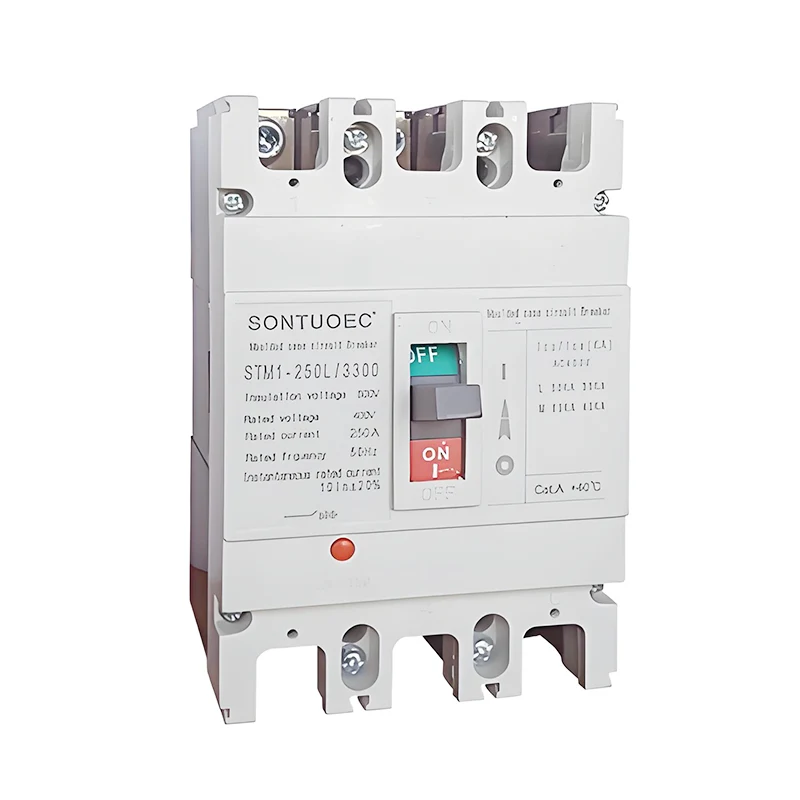

Model:STM1-250L

Sorğu göndərin

Məhsul təsviri

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Qiymətləndirilmiş Cortirucus curert		125			250			400			630			800			1250
Qiymətləndirilmiş Curert hn(A)		16,20,25,32,40,50			100,125,140,160,			250,315,350,400			400.500.630			630.700.800			80.010.001.250
		63,80,100,125			180,200,225,25
Nominal İşləmə Səsi Ue(V)DC								500,550,7			501.000
Nominal buraxılış səsi UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Test Səs Bir Miute(V)		3500			3500			3500			3500			3500			3500
Qırılma qabiliyyəti (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaarical He	Vaxt	7000			7000			4000			4000			2500			2000
Elektrik Həyatı	Vaxt	2000			2000			1000			1000			800			600
Fasilə Vaxtı(ms)		20			20			20			20			20			20
Quraşdırma yeri		İstənilən yer
bolator tutumu		bəli
Standart		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatur (C)		25℃-50℃
Qoruma dərəcəsi		b20
Aksesuar		OF/SD/MX
Qövs Məsafəsi (mm)		250

Model YOX.	STM1-250L/3300
Qövs söndürmə vasitəsi	Hava
STANDART:	IEC 60947-2
Struktur	MCCB
Növ	Mouled qutusu dövrəsi Qırıcı
Sertifikatlaşdırma	CE
Təsdiqlər	CE, ISO9001
Çatdırılma vaxtı	İçində 20 gün
Spesifikasiya	63A-630A
Mənşə	Wenzhou Zhejiang
İstehsal gücü	2000 ədəd/həftə
Sürət	Normal Tip Circuit Breaker
Quraşdırma	Sabit
Qütblərin sayı	3P 4P
Funksiya	Ənənəvi Devre kesici, Devre açarının nasazlığından qorunma, Həddindən artıq cərəyandan qorunma
Qiymət	Zavod Qiymət
Zəmanət müddəti	12 ay
Nəqliyyat Paketi	Daxili Qutu / Karton
Ticarət nişanı	SONTUOEC, WZSTEC, SONTUNE, IMDEC
HS kodu	8536200000

Quruluş və xüsusiyyətləri

Struktur: elektrik qəliblənmiş qutu açarı adətən əlaqə sistemi, qövs söndürmə sistemi, işləmə mexanizmi, zərbə, qabıq və digər hissələrdən ibarətdir.

Xüsusiyyətlər:

Yüksək qırılma qabiliyyətinə və yaxşı dinamik istilik sabitliyinə malikdir.

Qabıq alov gecikdirən, qövsə davamlı, yüksək təhlükəsizlik göstəricilərinə malik izolyasiya materialından hazırlanmışdır.

Əməliyyat mexanizmi çevik və etibarlıdır ki, bu da istifadəçilərin əllə və ya elektriklə işləməsi üçün əlverişlidir.

Ayırıcı müxtəlif qoruyucu funksiyalara malikdir və dövrənin müxtəlif nasazlıqlarına uyğun olaraq müvafiq hərəkətləri yerinə yetirə bilər.

Funksiya və istifadə

Funksiya: Elektrik qəliblənmiş qutu açarı həddindən artıq yükdən qorunma, qısa qapanmadan qorunma, gərginlikdən qorunma və sızma mühafizəsi kimi müxtəlif qorunma funksiyalarına malikdir. Onların arasında həddindən artıq yüklənmədən qorunma o deməkdir ki, dövrə həddindən artıq yükləndikdə, elektrik açarı həddindən artıq istiləşmə nəticəsində avadanlığın zədələnməsinin qarşısını almaq üçün dövrəni avtomatik olaraq ayıra bilər; qısaqapanmadan qorunma dedikdə, dövrədə qısaqapanma baş verdikdə, elektrik açarının yanğın və digər təhlükəsizlik qəzalarının qarşısını almaq üçün nasazlıq cərəyanını tez kəsə bilməsi nəzərdə tutulur; aşağı gərginlikdən mühafizə o deməkdir ki, enerji təchizatı gərginliyi nominal dəyərdən aşağı olduqda, elektrik açarı avadanlığı zədələməkdən qorumaq üçün dövrəni avtomatik olaraq ayıra bilər; və sızma mühafizəsi o deməkdir ki, dövrədə sızma baş verdikdə, elektrik kəsici şəxsi təhlükəsizliyi qorumaq üçün enerji təchizatını vaxtında kəsə bilər. Sızıntıdan qorunma o deməkdir ki, şəxsi təhlükəsizliyi qorumaq üçün dövrədə sızma olduqda elektrik kəsici elektrik təchizatını vaxtında kəsə bilər.

İstifadəsi: Elektrik qəliblənmiş qutu açarları yaşayış, ticarət, sənaye və nəqliyyat sahələrində elektrik sistemlərində geniş istifadə olunur. Yaşayış sahəsində, ev sxemlərinin və elektrik avadanlıqlarının təhlükəsizliyini qorumaq üçün istifadə olunur; kommersiya sahəsində böyük binaların və ticarət obyektlərinin elektrik sistemlərini qorumaq üçün istifadə olunur; sənaye sahəsində zavod avadanlıqlarının və maşınlarının təhlükəsiz istismarına nəzarət etmək və qorumaq üçün istifadə olunur; nəqliyyat sahəsində svetoforların, dəmir yolu siqnallarının və digər avadanlıqların sabit işləməsini qorumaq üçün istifadə olunur.
