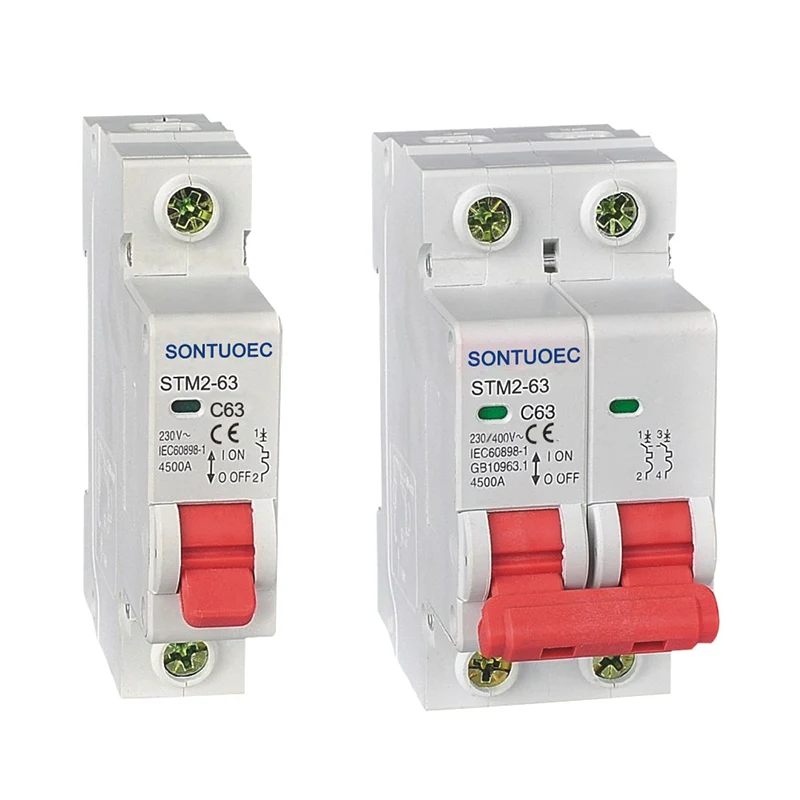

Elektrik dövrə açarı

Elektrikli dövrə açarı normal və ya anormal dövrə şəraitində cərəyanı daşımaq və qırmaq qabiliyyətinə malik bir keçid cihazıdır. Əsas funksiyası, elektrik sisteminin təhlükəsiz və sabit işləməsini təmin etmək üçün həddindən artıq yüklər, qısa sxemlər və digər anormal şərtlər səbəb olan zərərdən dövrə, qapının zərərindən qorumaqdır. Yükləmə, qısa qapanma zamanı, qısa qapanma və digər nöqsanlar dövrədə elektrik dövrəsi açır, cərəyanı tez bir zamanda kəsib, arızanın genişlənməsinə mane ola bilər və avadanlıq və şəxsi təhlükəsizliyi qorumağa mane ola bilər.

Model:STM4-63

Sorğu göndərin

Məhsul təsviri

Model	STM4-63
Standart	IEC60898-1
Qütb	1p, 2p, 3p, 4p
Qısa dövrə qırılma qabiliyyəti	3KA, 4.5ka, 6KA
Qiymətli Cari (in)	1,2,4,610,16,25,25,32,40,65,63A
Qiymətli Gərginlik (un)	AC230 (240) / 400 (415) v
Qiymətli Tezlik	50 / 60hz
Tripi əyrisi	B, c, d
Maqnit buraxılış	B Əyri: 3in və 5 arasında
	C əyri: 5ina və 10in arasında
	D əyri: 10ina və 14 arasında arasında
Elektrofer dözümlülük	artıq 6000 dövr

Əməliyyat prinsipi

Elektrikli dövrə qırıcılarının iş prinsipi elektromaqnit induksiya və mexaniki transmissiya prinsiplərinə əsaslanır. Dövriyyədə olan cərəyan, dövrəni açan termal elementin içərisindəki istilik elementi qızdırılacaq və bimetalın deformasiyasını istehsal edəcək və ya elektromaqnit, açılmış mexanizm aktını düzəltmək üçün kifayət qədər əmzik istehsal edəcək və beləliklə dövrə kəsiləcəkdir. Bundan əlavə, dövrə qırıcısı da cari pozulduqda yarını effektiv şəkildə söndürə bilən və qövsün və personala zərər verməsinin qarşısını ala biləcək bir qövs sönən bir cihaz var.

Əsas komponentlər

Elektrikli dövrə açarı ümumiyyətlə əlaqə sistemindən, qövs söndürmə sistemi, əməliyyat mexanizmi, hücumçu, qabıq və s. Əlaqə sistemi dövrə açarını bağlamaq və ayırmaq üçün istifadə olunur; Arc söndürmə sistemi cari qırarkən yarasını söndürmək üçün istifadə olunur; Əməliyyat mexanizmi dövrə qırıcılarının əl və ya avtomatik işləməsini həyata keçirmək üçün istifadə olunur; Tripper, dövrədə dövrə vəziyyətinə görə, dövrə qırıcılarının hərəkətini tetiklenir; Qabıq dövrə açarının daxili quruluşunu qorumaq və xarici müdaxilənin qarşısını almaq üçün istifadə olunur.

Electrical Circuit Breaker
