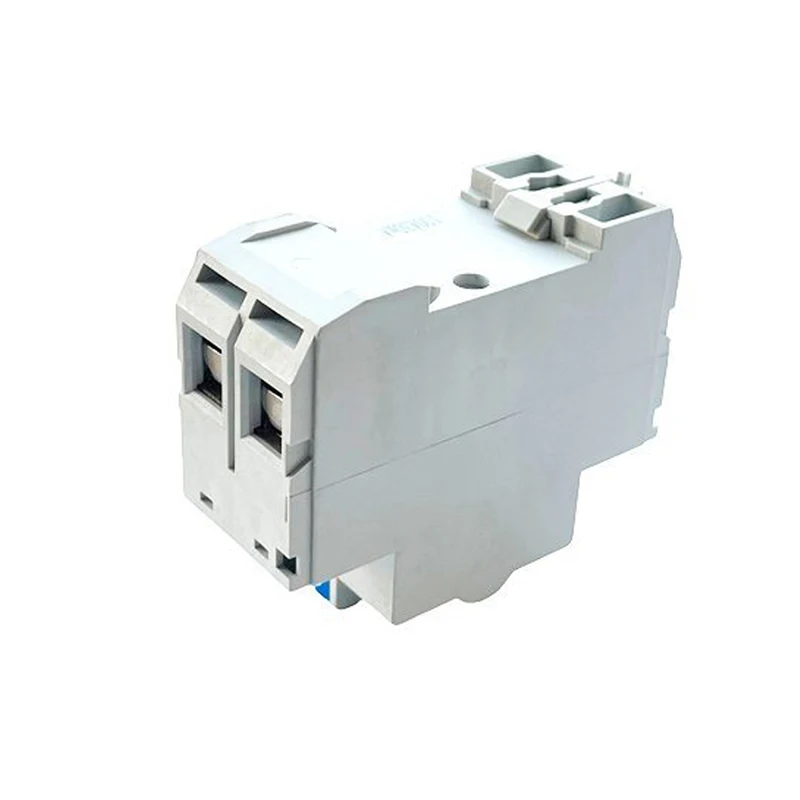

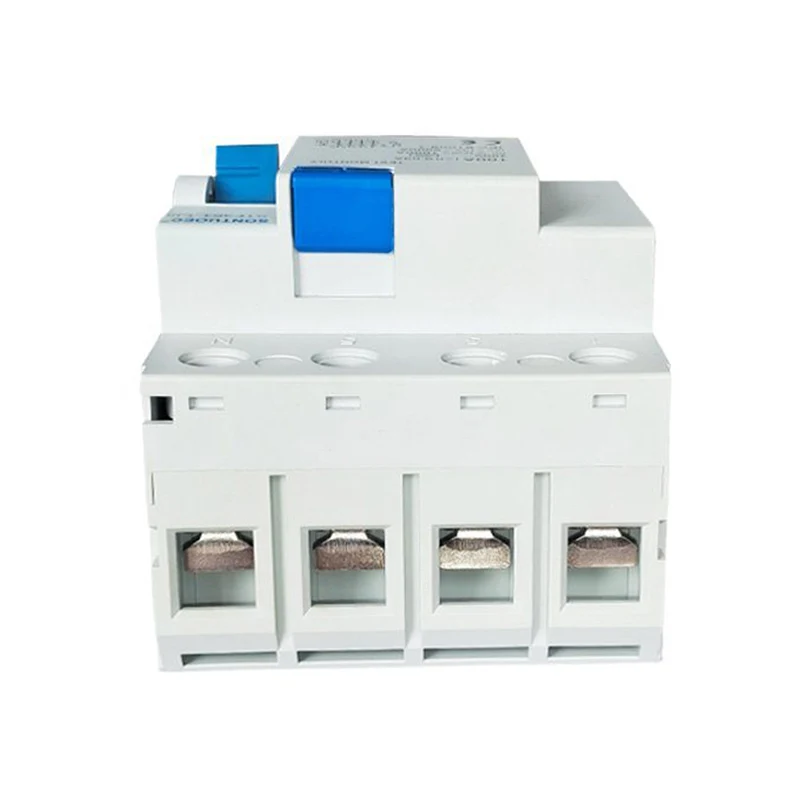

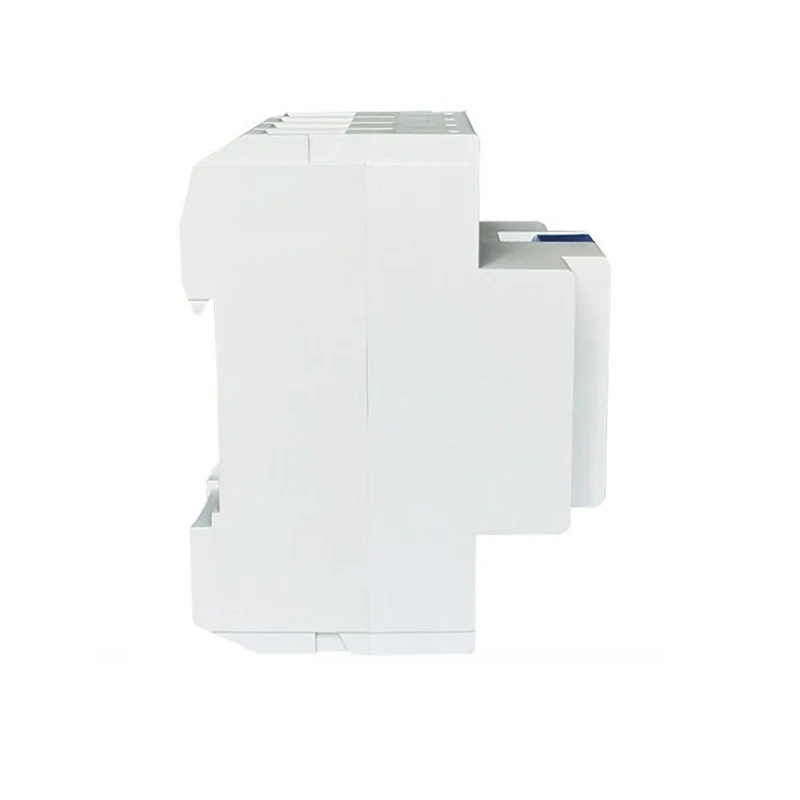

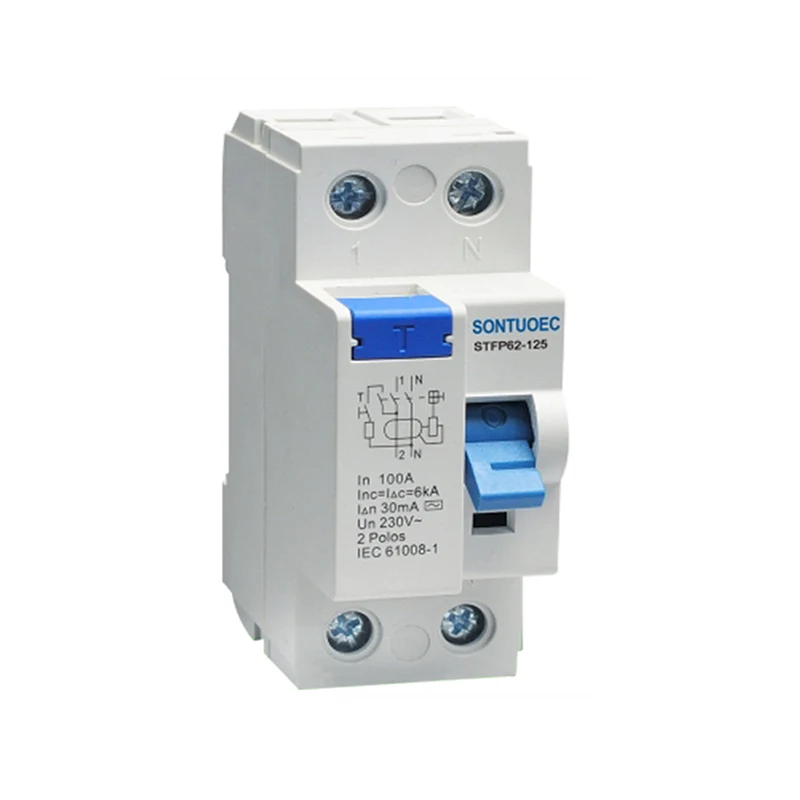

Elektron maqnit bir növ RCCB 125A / 30MA

Elektron maqnit bir növ RCCB 125A / 30MA, sızma, qısa sxemlər və ya torpaq nöqsanları səbəbindən sxemlərdəki qalıq cərəyanları aşkar edə və cari bir preseti və avadanlıqların təhlükəsizliyini qoruyanda avtomatik olaraq sxemləri kəsib sökə bilər. Onun iş prinsipi elektromaqnit induksiya prinsipinə əsaslanır, qalıq cərəyan transformatordan keçəndə müvafiq maqnit axını yaradılacaq, bu da öz növbəsində siqnal emalını həyata keçirmək üçün elektron dövrə tetikler və nəticədə buraxılış mexanizminin hərəkətini idarə edir.

Model:STFP360-125

Sorğu göndərin

Məhsul təsviri

Model:	STFP360-125
Standart:	IEC 61008-1
Qalıq cari xüsusiyyətlər:	Və və
Qütb Xeyr.:	2p, 4p
Rated Cari:	16a, 25a, 32a, 40a, 63,80,100,125A
Qiymətləndirilmiş gərginlik:	230/400v AC
Qiymətləndirilən tezlik:	50 / 60hz
Qəbul edilmiş qalıq işləyən cərəyan:	10MA, 30MA, 100MA, 300MA, 500MAMMA
Qalıcı olmayan işləməyən cərəyan mən:	≤0.5iδn
Qiymətləndirilən Şərti Qısa Circuit Cari Inc:	6000a
Qiymətli qalıq qisa qapanma Cari Iδc:	6000a
TRAPPING müddəti:	Ani tripping≤0.1sec
Qalıq sürüşmə cari sıra:	0.5iδn ~ iδn
Elektro-mexaniki dözümlülük:	4000 dövr
Fövqəladə torku:	2.0nm
Bağlantı terminalı:	Zibil ilə vida terminalı sütun terminalı
Quraşdırma:	35 mm din dəmir yolu

Əsas xüsusiyyətlər

Yüksək həssaslıq və sürətli cavab: Elektromaqnit RCCBBlər kiçik qalıq cərəyanları, ümumiyyətlə 30mA-dan az (məhsul xüsusiyyətlərinə görə dəqiq dəyəri) aşkar edə bilər və elektrik şok qəzalarının təsirli bir neçə milisaniyədə tez bir zamanda dövrə kəsilmişdir.

Elektromaqnit qorunması: sırf elektron rcbbs ilə müqayisədə, elektromaqnit RCCBS, daha yüksək etibarlılıq və sabitliyə malik olan elektromaqnit induksiya prinsipini birləşdirir və müxtəlif sərt mühitlərdə normal işləyə bilər.

Çoxfunksiyalılıq: Bəzi elektromaqnit RCCBS, həmçinin təyyarələrin və avadanlıqların təhlükəsizliyini hərtərəfli qoruya bilən həddindən artıq yükləmə, qısa dövrə və digər qoruma funksiyaları var.

Qurmaq və saxlamaq asandır

Əməliyyat prinsipi

Elektromaqnit RCCB-nin əməliyyat prinsipi Kirchhoff-in qanunlarına əsaslanır, bu da giriş cərəyanının hər zaman çıxış cərəyanına (ideal vəziyyətdə) bərabər olduğunu bildirir. Dövrdə sızma və ya bir torpaq günahı olanda, cari axınların bir hissəsi, bir qalıcı bir cərəyan yaradaraq yükü birbaşa yer üzünə ötürür. Bu anda transformator bu balanssız cərəyanı aşkarlayır və müvafiq maqnit axını yaradır. Maqnit axınının elektron dövrə işlədiyini ardından, dövrə qıran skript mexanizminin hərəkətini tetikleyir ki, dövrə açarı tez bir zamanda dövrə kəsilsin.

Tətbiq ssenariləri

Elektromaqnit rcbbs, elektrik mühafizəsi tələb olunduğu, lakin bununla məhdudlaşmayan müxtəlif vəziyyətlərdə geniş istifadə olunur:

Yaşayış və ticarət binaları: elektrik avadanlıqlarını və şəxsi təhlükəsizliyini qorumaq üçün istifadə olunur, elektrik şok qəzalarının və elektrik yanğınlarının qarşısını alır.

Sənaye istehsalı xətləri: Motors, transformatorlar və digər elektrik avadanlıqları kimi elektrik avadanlıqlarını normal işdən qorumaq, sızma və həddindən artıq yükləmə səbəbindən avadanlıq zərər və iş vaxtının qarşısını alır.

İctimai imkanlar: Elektrik avadanlıqlarının təhlükəsiz işləməsini və personal tərəfindən elektrik enerjisinin təhlükəsiz istifadəsini təmin etmək üçün istifadə olunan xəstəxanalar, məktəblər, kitabxanalar və digər yerlər kimi istifadə olunur.
