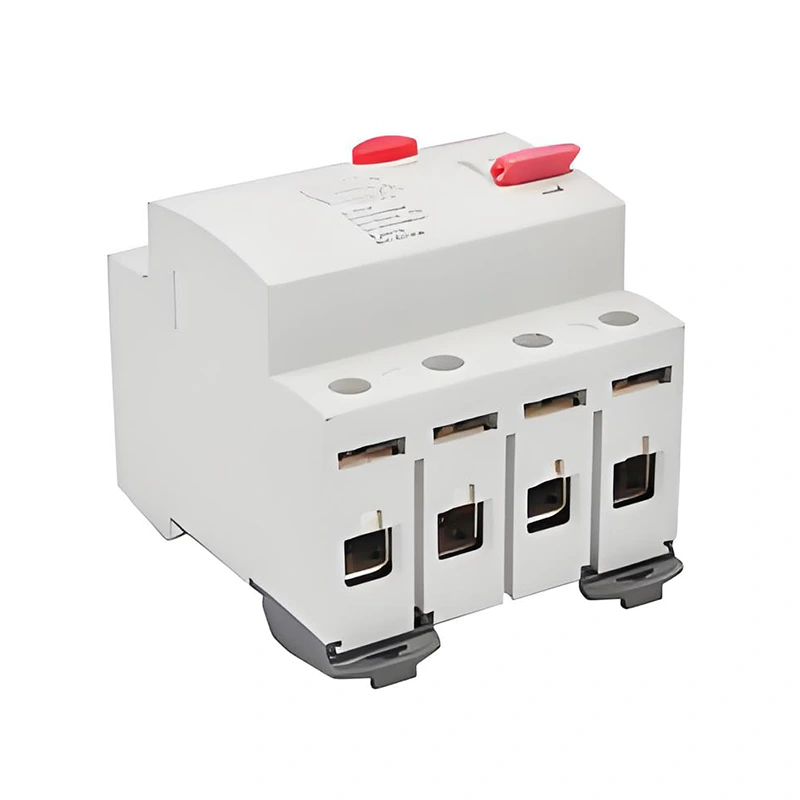

Elektron tipli rccb

Dövrdə qalıq cərəyan bir quruluşu bir həddən artıq olduqda, elektron tipli RCCB, dövrəni kəsmək üçün tez bir zamanda hərəkət edəcək, beləliklə elektrik şok qəzalarının və elektrik yanğınlarının qarşısını alır. Elektron RCCBS, daha çox həssaslıq və dəqiqlik təmin etmək üçün elektron komponentləri və mikroprosessorlardan və digər texnologiyalardan istifadə edir.

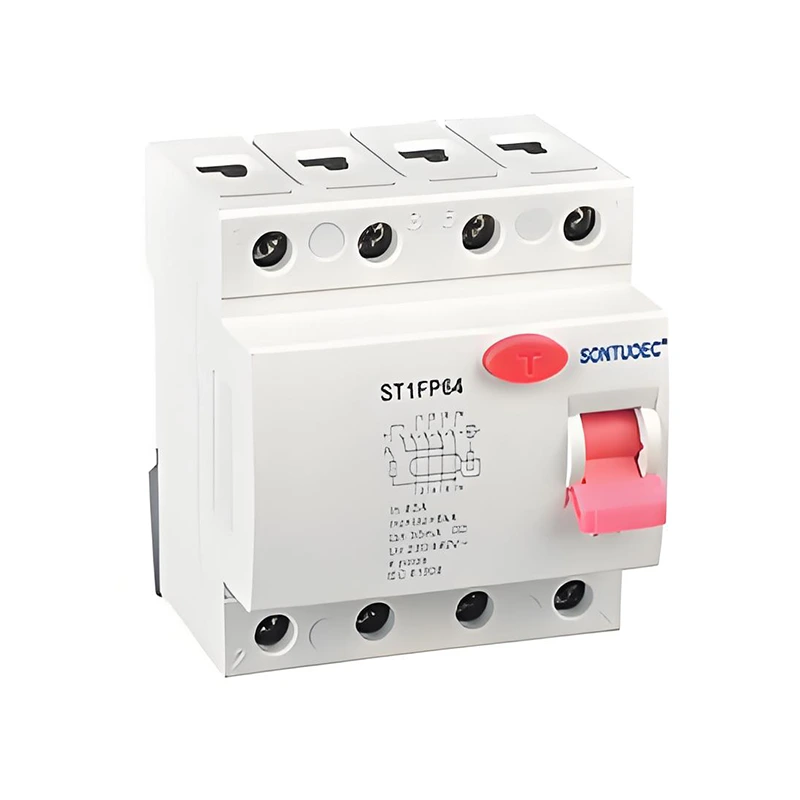

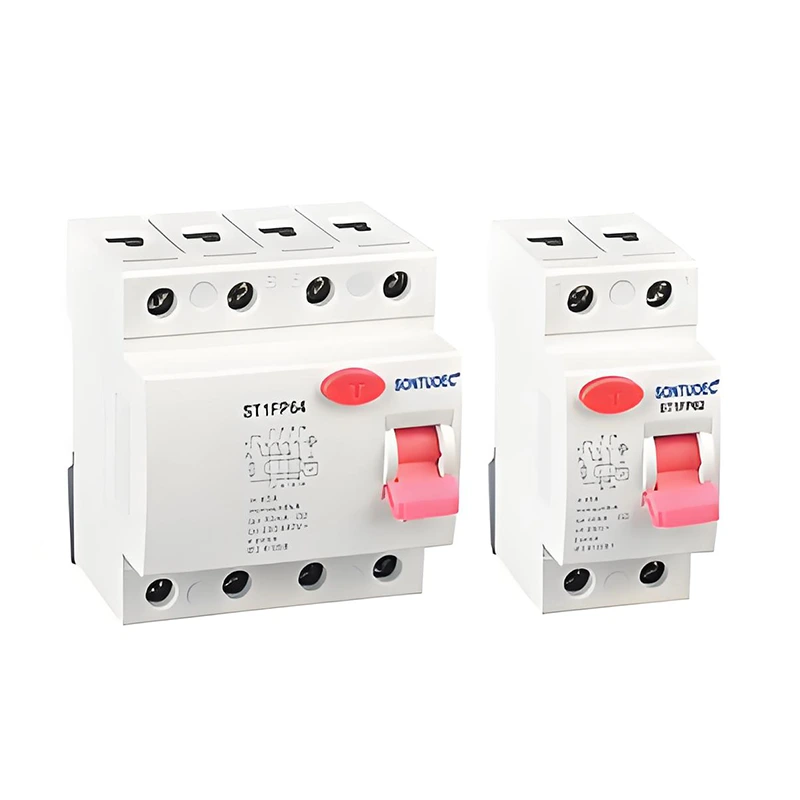

Model:ST1PF64

Sorğu göndərin

Məhsul təsviri

Sandardaq			IEC / EN61008.1
Elektrik	Növü (yerin dalğası sızması hiss olunur)		Elektro-maqnit növü, elektron tip
xüsusiyyət	Rated cərəyan	A	Və və
	Qütblər	P	2,4
	Bizi qiymətləndirilən gərginlik	V	AC 240 / 415V; AC 230 / 400V
	Reytinqli cərəyan		16,25,32,40,63A
	Qiymətləndirilən həssaslıq i △ n	A	0.01,0.03,0.1,0.3,0.5
	İzolyasiya gərginliyi UI	V	500
	Qəbulu hazırlamaq və	A	630
	qırılma qabiliyyəti i △ m	A	630
	Qısa dövrə cərəyan i △ c	A	6000
	SCPD qoruyucu	A	6000


	Qiymətləndirilmiş tezlik	Hz	50/60
	Çirklənmə dərəcəsi		2
Mexaniki	Elektrik həyatı	t	4000
xüsusiyyət	Mexaniki həyat	t	10000
	Qoruma dərəcəsi		IP20
	Ətraf mühit temperaturu	ºc	-25 ~ + 40
	(gündəlik orta ≤35ºc ilə)	ºc	-25 ~ + 40
	Saxlama temperaturu	ºc	-25 ~ + 70
Quraşdırma	Terminal əlaqə növü		Kabel / U tipli Busbar / Pin tipli Busbar
	Kabel üçün terminal ölçüsü üst / alt	mm2	25
	Kabel üçün terminal ölçüsü üst / alt	Awg	3.18
	Busbar üçün terminal ölçüsü üst / alt	mm2	25
	Busbar üçün terminal ölçüsü üst / alt	Awg	3.18
	Torku bərkidin	N * m	2.5
	Torku bərkidin	Lbs-lbs	22
	Montaj		Sürətli klip cihazı vasitəsi ilə DIN Rail EN 60715 (35 mm)
	Qoşulma		Üst və altdan

Əməliyyat prinsipi

Elektron tipli RCCB-nin əməliyyat prinsipi elektromaqnit induksiya və cari balansın prinsiplərinə əsaslanır. Dövrdə faza və sıfır xətt cərəyanları balanssız olduqda, i.E. Qalıq cari mövcuddur, RCCB daxilindəki cari transformator bu balanssızlığı aşkar edəcək və müvafiq siqnal yaradacaqdır. Bu siqnal, elektron dövriyyə tərəfindən işləndikdən sonra, dövrə açarı tez bir zamanda dövrə sürətlə kəsiləcək.

Əsas xüsusiyyətlər

Yüksək həssaslıq: Elektron RCCBS çox kiçik qalıq cərəyanları aşkar edə bilir, ümumiyyətlə 30mA və ya daha da azdır.

Sürətli hərəkət: Qalıq cərəyan, əvvəlcədən qurulmuş dəyərdən çox olduqda, RCCB dərhal dövrəni kəsmək və qəzaların qarşısını almaq üçün dərhal hərəkət edəcəkdir.

Təhlükəsiz və etibarlıdır: RCCB, daha yüksək etibarlılıq və sabitlik təmin etmək üçün qabaqcıl elektron komponentləri və mikroprosessor texnologiyasını qəbul edir.

Quraşdırmaq və saxlamaq asandır: Elektron RCCBS ümumiyyətlə kompakt bir quruluşa və sadə naqillərə malikdir, onları quraşdırmaq və saxlamaq asanlaşdırır.

Tətbiq ssenariləri

Elektron RCCBBS, elektrik mühafizəsinin tələb olunduğu, lakin bununla məhdudlaşmayan müxtəlif vəziyyətlərdə geniş istifadə olunur:

Yaşayış və ticarət binaları: elektrik avadanlıqlarını və şəxsi təhlükəsizliyini qorumaq üçün istifadə olunur, elektrik şok qəzalarının və elektrik yanğınlarının qarşısını alır.

Sənaye istehsal xətləri: Motors və transformator kimi elektrik avadanlıqlarını normal işdən qorumaq, sızma və həddindən artıq yüklənmə səbəbindən avadanlıq zərər və iş vaxtının qarşısını alır.

İctimai imkanlar: Elektrik avadanlıqlarının təhlükəsiz işləməsini və personal tərəfindən elektrik enerjisinin təhlükəsiz istifadəsini təmin etmək üçün istifadə olunan xəstəxanalar, məktəblər, kitabxanalar və digər yerlər kimi istifadə olunur.
