Elektron əlaqə kreksi

SONTUOEC Yüksək Keyfiyyət Electronics Contactor, əsasən, 660V, AC 50hz və ya 60hz qədər qiymətləndirilən gərginlik, AC motorunu təkrarlamaq və pozmaq üçün 95A-a qədər qiymətləndirilmiş gərginlik, sxemlərdə tətbiqidir. Köməkçi əlaqə bloku, timer gecikməsi və maşın-interlocking cihazı və s. İlə birləşdirilmiş, bu, Star-Delta Starter, mexaniki bir-birinə qarışan əlaqə kraksiyasına çevrilir. Aşırı yükləmə dövrəsini qoruya bilən uyğun istilik rölesi ilə birlikdə işləyəndə bir elektromaqnit bir başlanğıc halına çevrilir. Kontaktor IEC60947-4-1-ə görə istehsal olunur.

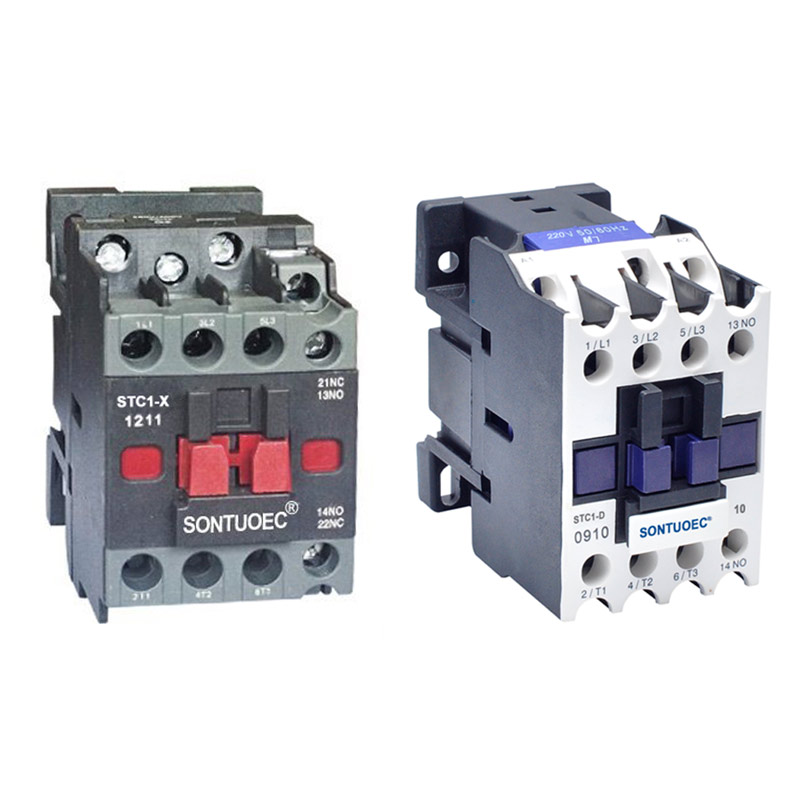

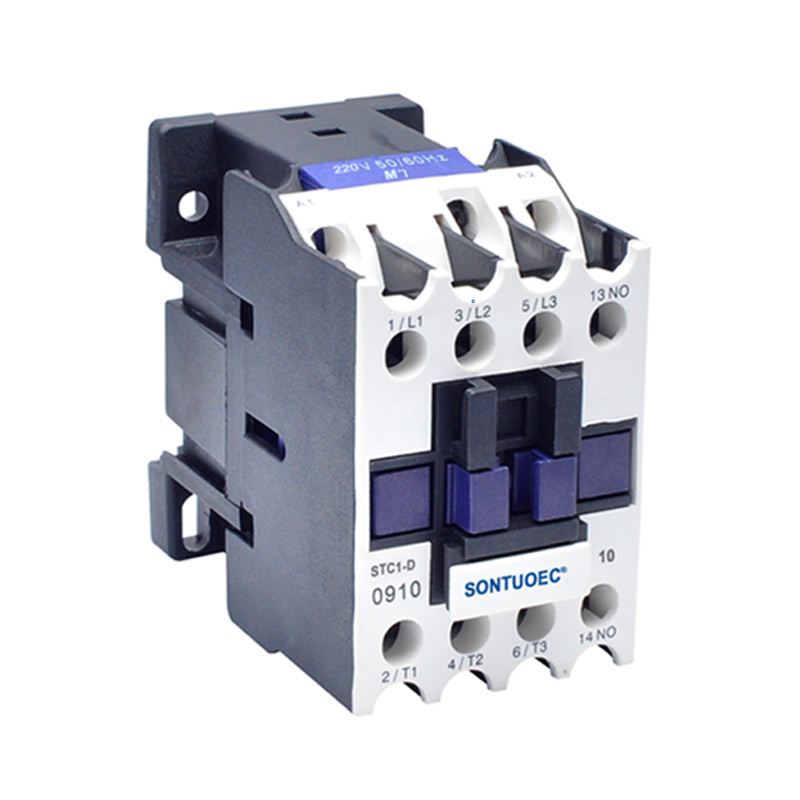

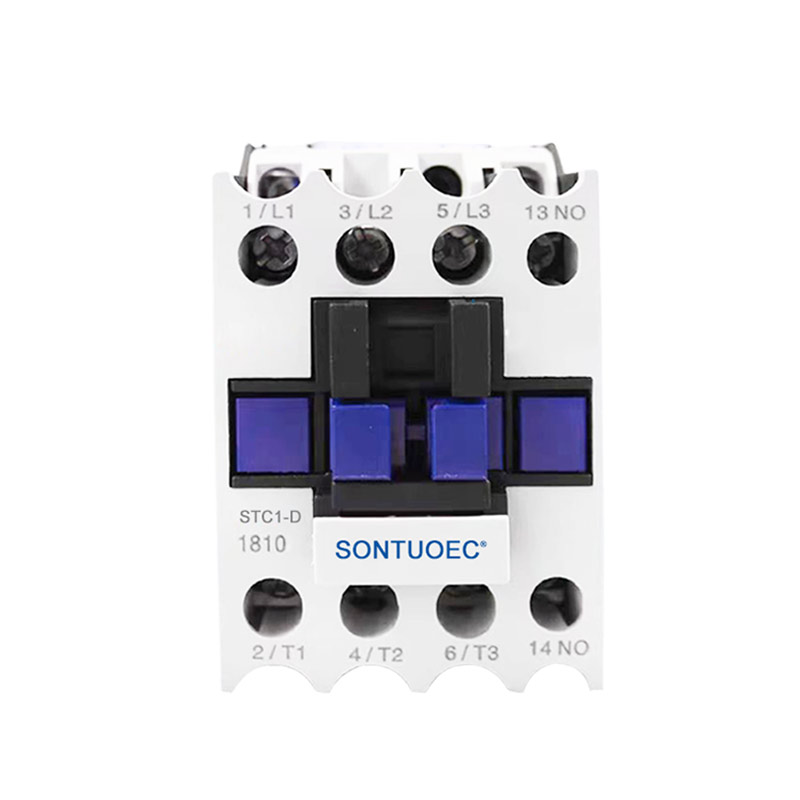

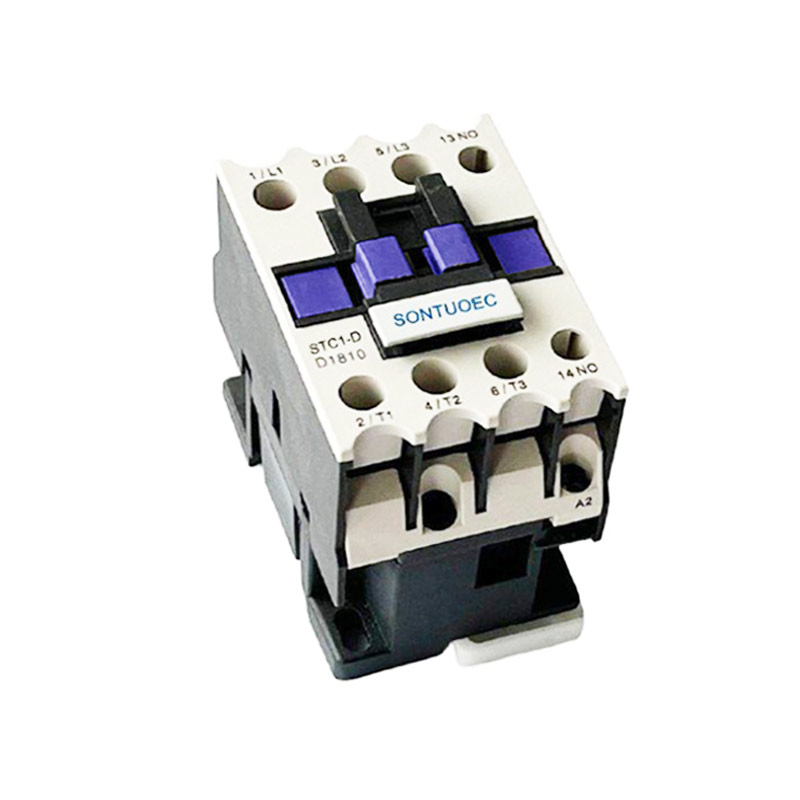

Model:STC1-D

Sorğu göndərin

Məhsul təsviri

Tip		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Reytinqli cərəyan (a)	AC3	9	12	18	25	32	40	50	65	80	95
Reytinqli cərəyan (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standart güc reytinqləri 3 fazalı mühərriklər AC-3 kateqoriyasında 50 / 60Hz	220/230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Qiymətləndirilmiş İstilik Cari (A)		20	20	32	40	50	60	80	80	125	125
Elektrik həyatı	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Elektrik həyatı	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Mexanik həyat (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktların sayı	3p + yox					3P + NC + YOX

Məhsul xüsusiyyətləri

Yüksək performans: Elektronike əlaqə quranlar, sənayedəki ən kiçik, yüngül və ən aşağı xərcli sabit əlaqə qurğuları, cari reytinqləri 500A (85 ° C-də) və 2000a (320VDC-də) kəsilmiş imkanları olan ən kiçik, ən yüngül və ən aşağı xərcli əlaqə qurğuları üçün hazırlanmışdır.

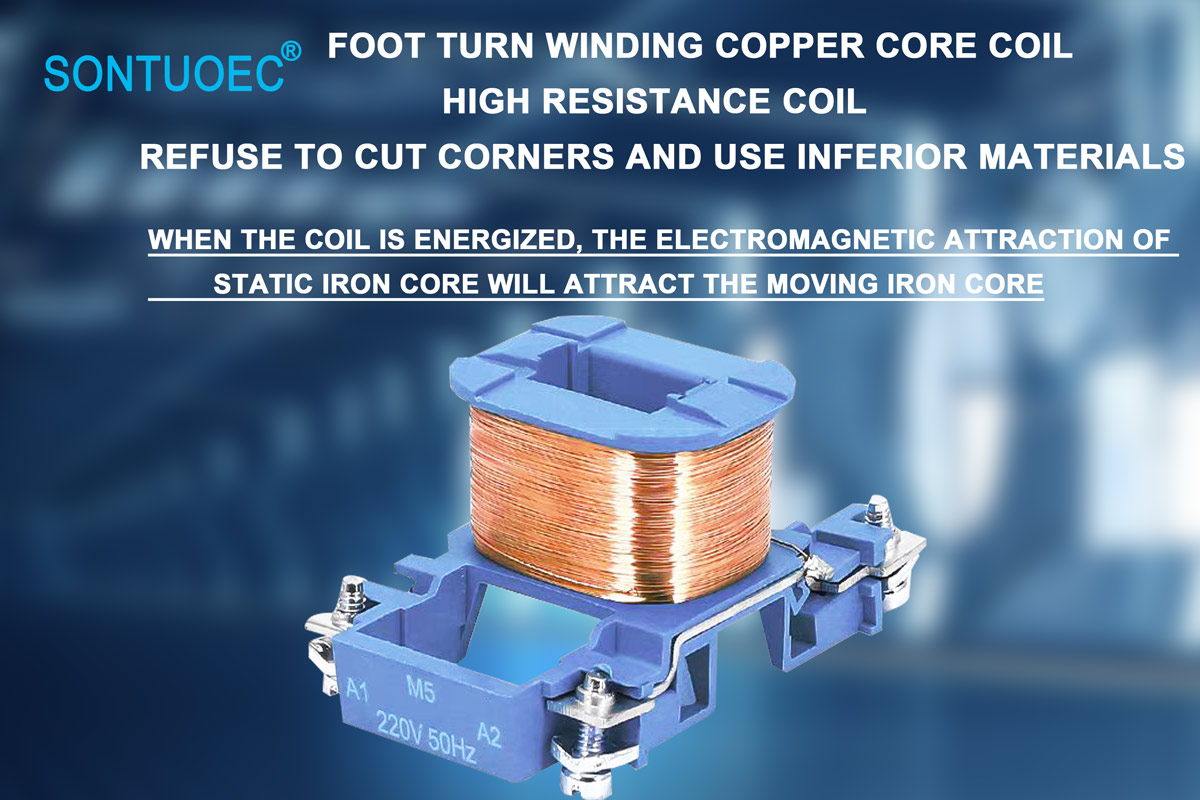

Enerji səmərəli: Quraşdırılmış coil Enerji qənaətçisi yalnız 1.7W Holdinq gücündə (12VDC-də) fəaliyyət göstərir və tərs elektromotor gücünü (EMF) 0V-ə qədər məhdudlaşdıra bilər.

Təhlükəsizlik: Məhsul, daxili təhlükəsizlik üçün hermetik cəhətdən möhürlənmiş və oksidləşmə və ya sərt mühitlərdə oksidləşmə və ya sərt mühitlərdə, o cümlədən uzun müddət qeyri-iş yerləri də daxil olmaqla partlayıcı və ya sərt mühitlərdə işləyə bilər.

Çox yönlülük: İsteğe bağlı köməkçi əlaqə, güc kontaktlarının vəziyyətinin asan monitorinqi üçün verilir. Ayrıca çevik bir rulon / güc əlaqələri də var.

Tətbiq ssenariləri

Elektronikalaşdırıcılar geniş tətbiqlərdə, lakin məhdud olmayan tətbiqlərdə istifadə olunur:

Batareya sistemləri: AŞ-nin işarəsi tələb olunduğu Avropa Birliyi (EC) tətbiqləri üçün xüsusilə uyğundur.

Dövrə qorunması və keçid: röllərin keçid və ehtiyat nüsxəsi (III tip), habelə DC gərginlik gücünə nəzarət, dövrə qorunması və AIAG QS9000 dizaynında təhlükəsizlik.

Digər sənaye tətbiqləri: Ayrıca avtomobil, aerokosmik, rabitə şəbəkələri, istehlakçı elektronikası, tibbi və gücü.
