Ev AC əlaqə

STH8-100 seriyası ACIFTORES, ilk növbədə 400V-ə qədər qiymətləndirilmiş bir əməliyyat gərginliyi olan AC 50hz (və ya 60Hz) üçün hazırlanmışdır. AC-7A istifadə kateqoriyası və AC-7B istifadə kateqoriyasında 40a qədər 100a qədər qiymətləndirilmiş əməliyyat cərəyanı var. Bu kontaktlar yaşayış və oxşar tətbiqlərdə aşağı və ya bir az induktiv yükləri idarə etmək, habelə məişət motoru yüklərinə nəzarət etmək üçün istifadə olunur. Məhsul əsasən avtomatlaşdırılmış idarəetmə funksiyalarına nail olmaq üçün evlərdə, otellər, mənzillər, ofis binalarında, ictimai binalar, ticarət mərkəzlərində, idman yerləri və s. Standartlar Uyğunluq: IEC61095, GB / T17885.

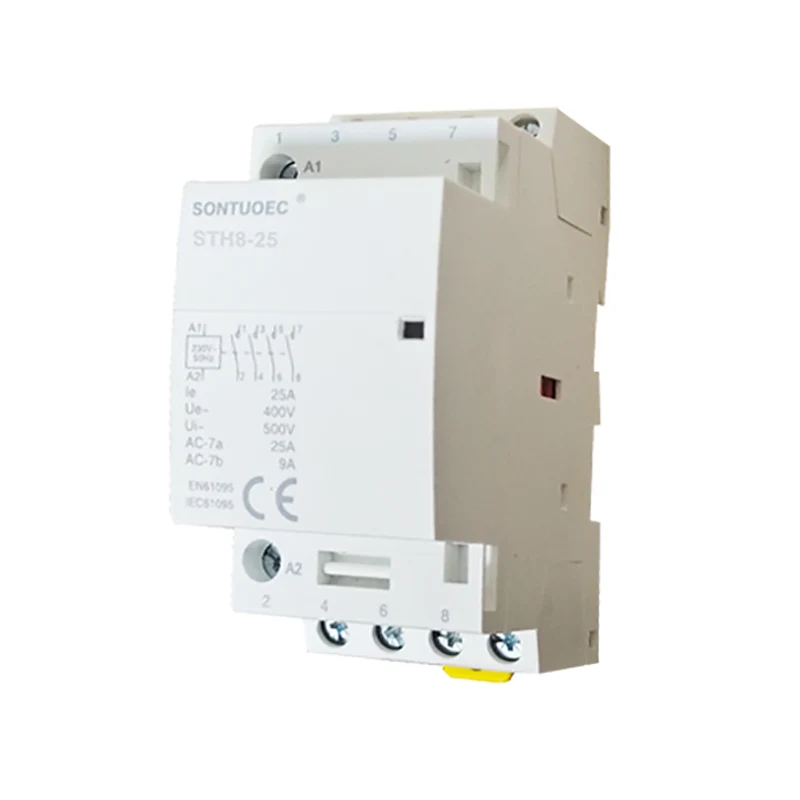

Model:STH8-25

Sorğu göndərin

Məhsul təsviri

Tip	əlaqə
Reytinq a	16	20	25	32	40	63	100
Yardımçı	Bəli
BctSindication köməkçi	Bəli
Baktk tərəfindən köməkçi nəzarət sarı kliplər	Bəli

Tip					9 mm-də eni modullar
1p	Reytinq (ln) AC-7A	Reytinq (ln) AC-7A	Nəzarət gərginlik (Vac) (50hz)	Əlaqə
	16a	6a	24	1Ol	2
	20a	7a	110	1-ci
	25a	9a	230
2p
	16a	6a	24	2-cio	2
	20a	7a	110	1no + 1nc
	25a	9a	230	2-ci
	32a	12a	24	2-cio	4
	40a	18a	110	1no + 1nc
	63a	25a	230	2-ci
	100a	_	24		6
			110	2-cio
			230
3p
	16a	6a	24	3Ol	4
	20a	7a	110	3-cü n
	25a	9a	230
	32a	12a	24	3Ol	6
	40a	18a	110	3-cü n
	63a	25a	230

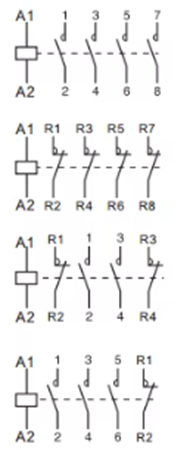

4p 4p
	16a	6a	24	4O	4
	20a	7a	110	4nc
	25a	9a	230	2no + 2nc 3No + 1nc
	32a	12a	24	4O	6
	40a	18a	110	4nc
	63a	25a	230	2no + 2nc 3No + 1nc
	100a	_	24	4O	12
			110
			230

Əsas quruluş

Ev AC Contackor adətən aşağıdakı hissələrdən ibarətdir:

Əlaqə sistemi: Əsas kontaktlar və köməkçi əlaqə daxil olmaqla. Əsas əlaqə ümumiyyətlə daha böyük qiymətləndirilən cərəyan olan əsas dövrə açmaq və qırmaq üçün istifadə olunur; Köməkçi əlaqə, daha kiçik bir reytinqli cərəyan olan nəzarət dövrəsini açmaq və pozmaq üçün istifadə olunur.

Elektromaqnit sistemi: Dəmir nüvə, armatur və bobindən ibarətdir. Bobin enerjili olduqda, əsas armaturu cəlb edən və əlaqələri bağlayan maqnit sahəsini yaradır; Boilin enerjili olduqda, maqnit sahəsi yox olur, armatur sərbəst buraxılır və təmaslar pozulur.

ARC söndürmə cihazı: Kontaktların bağlandığı zaman qövsü söndürmək, qövsün kontaktlara zərər verməsinin qarşısını almaq üçün istifadə olunur.

Qabıq və aksesuarlar: Qabıq daxili komponentləri xarici mühitin təsirindən qorumaq üçün istifadə olunur; Aksesuarlara kontaktorun quraşdırılması və məftillərini həyata keçirmək üçün istifadə olunan montaj mötərizələri, terminallar və s. daxildir.

Əməliyyat prinsipi

Ev AC-nin iş prinsipi elektromaqnit induksiya prinsipinə əsaslanır. Bobin enerjili olduqda, Dəmir Core, armaturu cəlb edən və əlaqələri bağlayan maqnit sahəsini yaradır; Boilin enerjili olduqda, maqnit sahəsi yox olur, armatur sərbəst buraxılır və təmaslar bağlanır. Bobin enerjisizliyini və enerjili enerjiyə nəzarət etməklə, ev təsərrüfatlarının uzaqdan idarə olunması və qorunması həyata keçirilə bilər.

Texniki parametrlər

Məişət AC-nin əsas texniki parametrləri, qiymətləndirilən gərginlik, cari, qiymətləndirilmiş tezlik, birləşdirən və qırılma qabiliyyəti və s. Bu parametrlərin seçilməsi, normal işləməyi və təhlükəsizliyin təhlükəsiz istifadəsini təmin etmək üçün ev dövrəsinin həqiqi vəziyyətinə görə müəyyənləşdirilməlidir.

Qiymətləndirilmiş gərginlik: əlaqə normal işlədikdə gərginlik səviyyəsinə aiddir.

Rated Cari: Kontaktyorun qiymətləndirilmiş gərginlik altında uzun müddətə tab gətirə biləcəyi maksimum cərəyana aiddir.

Qiymətləndirilmiş tezlik: əlaqə qurma normal işlədikdə enerji təchizatı tezliyi.

Bağlantı və qırılma qabiliyyəti: Kontaktatorun göstərilən şərtlərlə etibarlı şəkildə qoşula və poza biləcəyi maksimum cərəyan.
