Lc1-n tipli AC əlaqə

LC1-N Type AC-lər AC 50Hz və ya 60Hz, 660V-ə qədər (bəzi modellər üçün 690V-ə qədər 690V-ə qədər) və 95A-a qədər cərəyanlarla istifadə üçün uyğundur. Bu, uzun məsafələrə, habelə tez-tez başlayan və nəzarət edən sxemləri birləşdirmək və qırmaq üçün istifadə olunur.

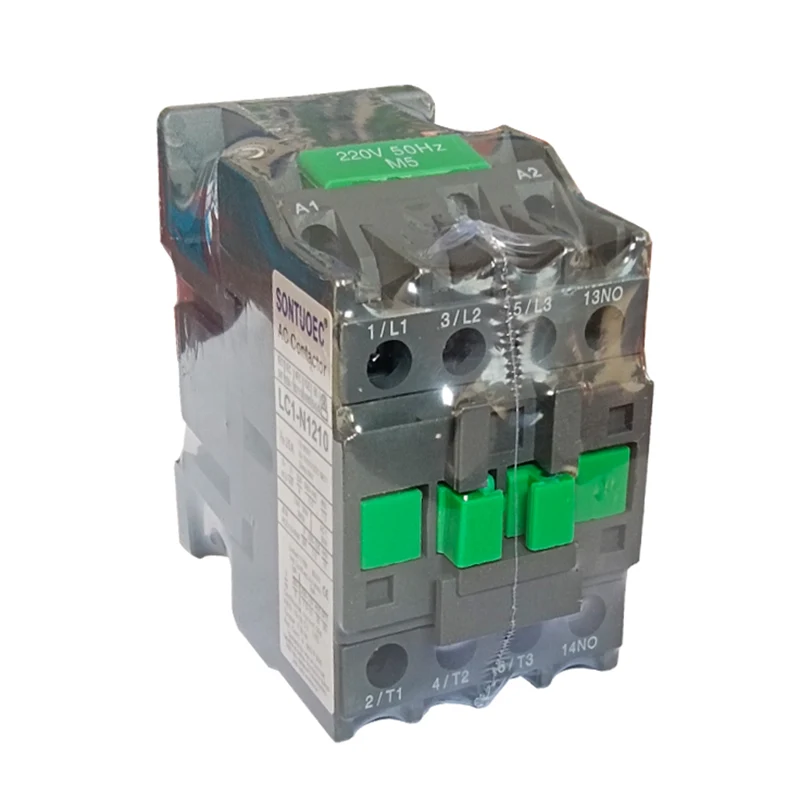

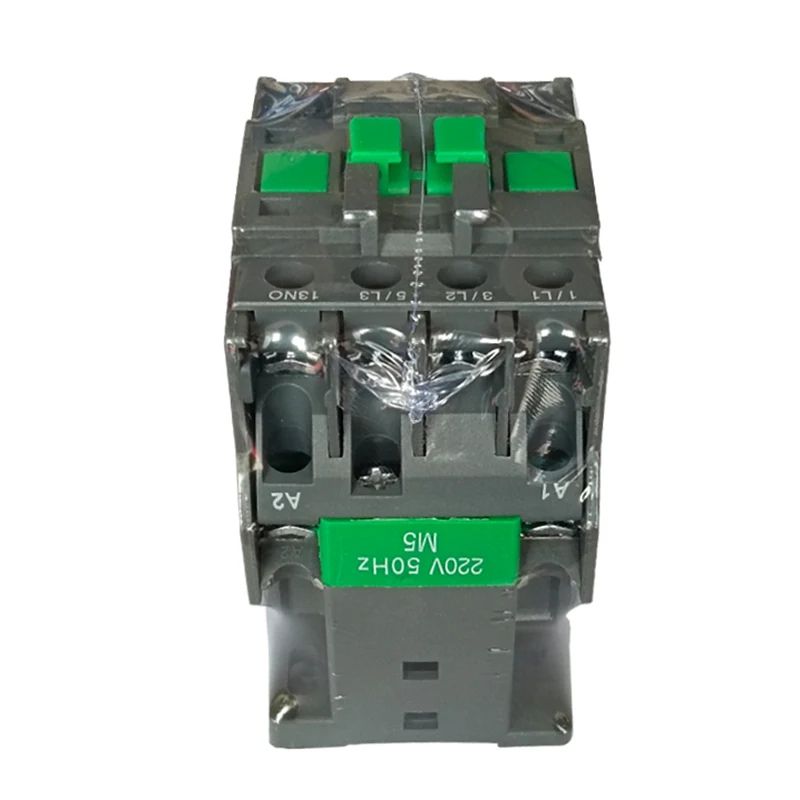

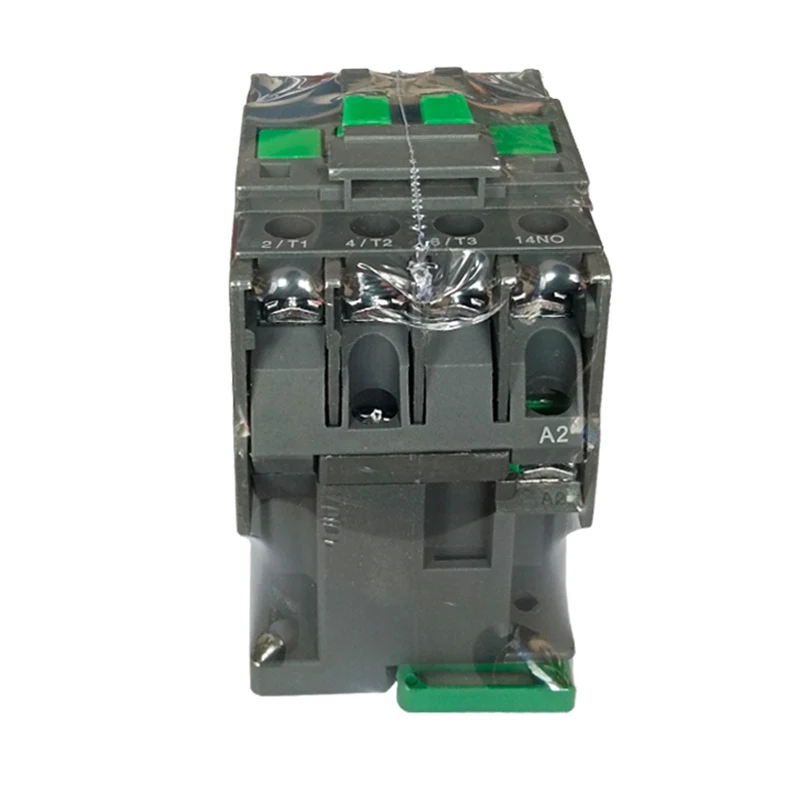

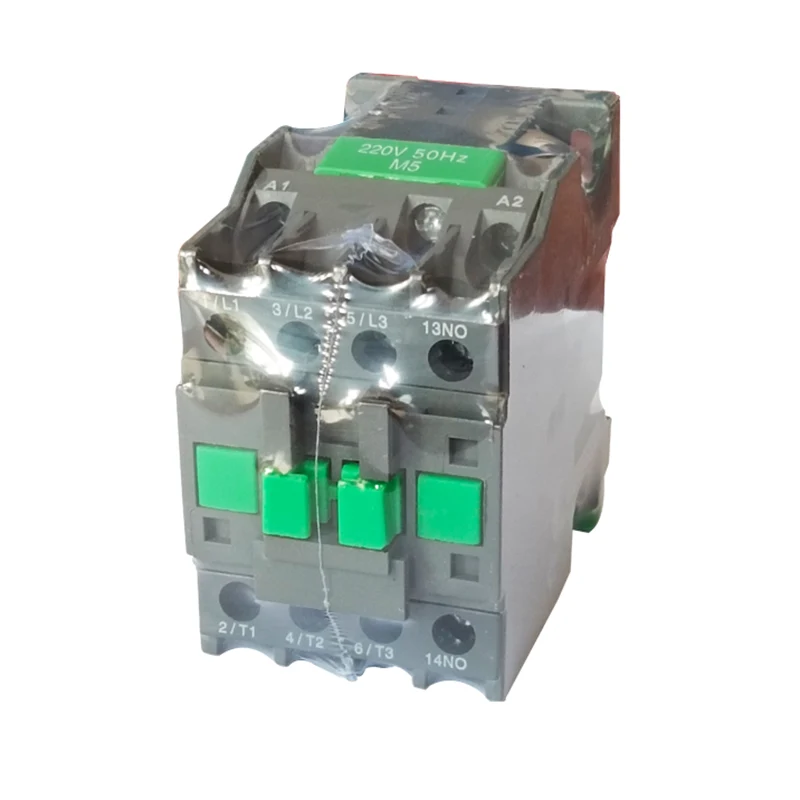

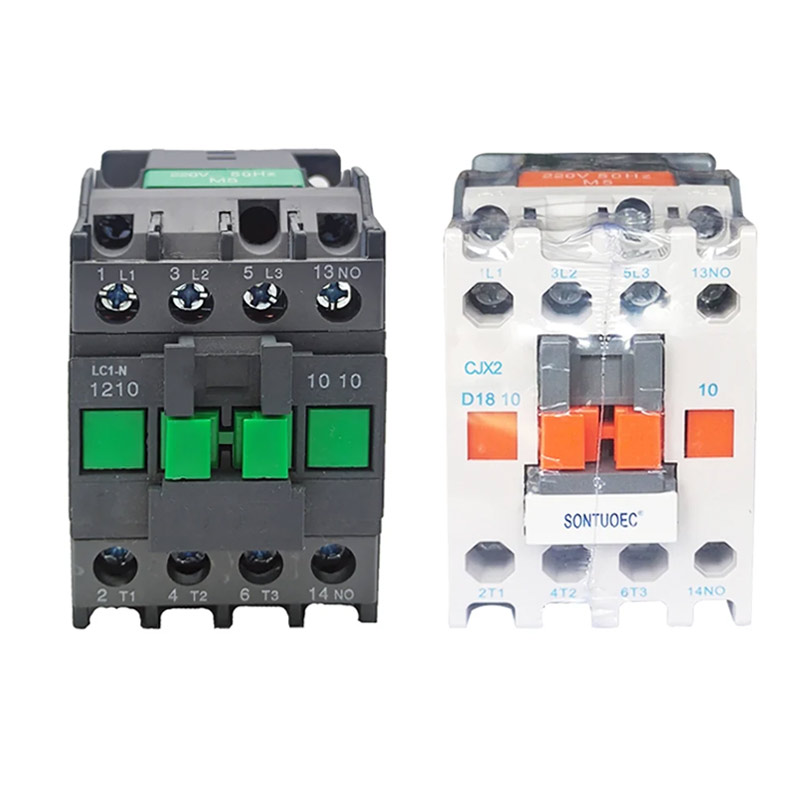

Model:LC1-N1210

Sorğu göndərin

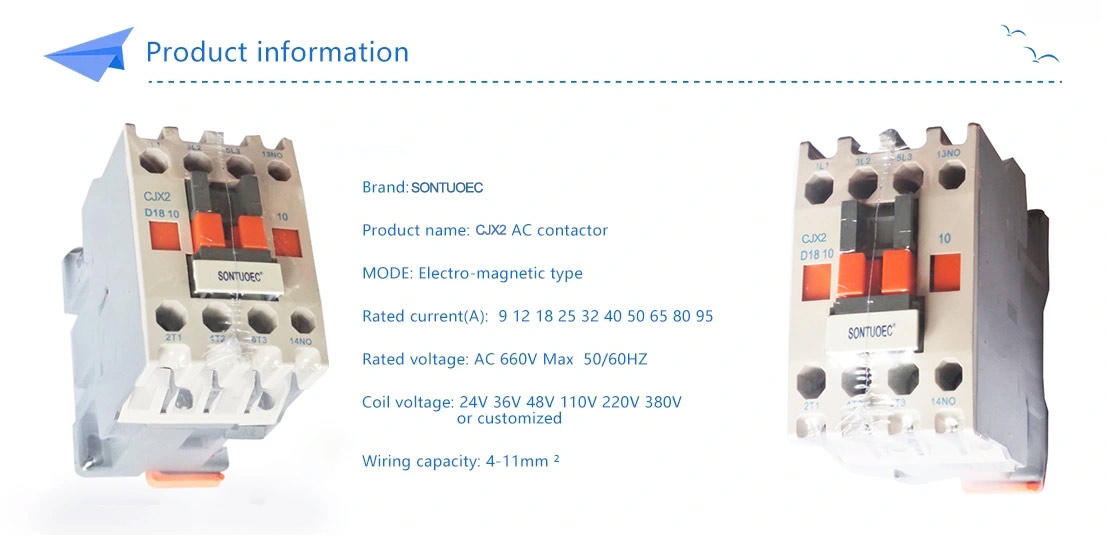

Məhsul təsviri

Tip		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Reytinqli cərəyan (a)	AC3	9	12	18	25	32	40	50	65	80	95
Reytinqli cərəyan (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 fazanın standart reytinqi Motors 50 / 60Hz InclateGory AC-3	220/230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Qiymətləndirilmiş İstilik Cari (A)		20	20	32	40	50	60	80	80	125	125
Elektrik həyatı	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Elektrik həyatı	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Mexanik həyat (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktların sayı	3p + yox					3P + NC + YOX
Kontaktların sayı	3P + NC					3P + NC + YOX

Struktur xüsusiyyətləri

Modul Dizayn: LC1-N Type AC Contactor, istifadəçilərin ehtiyaclarına uyğun olaraq seçmək və birləşdirmək rahat olan tam funksiya birləşməsi ilə modul dizaynını qəbul edir.

Elektromaqnit sistemi: Kontaktyorun vacib bir hissəsi olan elektromaqnit bobin və dəmir nüvəsi daxil olmaqla, əlaqələrin bağlanmasını və əlaqəsini bağlamaq üçün ona güvənir.

Əlaqə sistemi: Əsas əlaqə və köməkçi əlaqə də daxil olmaqla. Əsas əlaqə əsas dövrə bağlamaq və ara vermək və daha böyük cərəyanı idarə etmək üçün istifadə olunur; Köməkçi əlaqə müxtəlif nəzarət metodlarının tələblərinə cavab vermək üçün idarəetmə dövrəsindədir.

ARC söndürmə sistemi: Bir qövs söndürmə cihazı, ümumiyyətlə yarı qapalı uzununa uzununa sürüşmə cihazı ilə təchiz olunmuşdur və qövsün tərəfindən yaradılan dövrə sındırılmasını təmin etmək üçün güclü bir maqnit əsən qövs dövrə ilə təchiz olunmuşdur.

Əməliyyat prinsipi

Nəzarət dövrə enerjili olduqda, elektromaqnit çobanı, kompressorun əsas dövrəsini bağlamaq üçün kontaktları bağlamaq üçün dəmir nüvəsini cəlb edən bir maqnit sahəsini cəlb edir. Nəzarət dövrə qədər enerjili olduqda, maqnit sahəsi yox olur, dəmir nüvəsi baharın hərəkəti altında yenidən qurulur, əlaqə bağlandı və kompressorun əsas dövrəsi də əlaqəsidir.
