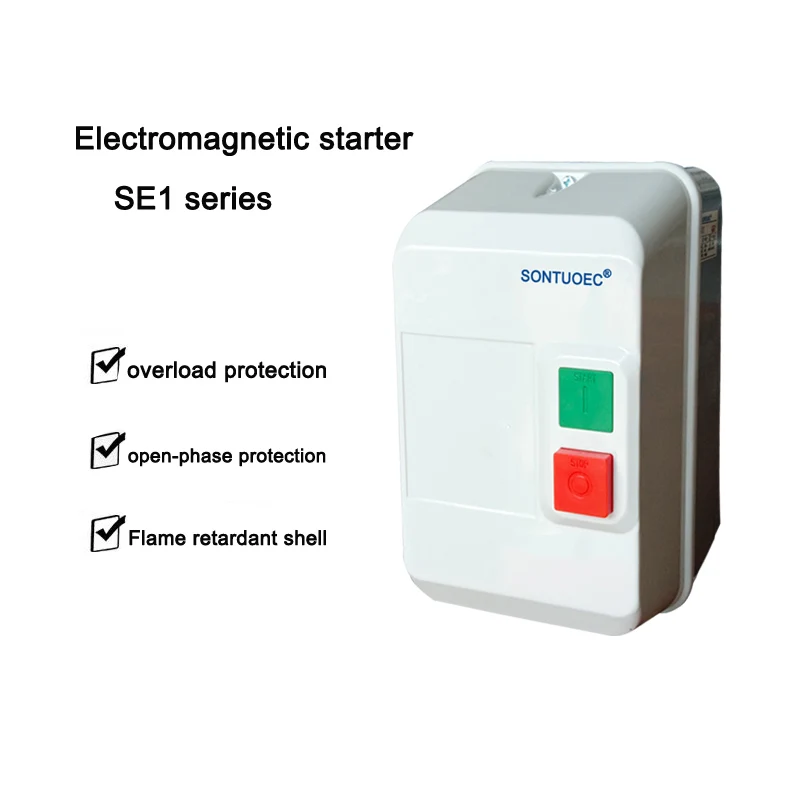

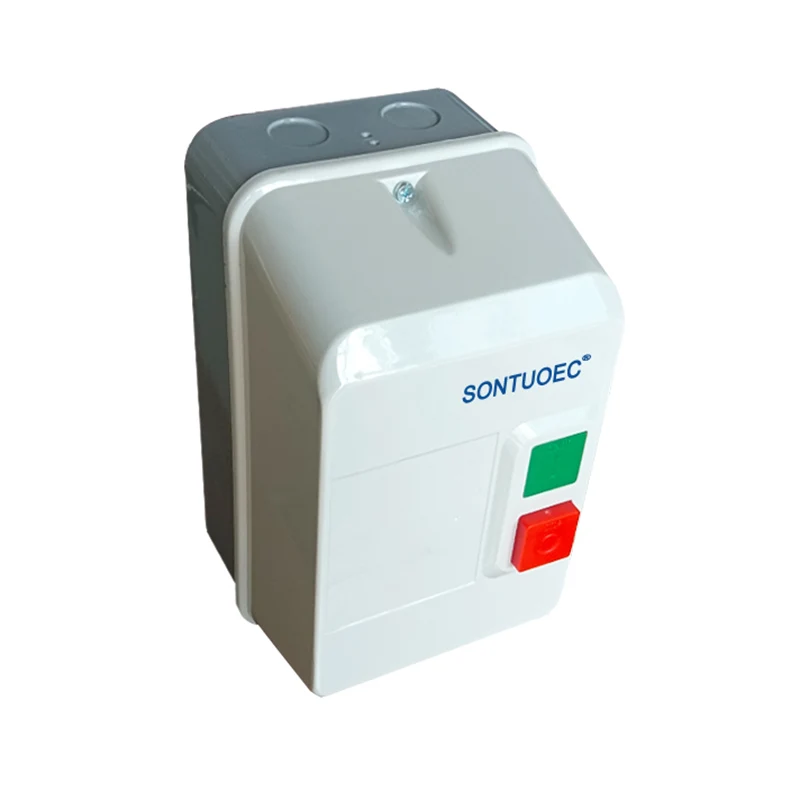

Maqnit başlanğıc (DOL)

Maqnetik Başlanğıc (DOL) Motor, i.E., motorun başlanğıc və dayanmasını (və ya mühərriklərin) dayandırmaq üçün istifadə olunur. Maqnit açarları, xarici maqnit sahəsindəki dəyişikliklərə görə dövrənin söndürülməsinə görə burada əsas rol oynayır və bununla da motorun idarəsini həyata keçirir.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyətlər

Məhsul rejimi nömrəsi və spesifikatyol	SLE1-09 və 12	İkiqat, qorunan Tolp429 (3) və ya, F659 (4)
Üst	SLE1-18 və 25	İkiqat, qorunan tolp427 (3) və ya, f5577 (4)
	SLE1-32 və 95	Mathal, lp65 ilə 559
Nəzarət (2 təkan düymələri toufited əlavə örtüyü)	SLE1-32 və 95	1 yaşıl başlanğıc düyməsinə '1', 1Red Stop / Teset Buttion "O"
Hərf	SLE1-32 və 95	Elektrikolun gücü və idarəetmə rekasit əlaqələri

Əsas texniki parametrlər:

Tip		Sulu	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	Sulu	SLE1-95
KW / HP (AC-3) Təqdim olunan Güc (AC-3) IEC60947-4	220v	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KW / HP (AC-3) Təqdim olunan Güc (AC-3) IEC60947-4	380v	4 / 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Təqdim olunan cərəyan (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Təqdim olunan cərəyan (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Təqdim olunan istilik cərəyanı (a)			25	32	40	50	60	80		125
TƏHLÜKƏSİZLİK DƏYİŞDİRİLMƏSİ (V) 660
Auxicary əlaqə AC-15	Əlaqə	standart	1Ol				1no + 1nc
	Təqdim olunan cərəyan (a)	220v	1.6
	Təqdim olunan cərəyan (a)	380v	0.95
Suitabie Termal Rölesi		LR2D-1305/1314 (0.63 ~ 1.0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Əlavə reytinqi		lp65

Əməliyyat prinsipi

Bir maqnit açar başlanğıc motorunun əməliyyat prinsipi əsasən bir maqnit sahəsinin təsirinə və bir DC motorunun iş prinsipinə əsaslanır. Xarici bir maqnit sahəsi bir maqnit açarına yaxınlaşdıqda, açarın içərisində bir maqnit hiss etmə elementini (məsələn, bir qamış) tetikler, kontaktları bağlamağa və ya qırılmasına səbəb olur, beləliklə, dövrənin açılışını və bağlanmasına nəzarət edir. Dövr bağlandıqdan sonra, cari motor vasitəsilə axır, fırlanan başlamağa səbəb olur. DC Motors, digər tərəfdən, enerjili bir dirijorun bir elektromaqnit qüvvəsinin hərəkəti ilə maqnit sahəsində hərəkət etdiyi prinsip üzərində işləyin.

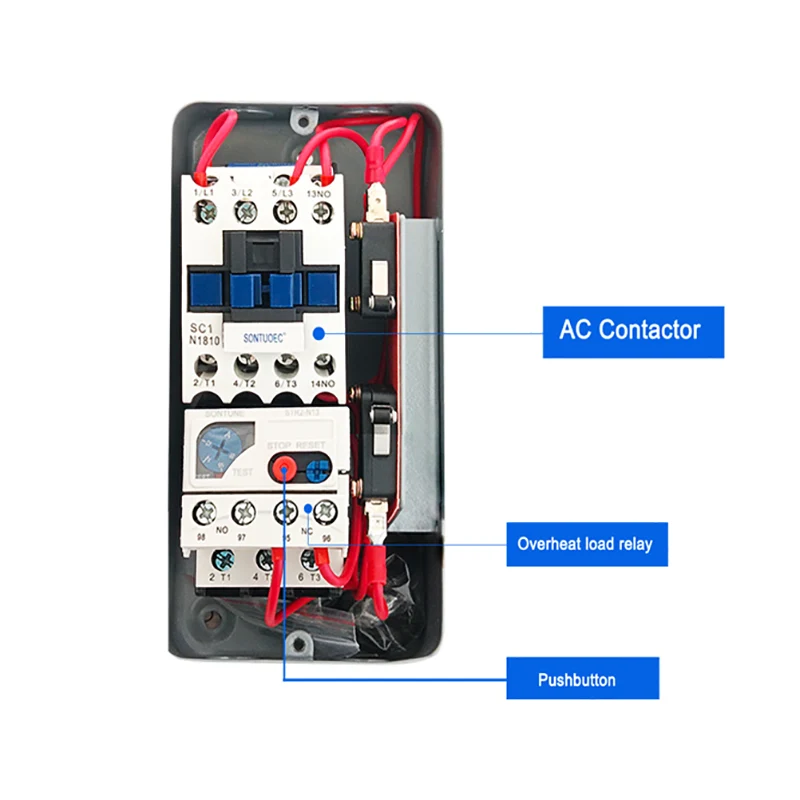

Əsas komponentlər

Maqnit açarı: Adətən xarici maqnit sahələrini aşkar etmək və bir dövrə açmaq və söndürmək üçün istifadə olunan bir maqnit hiss etmə elementindən və tetikleme cihazından ibarətdir.

Elektrikli motor: Elektrik enerjisini mexaniki enerjiyə çevirən və fırlanma yolu ilə müxtəlif cihazları idarə edən bir cihaz.

Nəzarət dövrə: Xarici siqnallar almaq və siqnallara uyğun olaraq maqnit açarı və motorun iş vəziyyətini idarə etmək üçün istifadə olunur.
