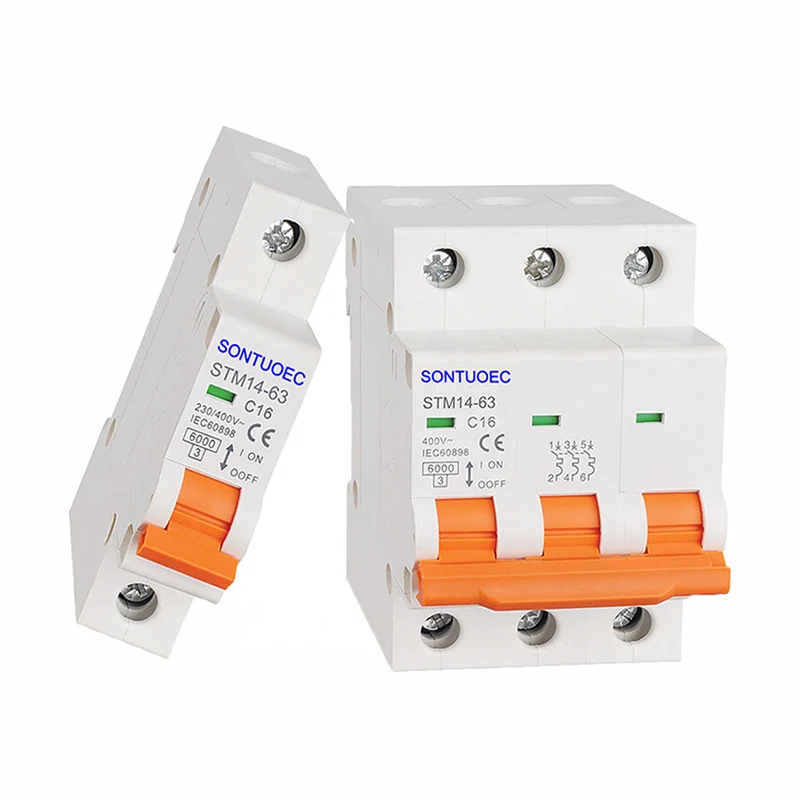

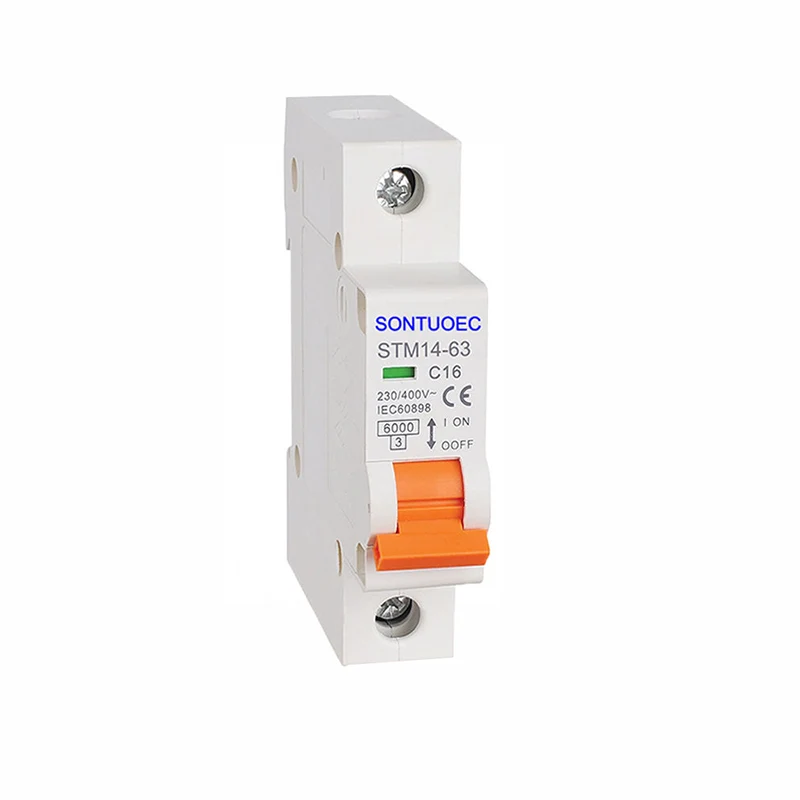

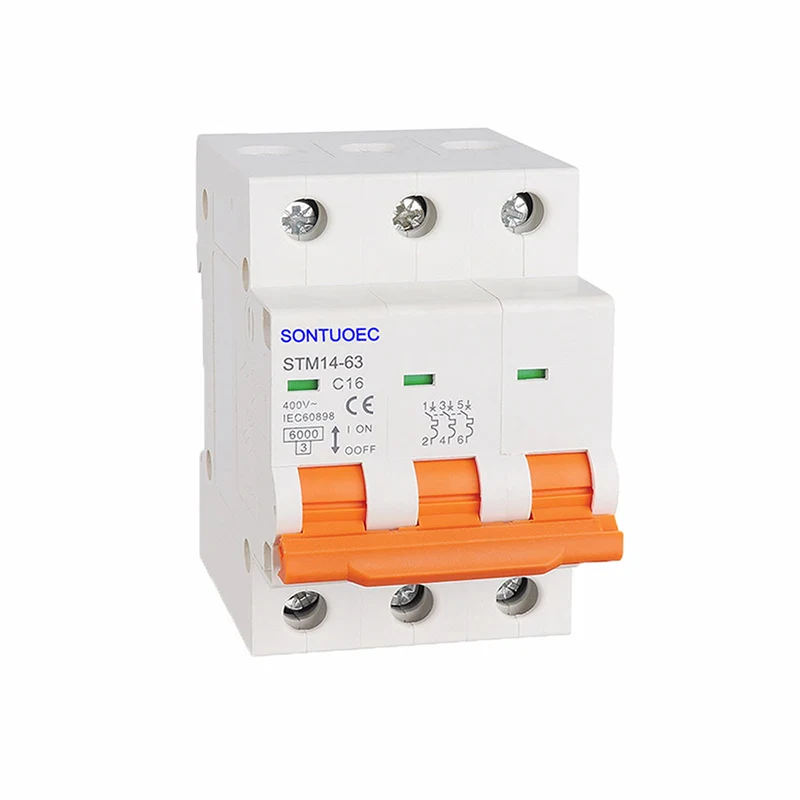

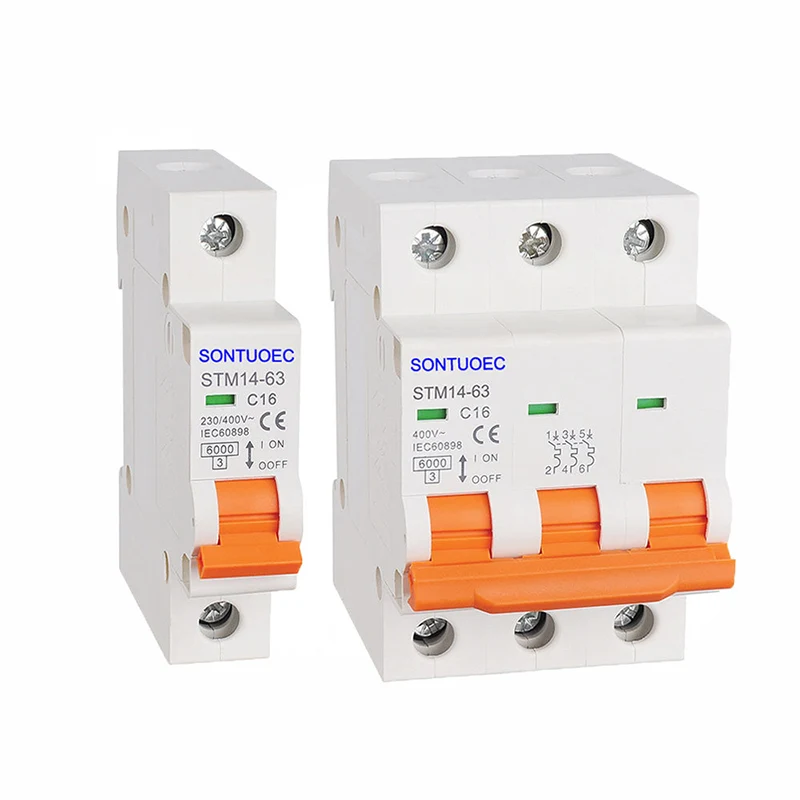

Mini MCB miniatür dövrə açarı, elektrik sxemlərini həddindən artıq yükləmə və ya qısa sxemlər nəticəsində yaranan zərərdən qorumaq üçün hazırlanmış avtomatik idarə olunan elektrik açarıdır. Normal dövrə şəraitində, eləcə də müəyyən edilmiş anormal dövrə şəraiti altında mövcud olan cərəyanı həyata keçirmək və cari işə başlamaq, yandırmaq, yandırmaq və pozmaq qabiliyyətinə malikdir.
Model |
STM14-63 |
Standart |
IEC60898-1 |
Qütb |
1p, 2p, 3p, 4p |
Tripi əyrisi |
B, c, d |
Qısa dövrə tutumu (ICN) qiymətləndirdi |
3KA, 4.5ka, 6KA |
Reytinqli cərəyan (in) |
1,2,4,610,16,25,25,32,40,65,63A |
Qiymətli gərginlik (un) |
AC230 (240) / 400 (415) v |
Maqnit buraxılışları |
B Curve: 3in və 5 arasında C əyilməsi: 5ina və 10in arasında D əyri: 10ina və 14 arasında |
Elektroment |
6000-dən çox dövr |
Kiçik ölçü: Mini MCB miniatür dövrə açarı, quraşdırmaq və istifadə etmək asan olan kiçik ölçülü və yüngül çəki ilə xarakterizə olunur.
Etibarlı Əməliyyat: Daxili quruluşu və materialları elektrik enerjisi və şəxsi təhlükəsizliyi qorumaq üçün dövrədə yük və ya qısa qapanma olduqda, elektrik təchizatı tez bir zamanda kəsildiyini təmin etmək üçün yaxşı hazırlanmışdır.
Geniş istifadə olunur: Yaşayış, ticarət binalarında və sənaye obyektlərində elektrik enerjisinin elektrik enerjisi paylama cihazlarında ən çox istifadə olunan terminal qorunması cihazı kimi geniş istifadə olunur.
Mini MCB, cari izləməklə qısa qapanma və həddindən artıq yükləmə prinsipi üzərində işləyir. Bir dövrədə qısa bir dövrə çatışmazlığı baş verdikdə, MCB, həddindən artıq cərəyanın yanğına və digər təhlükəsizlik hadisələrinin qarşısını almaq üçün dərhal dövranı ayıracaqdır. Dövrdə bir həddən artıq yük olduqda, MCB elektrik avadanlıqlarını zərərdən qorumaq üçün müəyyən bir müddət ərzində dövrəni ayıran bir dövrdə gecikdirəcəkdir. Bundan əlavə, bəzi mini MCB-lər elektrik avadanlıqlarına zərərin qarşısını almaq üçün gərginlik anormal olduqda (çox yüksək) olduqda, dövrəni kəsən həddindən artıq bir qoruma funksiyasına malikdir.
Mini MCBS müxtəlif elektrik sistemlərinin ehtiyaclarını ödəmək üçün müxtəlif növlərdə mövcuddur. Ümumi növlərə aşağıdakılar daxildir:
Standart: Tipik olaraq, reytinqli sıra, qiymətləndirilən gərginlik, qısa qapanma qabiliyyəti və dirəklərin sayı kimi partiyonerlər olan yaşayış və ticarət binalarında istifadə olunur.
İzolyasiya: elektrik sisteminin təhlükəsiz saxlanması üçün güc mənbəyini və yükünü tamamilə təcrid edə bilər.
Seqmentli dövrə növü: Reytinqli cərəyan daxilində, MCB-nin ayırma funksiyası dövrənin enerjisinin enerjisini qorumaq üçün dəyişdirilə bilər.
Qalıq cari növü: Sızma qorunması açarları kimi də tanınır, sızmalarda sızma nöqsanlarını aşkar etməyə və güc təchizatını avtomatik olaraq kəsməyə qadirdirlər.
Aşırı yükləmədən qorunma növü: Elektrik avadanlıqlarını və məftillərini qorumaq üçün həddindən artıq cərəyan və kəsmə gücünü aşkar etməyə qadirdir.
Çox funksiyalı tip: Yükləmə qorunması, qısa qapanma və sızma qorunması kimi müxtəlif funksiyaları birləşdirir.
İdarəetmə növü: Operatora elektrik avadanlıqlarına nəzarət üçün dövrə əl ilə açmağa və ya bağlamağa imkan verir.
Mini MCBS seçərkən, qiymətləndirilən gərginlik, reytinqli, qırılma qabiliyyəti, əməliyyat xüsusiyyətləri və ətraf mühit şəraiti kimi amillər nəzərə alınmalıdır. Xüsusi dövrə və yük tələblərinə uyğun olaraq uyğun MCB-ni seçmək də lazımdır.
