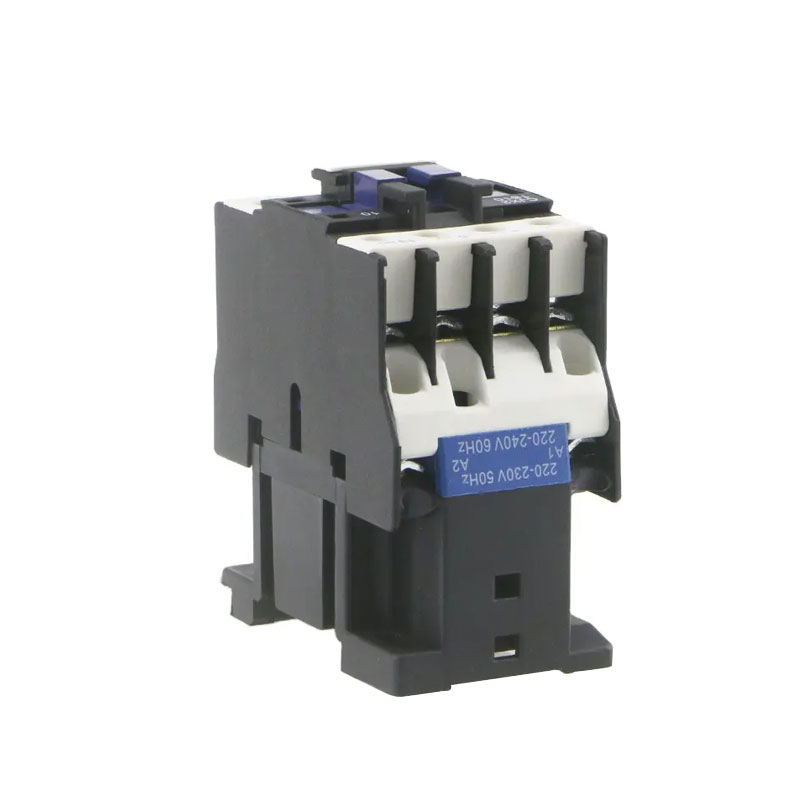

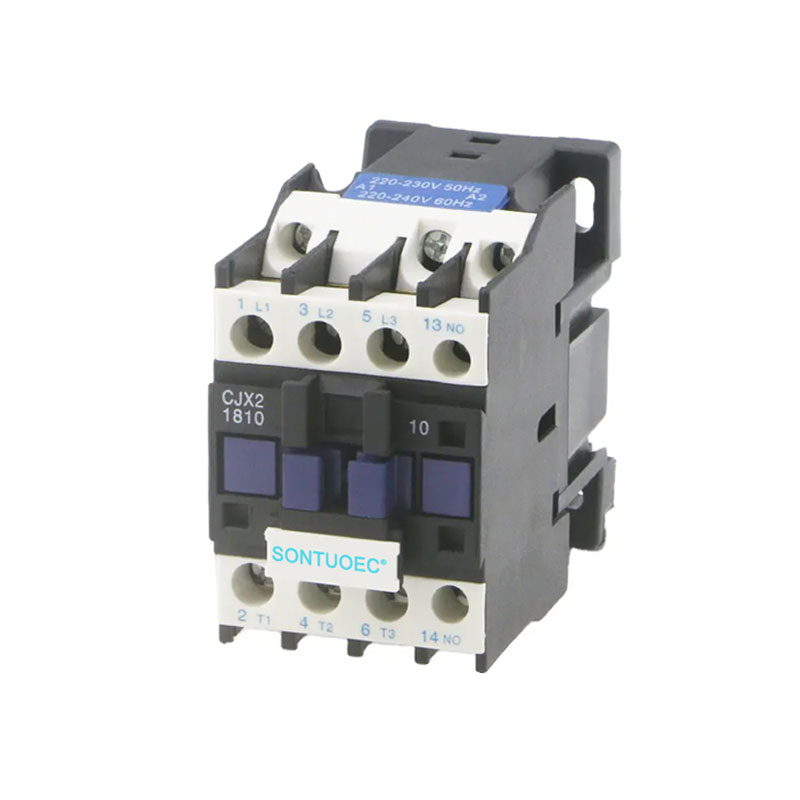

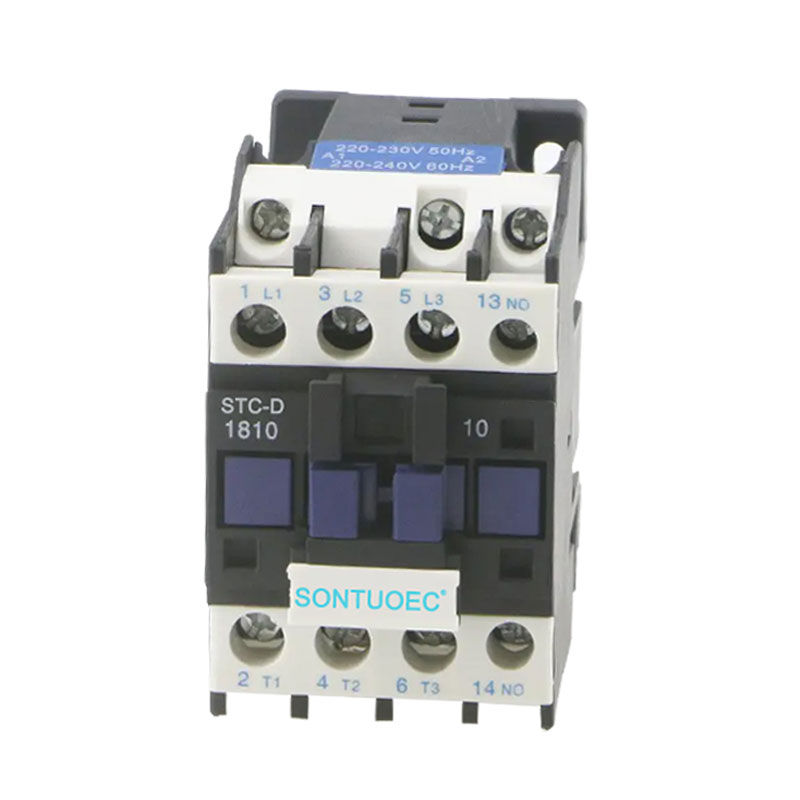

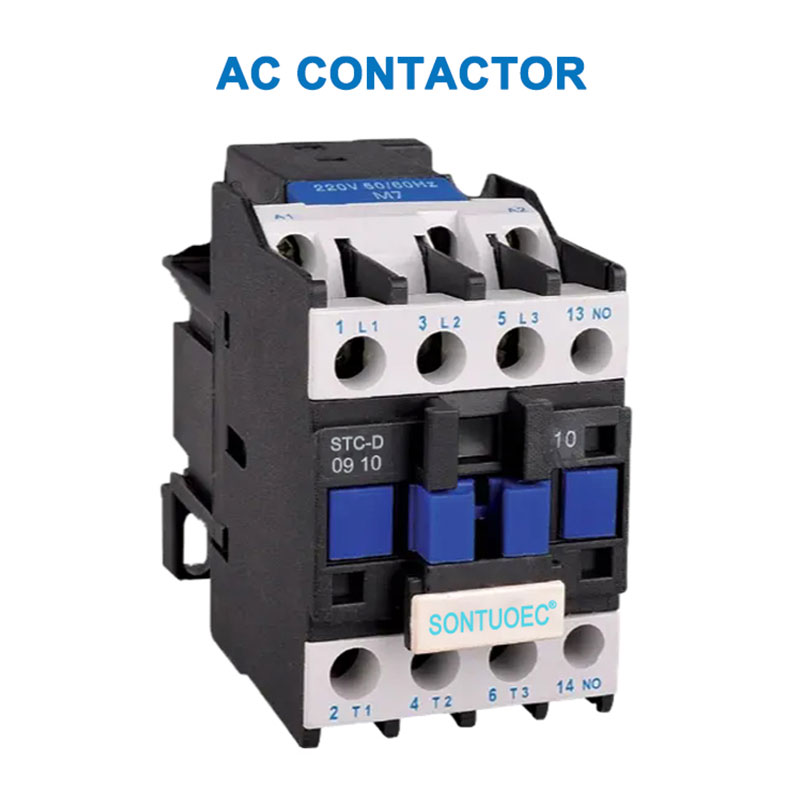

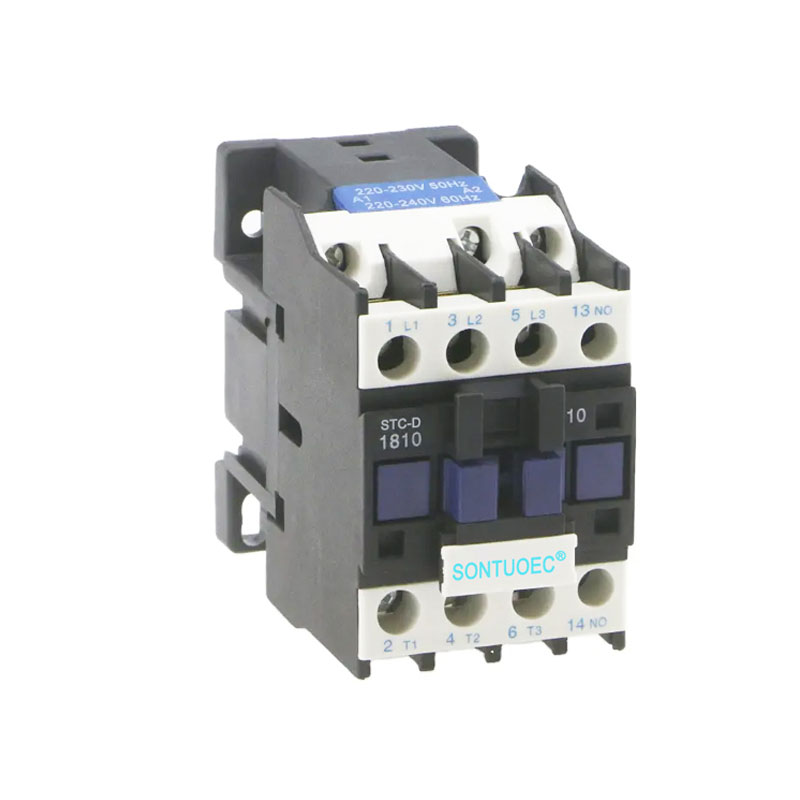

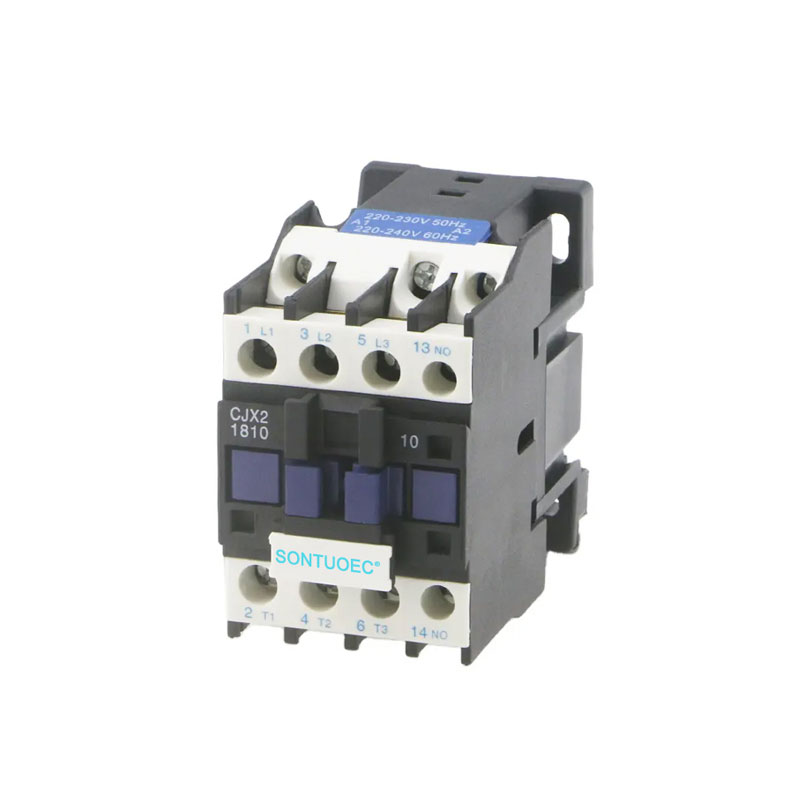

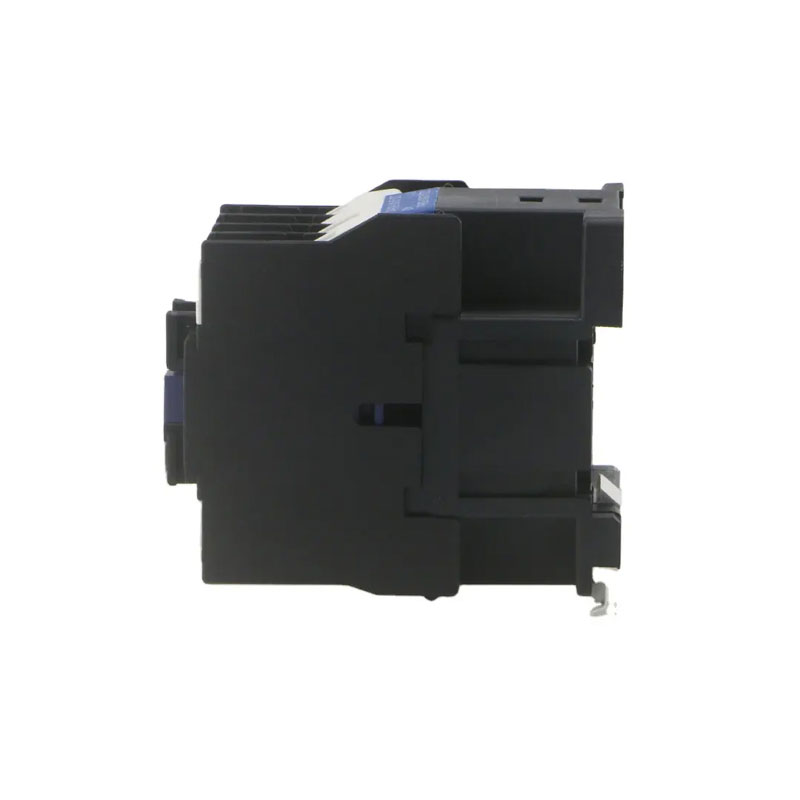

STC-D AC kontaktoru

STC-D AC kontaktoru AC dövrələrini uzaqdan idarə etmək və tez-tez yandırmaq və ya söndürmək üçün istifadə olunan elektrik komponentidir. Əsasən elektrik enerjisi sistemlərində sxemlərin açılması və idarə edilməsi, sənaye avtomatlaşdırmasında mühərriklərin, işıqlandırmanın və digər elektrik yüklərinin uzaqdan idarə edilməsi üçün istifadə olunur. Alternativ cərəyan (AC) kontaktoru, yəni STC-D AC kontaktoru sənaye elektrik enerjisi sistemində və elektrik enerjisi sistemində əvəzsiz rol oynayan mühüm elektrik idarəetmə avadanlığıdır.

Model:STC-D

Sorğu göndərin

Məhsul təsviri

Növ		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nominal iş cərəyanı (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nominal iş cərəyanı (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 fazalı standart güc göstəriciləri mühərriklər 50/60Hz kateqoriya AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominal istilik cərəyanı (A)		20	20	32	40	50	60	80	80	125	125
Elektrik ömrü	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrik ömrü	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mexanik istifadə müddəti (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Əlaqələrin sayı	3P+NO					3P+NC+NO
Əlaqələrin sayı	3P+NC					3P+NC+NO

Struktur və iş prinsipi

Struktur: STC-D AC kontaktoru əsasən elektromaqnit sistemdən (dəmir nüvə, bobin və qısaqapanma halqası və s. daxil olmaqla), kontakt sistemindən (əsas kontakt və köməkçi kontakt daxil olmaqla) və qövs söndürmə qurğusundan ibarətdir.

İş prinsipi: STC-D AC kontaktorunun bobininə enerji verildikdə, dəmir nüvəsi maqnit sahəsi yaradır ki, bu da armaturu özünə cəlb edir və kontaktları hərəkətə keçirməyə sövq edir, beləliklə, əsas kontaktlar və köməkçi kontaktlar bağlanır və ya ayrılır, beləliklə, dövrənin açılıb-sönməsinə nəzarət edir. Qövs söndürmə cihazı kontaktları zədələnmədən qorumaq üçün kontaktlar ayrıldıqda qövsü söndürmək üçün istifadə olunur.

STC-D AC Contactor

Növləri və xüsusiyyətləri

1.Növlər:

STC-D AC kontaktorları istifadəsinə və performansına görə sənaye kontaktorları, bina və məişət kontaktorları kimi müxtəlif növlərə təsnif edilə bilər. Ümumi modellərə CJ seriyası (məsələn, CJX2 seriyası, CJ20 seriyası, CJT1 seriyası), həmçinin ABB, Siemens, Schneider və digər markaların seriya məhsulları daxildir.

2. Xüsusiyyətlər:

Etibarlı iş: STC-D AC kontaktorları yüksək iş etibarlılığına və dayanıqlığına malikdir və böyük cərəyanlara və gərginliyə tab gətirə bilir.

Sabit performans: onun əlaqə sistemi yaxşı elektrik keçiriciliyi və yüksək temperaturda aşınma müqaviməti olan yüksək keyfiyyətli materiallardan hazırlanmışdır.

Rahat texniki xidmət: STC-D AC kontaktorları kompakt quruluşa malikdir və quraşdırmaq və saxlamaq asandır.

Tətbiq Ssenariləri

STC-D AC kontaktorları enerji sistemlərində, sənaye avtomatlaşdırmasında, bina və məişət elektrik cihazlarında geniş tətbiq sahəsinə malikdir. Məsələn, güc sistemində, mühərrikin başlanğıc-stopunu və istiqamətini dəyişdirməsini idarə etmək üçün istifadə edilə bilər; sənaye avtomatlaşdırmasında istehsal xəttində müxtəlif elektrik avadanlıqlarının start-stopuna nəzarət etmək üçün istifadə edilə bilər; binada və məişət elektrik cihazlarında işıqlandırma və kondisioner kimi avadanlıqların yandırılıb-söndürülməsinə nəzarət etmək üçün istifadə edilə bilər.
