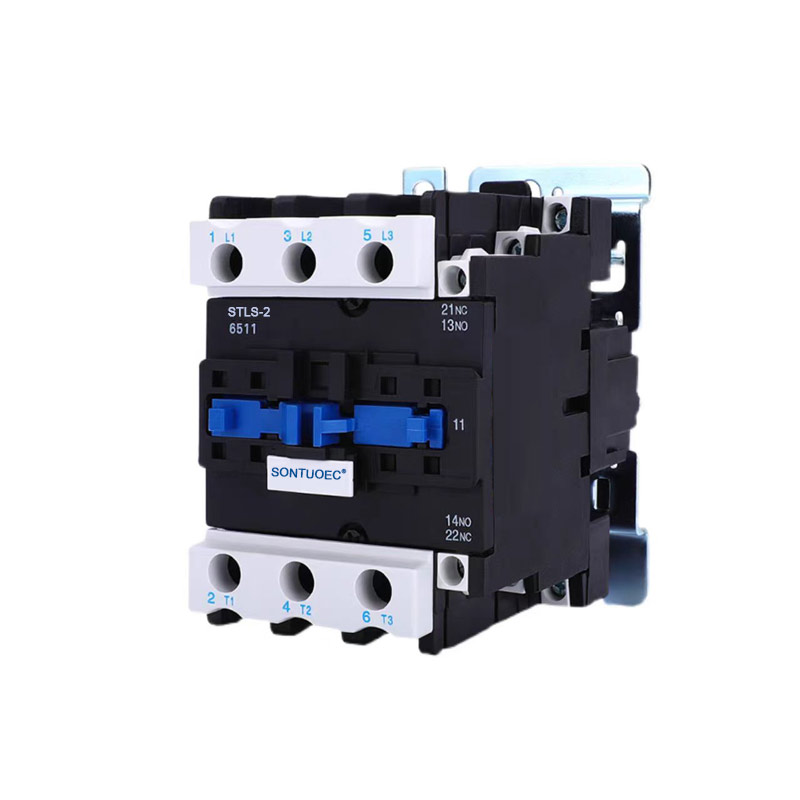

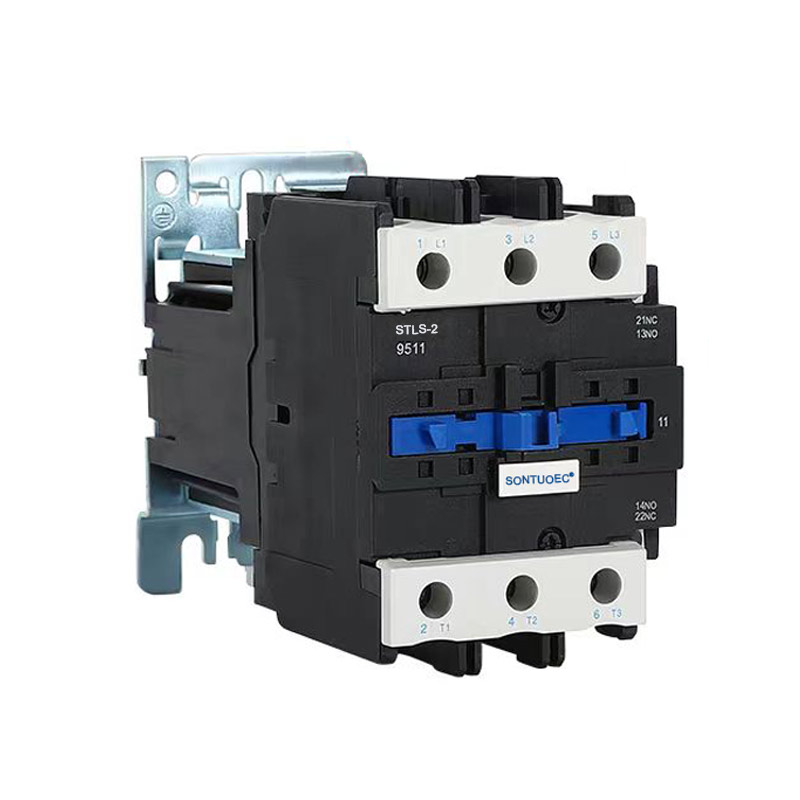

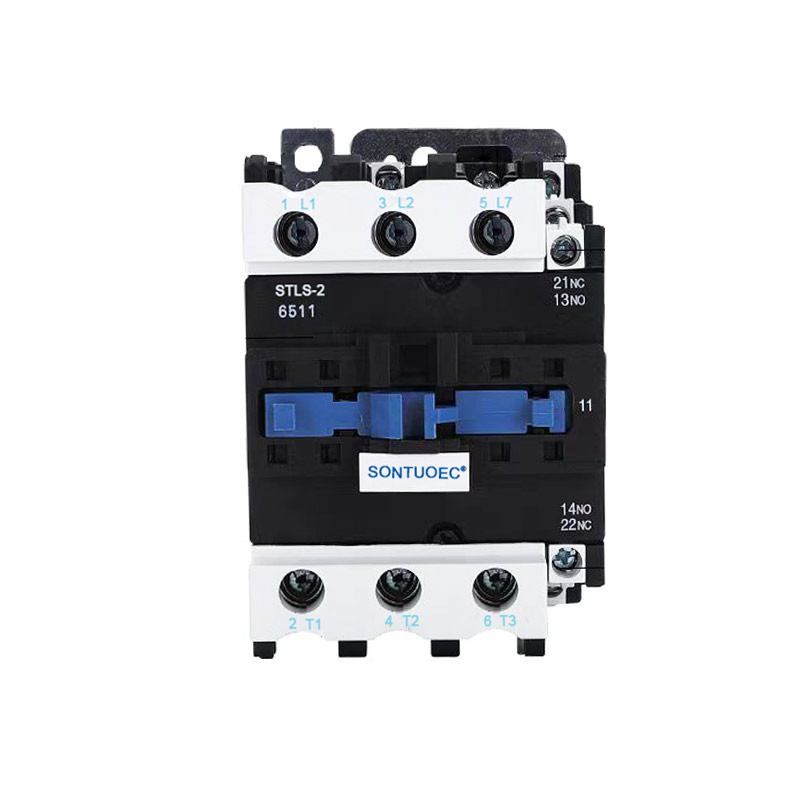

Stls-2(Cjx2) Seriyası Mexaniki Kilitləmə Kontaktörü

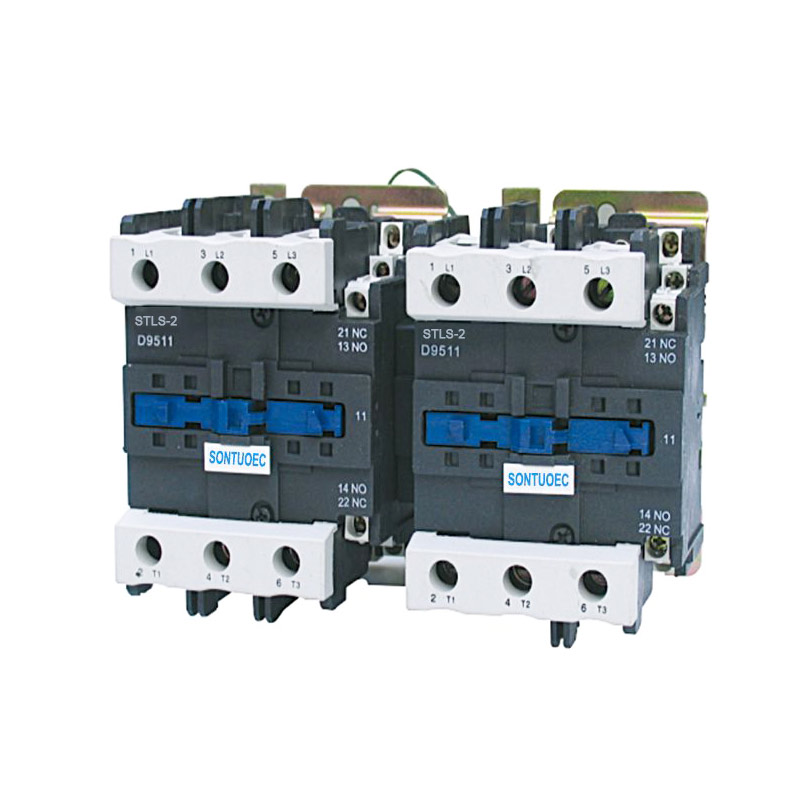

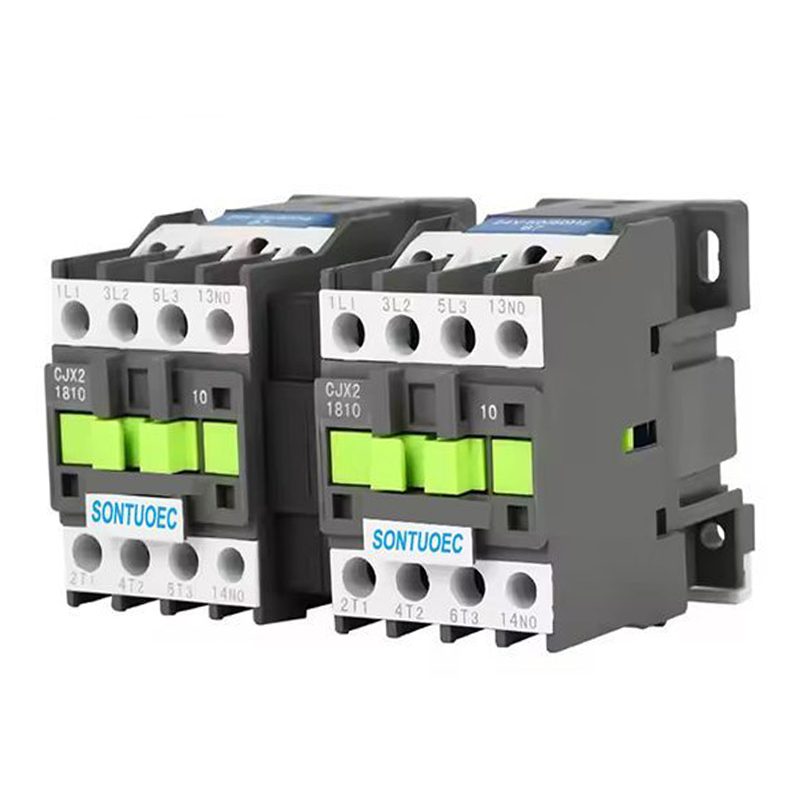

Stls-2(Cjx2) seriyalı mexaniki bloklama kontaktoru nominal gərginlik 660V AC 50Hz, cərəyan 620A-a qədər olan dövrələrdə mühərriki idarə etmək üçün konvertasiya edilə bilən dövrələrdə istifadə üçün uyğundur. Bu mexaniki kilidləmə cihazı iki konvertasiya edilə bilən kontaktorun kontaktlarının dəyişdirilməsini təmin edir. IEC60947-4-1 Standartlarına uyğundur.

Model:STLS-2(CJX2)

Sorğu göndərin

Məhsul təsviri

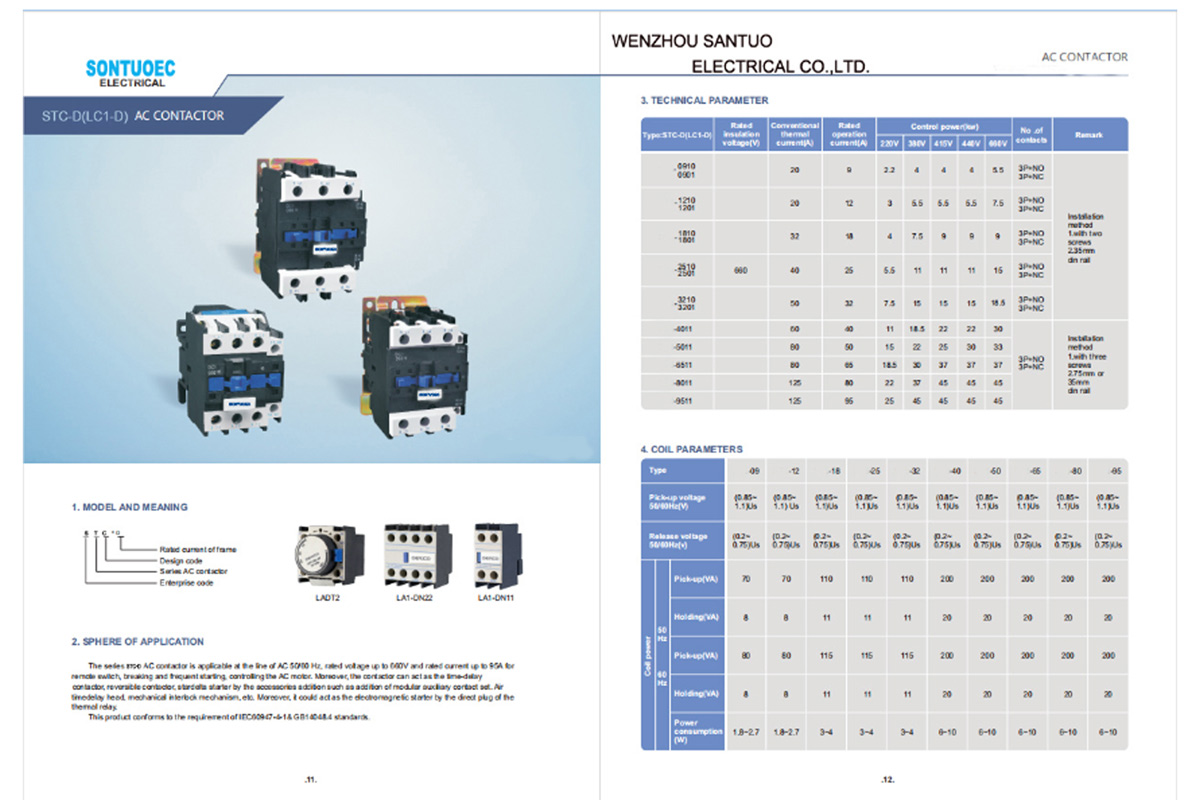

Növ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Nominal izolyasiya gərginliyi		660	660	660	660	660	660	660	660	660	660
şərti termal		20	24	32	40	50	60	75	80	110	125
cari		20	24	32	40	50	60	75	80	110	125
Qiymətləndirilmiş əməliyyat		9	12	16	25	32	40	50	63	80	95
cari		9	12	16	25	32	40	50	63	80	95
nəzarət olunur	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
güc (kVt)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Qeyd		-nin quraşdırılması					-nin quraşdırılması
		rele iki vint istifadə edə bilər					rele üç ola bilər
		və həmçinin 35 mm-dən istifadə edin					vintlər və həmçinin istifadə edin
		quraşdırma dəmir yolu					75mm və ya 35mm quraşdırma
							dəmir yolu

Quruluş və xüsusiyyətləri

Struktur:

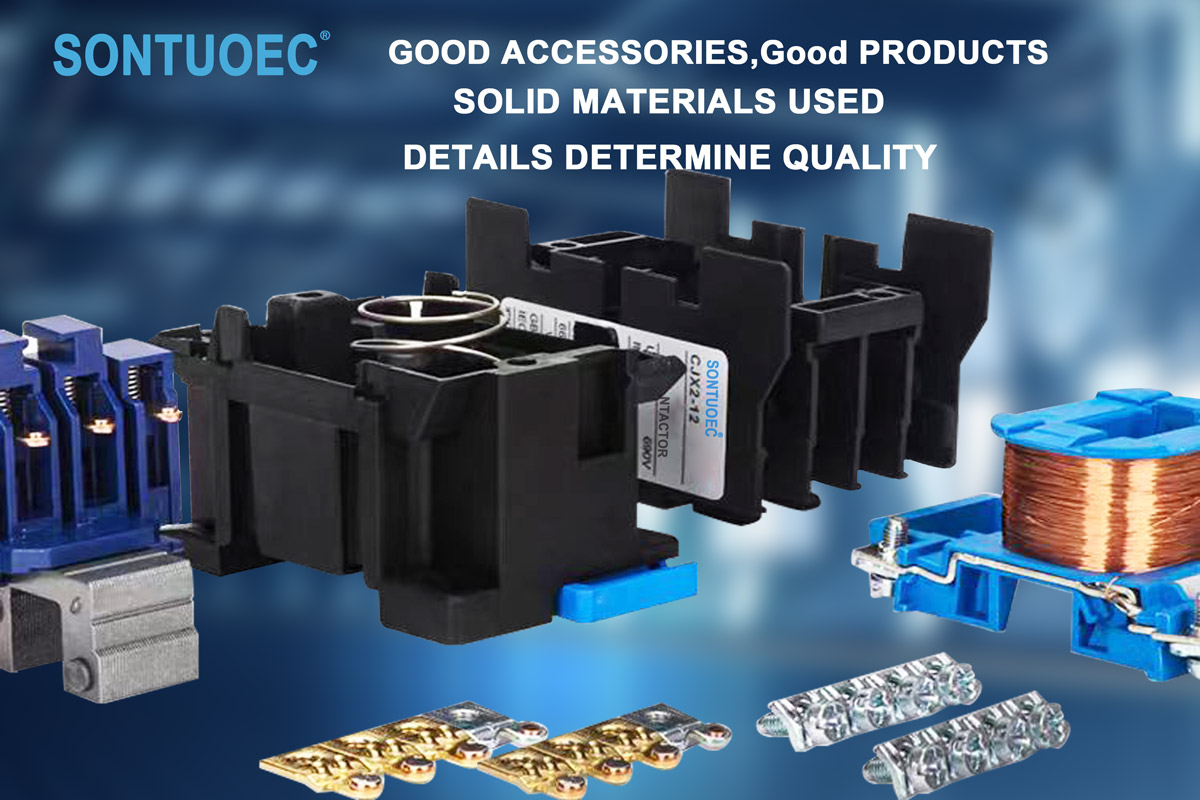

3P AC kontaktoru adətən elektromaqnit sistemdən (bobin, nüvə və s. daxil olmaqla), kontakt sistemi (əsas kontakt və köməkçi kontakt daxil olmaqla), qövs söndürmə cihazı və qabıqdan və digər hissələrdən ibarətdir. Onların arasında əsas kontakt yüksək cərəyan keçirmək üçün, köməkçi kontakt isə idarəetmə siqnallarının ötürülməsi və əks əlaqəsini həyata keçirmək üçün istifadə olunur.

Xüsusiyyətlər:

Üç müstəqil kontaktla eyni anda üç fazalı gücü və bir sıfır xətti idarə edə bilər.

Kontakt sistemi yaxşı keçiriciliyə və aşınmaya davamlı yüksək keyfiyyətli materiallardan hazırlanmışdır.

Elektromaqnit sistemi kontaktları etibarlı şəkildə bağlamaq və sərbəst buraxmaq üçün kifayət qədər emiş gücünə malikdir.

Qövs söndürmə cihazı kontaktları zədələnmədən qoruyaraq, kontaktlar kəsildikdə yaranan qövsü effektiv şəkildə söndürə bilər.

Stls-2(Cjx2) seriyalı mexaniki bloklama kontaktoru 660V AC 50Hz və ya 60Hz-ə qədər nominal gərginlikdən, 95A-a qədər nominal cərəyandan istifadə etmək, AC mühərrikini hazırlamaq və sındırmaq, tez-tez işə salmaq və idarə etmək üçün uyğundur. Köməkçi kontakt bloku, taymer gecikməsi və maşın bloklama cihazı və s. ilə birlikdə gecikmə kontaktoru, mexaniki kilidləmə kontaktoru, ulduz-üçbucaq başlanğıcı olur. Termal röle ilə elektromaqnit başlanğıcına birləşdirilir. Kontaktör IEC 60947-1-ə uyğun olaraq istehsal olunur.

Əməliyyat prinsipi

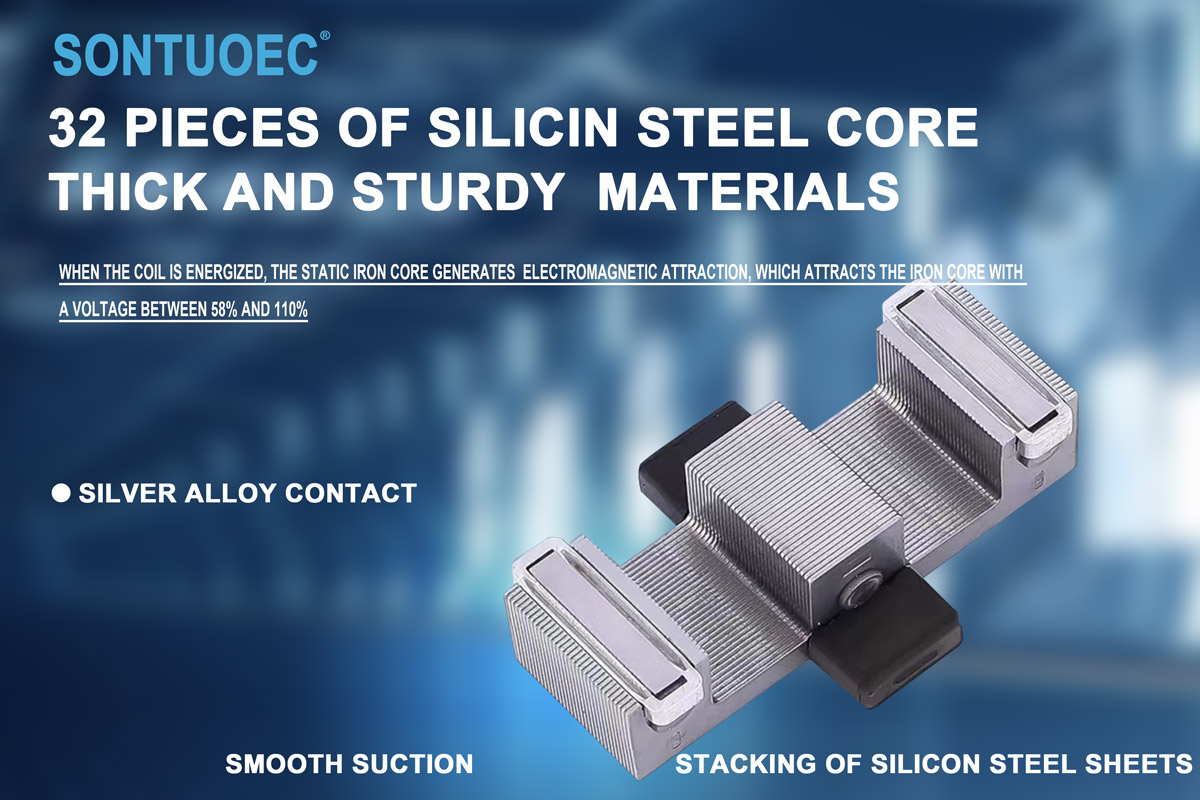

3P AC kontaktorunun sarğısına enerji verildikdə, dəmir nüvəsi maqnit yaradır və əlaqə sistemini bağlamaq üçün cəlb edir, beləliklə üç fazalı enerji təchizatı və sıfır naqili birləşdirir. Bobin enerjisi kəsildikdə, nüvə öz maqnitliyini itirir və əlaqə sistemi yayın təsiri altında ayrılır, beləliklə, üç fazalı enerji təchizatı sıfır xəttdən ayrılır. Beləliklə, 3P AC Kontaktör elektrik yüklərinin uzaqdan idarə edilməsini həyata keçirə bilər.
