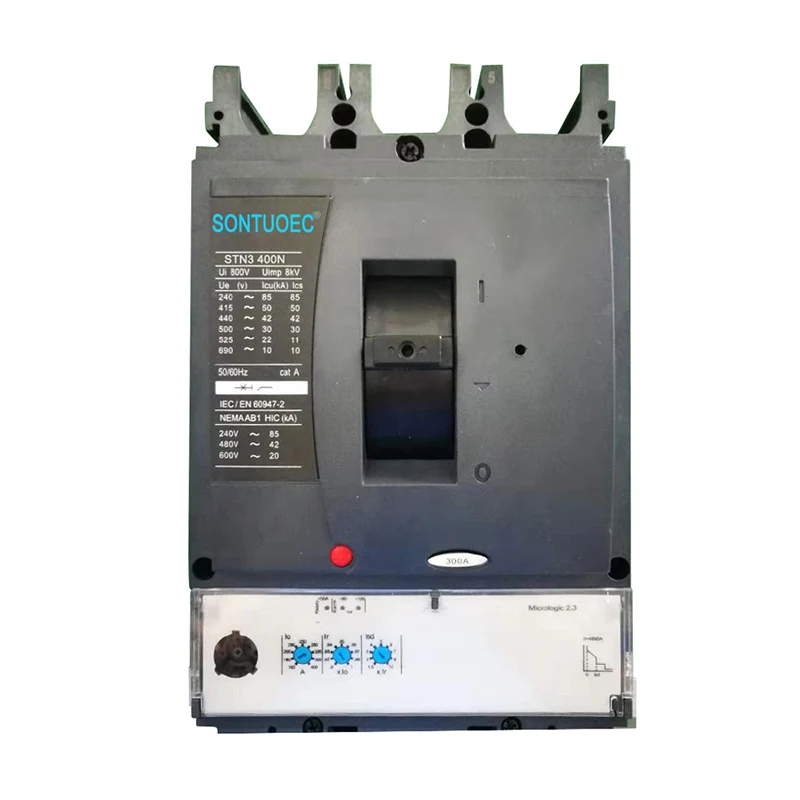

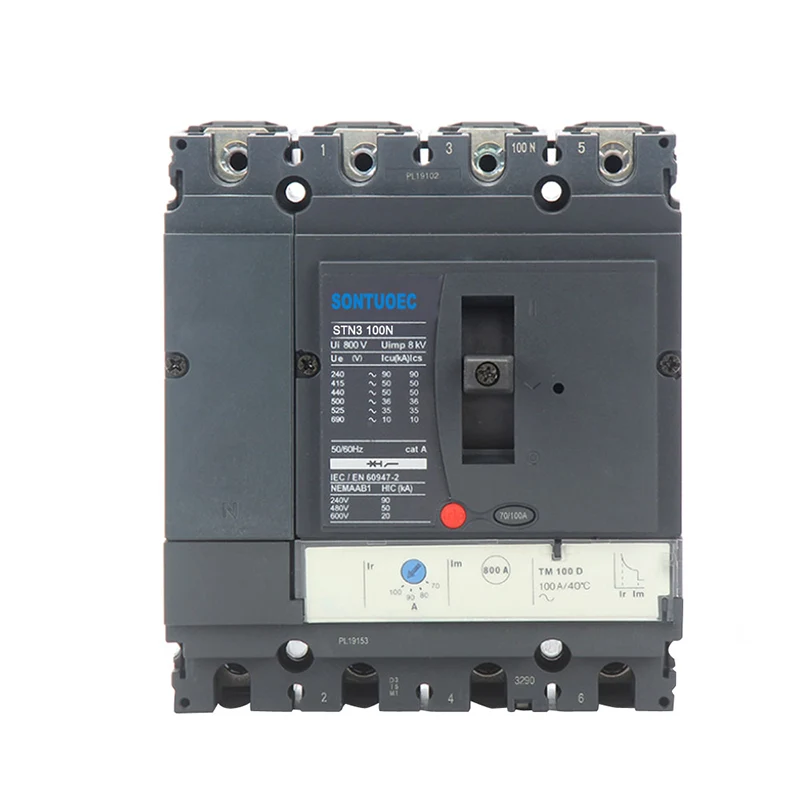

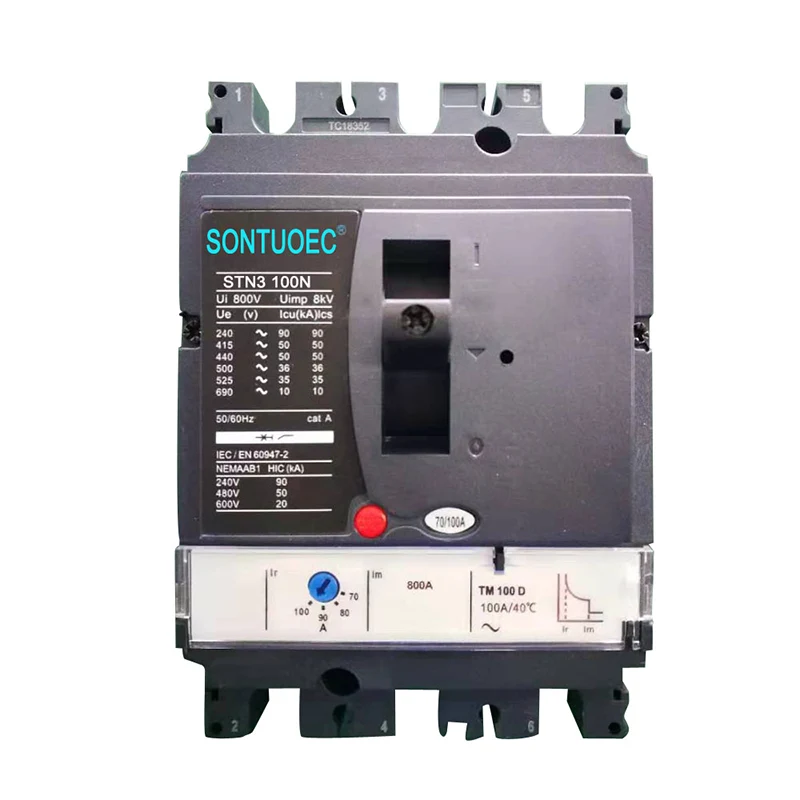

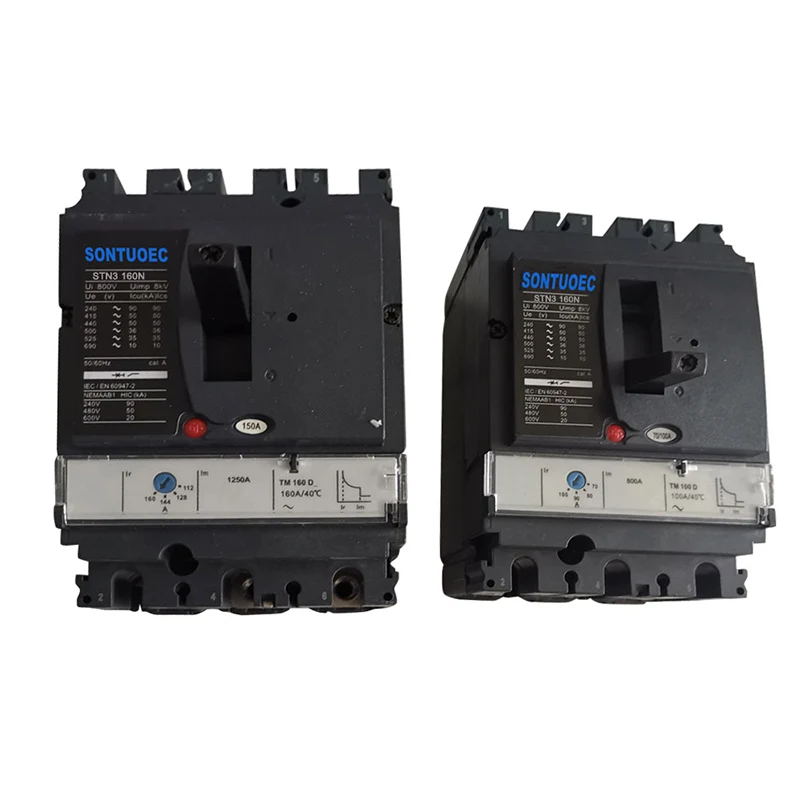

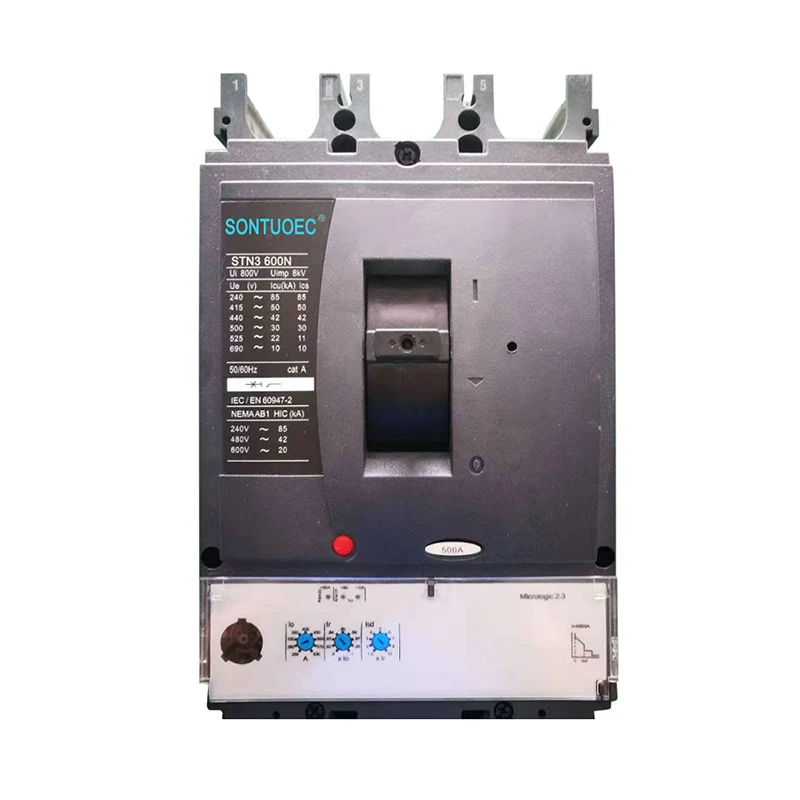

Stn3 tipli kalıplı qutu dövrə qırıcısı

STN3 tipli qəliblənmiş qutu dövrə açarı müxtəlif tətbiqlərdə elektrik qorunması üçün etibarlı və inkişaf etmiş bir həlldir. Onun kompakt dizaynı, hərtərəfli qorunma xüsusiyyətləri və rabitə imkanları onu müasir elektrik sistemləri üçün ideal bir seçim halına gətirir.

Model:STN3

Sorğu göndərin

Məhsul təsviri

Xüsusiyyətlər	Stn3 100				STN3 160				Stn3 250				STN3 400				STN3 630
Çərçivə cərəyanı (a)	100				160				250				400				630
Qütblərin sayı	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Tutum (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (dən)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380 / 415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Qiymətləndirilən izolyasiya gərginliyi	AC800V
İş gərginliyi qiymətləndirilib	AC690V
Qiymətləndirilən cərəyan, termal sürüşmə, tmd, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Rated cari, elektron sürüşmə, mikrofon, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Köməkçi, xəbərdarlıq, arıza aksesuarları	Və ya / sd / sde / sdx
Şunt və gərginlikli rulon altında	MX / MN
Mexaniki həyat	50000				40000				20000				15000				15000
Elektrik həyatı	30000				20000				10000				6000				4000

Model yox.	Stn3
Standart:	IEC 60947-2
Arc-söndürmə mühiti	Hava
Quruluş	Mccb
Tip	Moulede Case Circuit Breaker
Sertifikatlaşdırma	Ce
Təsdiqləmək	CE, ISO9001
Çatdırılma müddəti	20 gün ərzində
Xüsusiyyət	63a-630A
Əskik	Wenzhou Zhanjiang
İstehsal gücü	2000-ci il / Həftə
Sürətlə	Normal tipli dövrə açarı
Quraşdırma	Sabit
Qütblər nömrəsi	3p 4p
Funksiya	Adi dövrə açarı, Dövrə qıran çatışmazlığı qorunması, Aşırı qorunma
Qiymət	Fabrik qiyməti
Zəmanət vaxtı	12 metrlik
Nəqliyyat paketi	Daxili qutu / karton
Ticarət markası	Esoueec, Wzscec, esutune, Imdec
HS kodu	8536200000

Əsas xüsusiyyətlər

• Qoruma və işləmə qabiliyyəti: Bu qırıcılar elektrik sistemləri, o qədər yükləmə və qısa dövrə qorunması da daxil olmaqla elektrik sistemləri üçün hərtərəfli qorunma təklif edirlər. Bir arızanın baş verdiyi, avadanlıqlara zərər verməsinin və təhlükəsizliyin təmin edilməsinin qarşısını alarkən avtomatik olaraq dövrə ayırmaq üçün hazırlanmışdır.

• Shell cari və qiymətləndirilmiş cərəyan: Shell cərəyan (məsələn, 160n), qırıcıların mənzilinin maksimum genişlənən kəsilmiş gücünü göstərir. Qiymətləndirilmiş cərəyan (məsələn, 100a), həddindən artıq normal işləmə cərəyanı, tıxanma səbəbiylə sürüşmənin qarşısını almaq üçün aşmamalıdır.

• Qütb konfiqurasiyaları: 3-qütb (3p) və 4-qütb (4p) konfiqurasiyaları, müxtəlif elektrik sistemləri və tətbiqləri üçün uyğundur.

• Elektron səyahət bölmələri: İnkişaf etmiş elektron səyahət bölmələri dəqiq ölçmə və rabitə imkanlarını təmin edir, real vaxt rejimində monitorinq və elektrik parametrlərinin diaqnostikası imkan verir.

• Kompakt dizaynı: Xüsusilə, kompakt NSX seriyası, enerji səmərəliliyini, ölçülməsi, idarəetmə və rabitə vasitələrini birləşdirən kompakt dizaynı ilə tanınır.

Proqramlar

• Sənaye istifadəsi: Elektrik enerjisini müxtəlif avadanlıqlara və maşınlara paylamaq və qorumaq üçün sənaye parametrlərində geniş istifadə olunur.

• Enerji və infrastruktur: Enerji paylama şəbəkələrində və infrastruktur layihələrində tətbiqlər üçün uyğundur.

• Ticarət və yaşayış: Əsas və orta paylama sistemləri üçün ticarət binalarında və yaşayış evlərində də istifadə olunur.

Kompakt NSX seriyasının əlavə xüsusiyyətləri

• İnkişaf etmiş qorunma: ikiqat fırlanma kontaktları və enerji sürəti kimi xüsusiyyətlər səhvlərdən etibarlı qorunmasını təmin edir.

• Seçici koordinasiya: Təkmilləşdirilmiş seçmə, nöqsanlar zamanı təsirsiz dövrələrə enerji təchizatı davamlılığını davam etdirməyə kömək edir.

• Rabitə imkanları: Modbus rabitə modulu və BSCM (Breaker Status Nəzarət Modulu) Dövrə Breaker və Nəzarət Sistemi arasında məlumat ötürülməsini təmin edir.

• Ekran və monitorinq: "Hazır" LED və digər göstəricilər real vaxt statusu məlumatlarını təmin edir, CDM121 kabinet qapısı ekranı vahidi müxtəlif ölçülmüş parametrləri göstərə bilər.

• Baxım və konfiqurasiya: Baxım göstəriciləri kontaktlarda, yük profilləri və əməliyyat saymalarında, proqnozlaşdırıcı baxımda kömək göstərir.

Quraşdırma və texniki xidmət

• Quraşdırma: İstehsalçının düzgün quraşdırma üçün təlimatlarını izləyin, minimum rəsmiləşdirmələri və müvafiq montaj aparatından istifadə etmək üçün izləyin.

• Baxım: Daimi yoxlama və dövrə qırıcılarının testi düzgün işləmələrini təmin etmək və davamlı qorunma təmin etmək tövsiyə olunur.

STN3 Type Moulded Case Circuit Breaker
