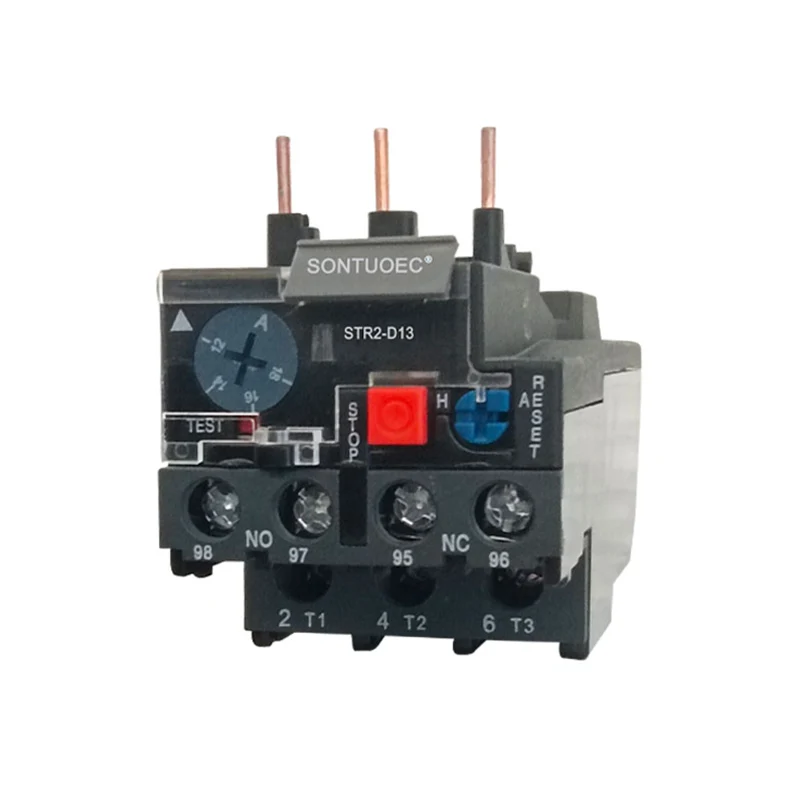

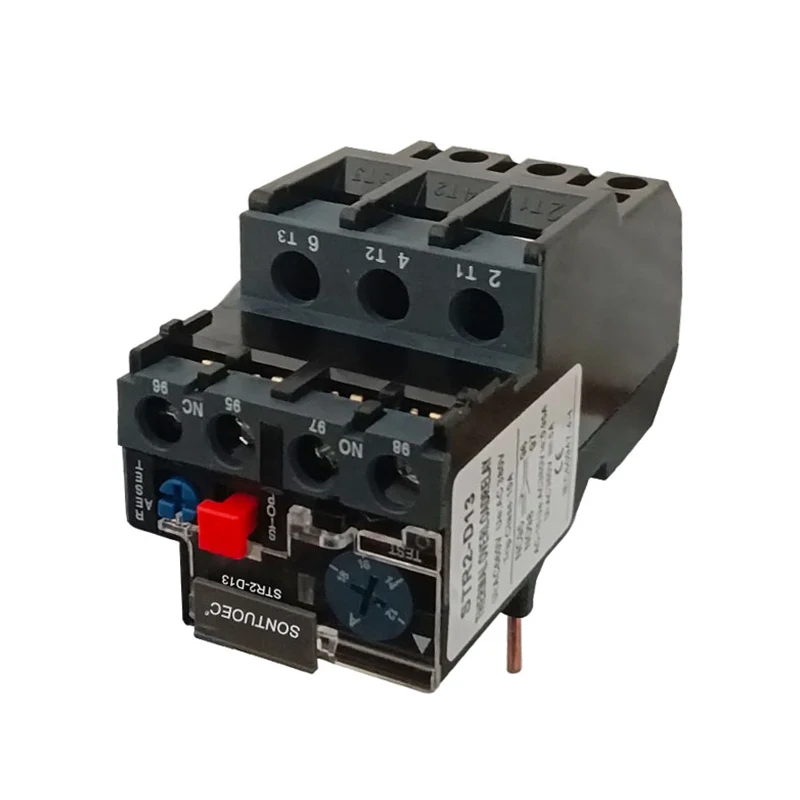

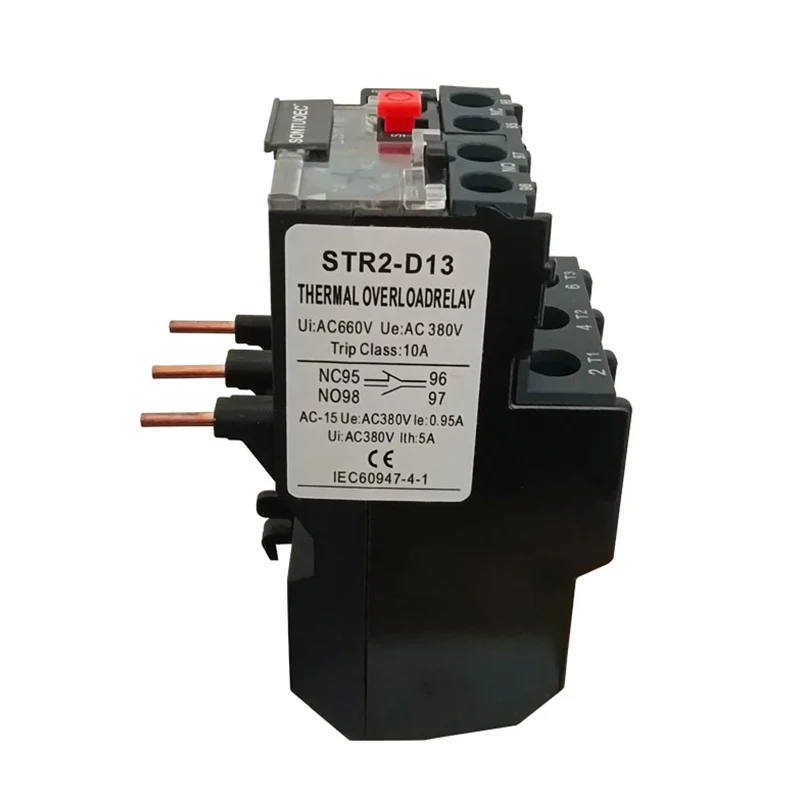

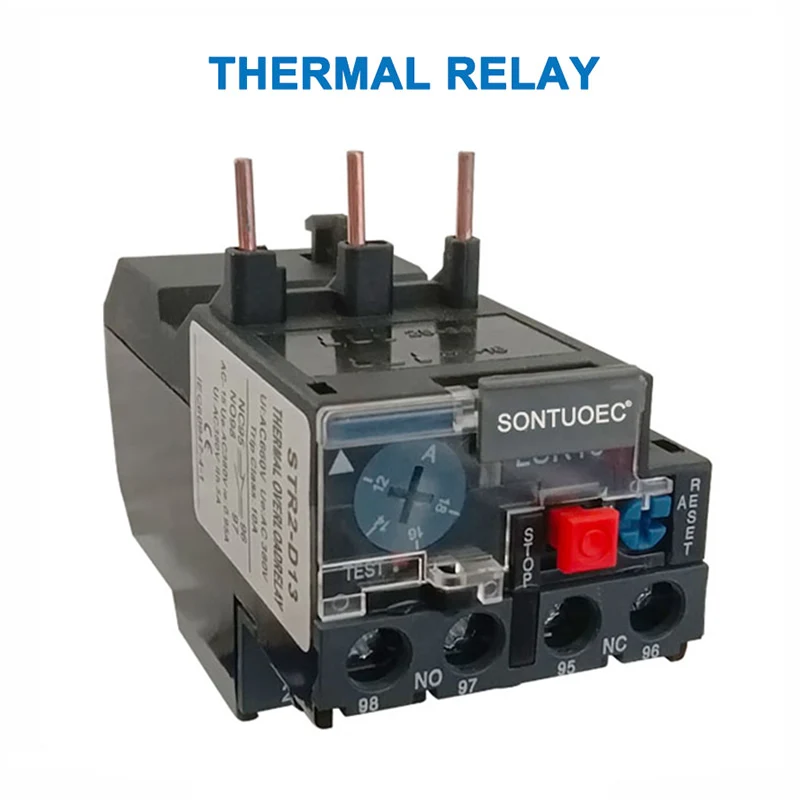

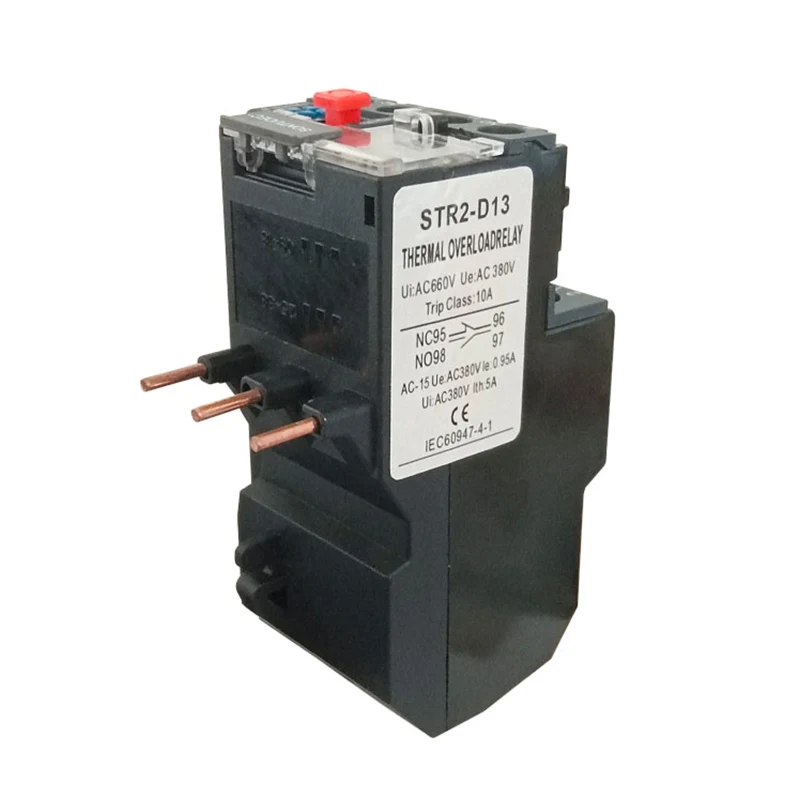

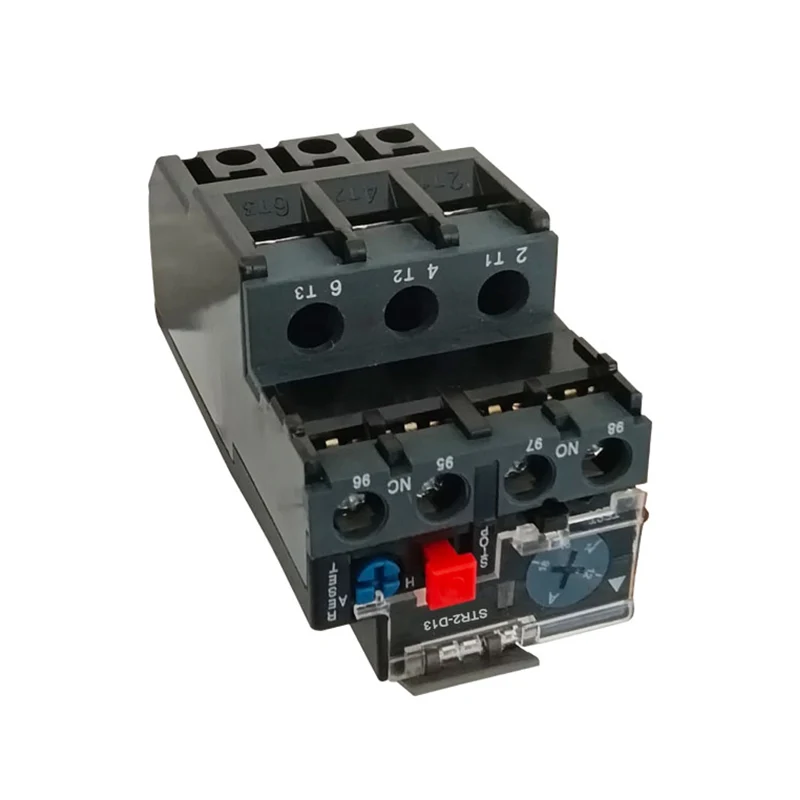

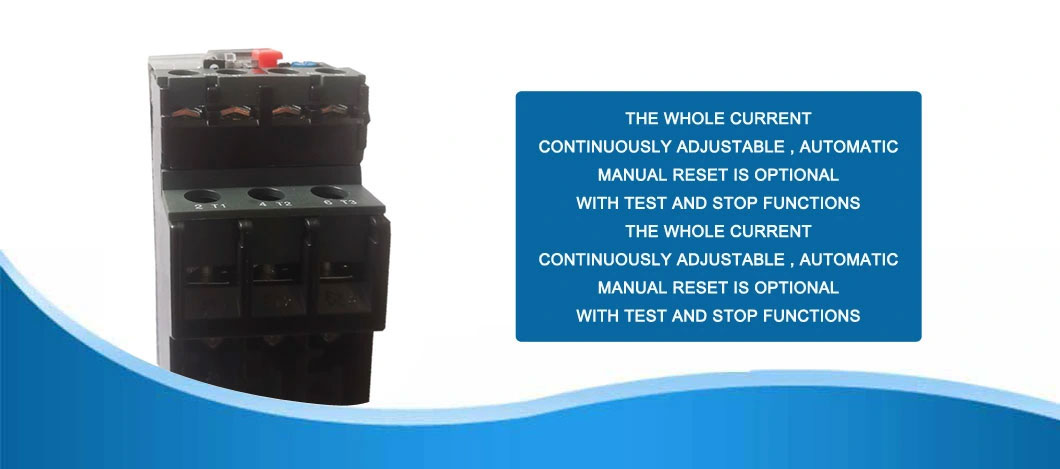

Str2-D13 termal relay, istilik elementinin yaratdığı istilikdən istifadə, istilikdən istifadə, beləliklə, bimetalik hesabat deformasiyasının genişləndirilməsinin müəyyən bir məsafəyə çatması, nəzarət dövrəsinin hərəkətinin hərəkətini təşviq etmək, motorun həddindən artıq qorunmasına nail olmaq üçün müəyyən bir məsafəyə çatdıqda, müəyyən bir məsafəyə çatır. Motorun həddindən artıq yüklənməsi elementi olaraq, str2-d13 termal relay kiçik ölçülü, sadə quruluş və aşağı qiymətin üstünlüklərinə malikdir.
Xüsusiyyətlər:
Məhsulun adı | Termal həddən artıq yükləmə rele |
Model | Str2-d13 |
Material | Plastik, elektron komponentlər |
İstiliklə əlaqə | 1no + 1nc |
Termal relayrated cərəyan | 0.1a-25a |
Tənzimlənən cari sıra (a) qəbulu aralığı | 1a-1.6a |
1.6a-2.5a | |
4a-6a | |
5.5a-8a | |
7a-10a | |
9A-13A | |
12a-18a | |
17a-25a | |
Pls sifariş verərkən cari məsafəni qeyd edir | |
ui | |
Tezlik | 660v |
Sinif sinif | 50 / 60hz |
Ümumi ölçü (təqribən) | 7 × 4.5 × 7.5 sm / 2.8 "× 1.8 × 2.95" (l * w * h) |
Rəng | Şəkil göstərildiyi kimi |
Əsas texniki parametrlər
Model | Reytinqli cərəyan | Xeyr. | Qəbulu (a) | Kontaktyor üçün |
Str2-25 | 25 | 1301 | 0,1 ~ 0.12 ~ 0,14 ~ 0,16 | Str2-9 ~ 32 |
1302 | 0,16 ~ 0,19 ~ 0.22 ~ 0.25 | |||
1303 | 0.25 ~ 0.3 ~ 0.35 ~ 0.4 | |||
1304 | 0.4 ~ 0.05 ~ 0.63 | |||
1305 | 0.63 ~ 0.8 ~ 0.9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | Str2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3.5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5.5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | Str2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | Str2-12 ~ 32 | ||
1353 | 23 ~ 32 | Str2-25 / 32 (LC1-D25 / 32) | ||
Str2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | Str2-32 | ||
2353 | 30 ~ 40 | |||
Str2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | Str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Str2-80 / str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Str2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Str2-D13 termal röley əsasən istilik elementi, bimetal, kontaktlar və ötürmə və tənzimləmə mexanizmi bir sıra istilik elementidir. Bunların arasında, istilik elementi, mühərrikin əsas dövrəsində bir sıra olan kiçik müqavimət dəyəri olan müqavimət telidir; Bimetal təbəqə, iki növ metal təbəqədən hazırlanmış, istilik genişləndirilməsi ilə əlaqəli müxtəlif əmsallardan ibarətdir və birlikdə elektrik cərəyanı istilik elementindən keçəndə bimetal təbəqə bimetal təbəqə əyilmiş olacaq.
Str2-D13 termal relayının əsas texniki parametrləri, qiymətləndirilən gərginlik, cərəyan, reytinqli tezlik və düzəliş cari sıra daxildir. Bunların arasında qiymətləndirilən gərginlik, str2-d13 termal relayının ümumiyyətlə 220V, 380v, 600V və s. İşləyə biləcəyi ən yüksək gərginlik dəyərinə aiddir. Reytinqli cərəyan cərəyanına cərəyanlara verilir Str2-D13 termal relay; Qiymətləndirilmiş tezlik ümumiyyətlə 45-62Hz uyğun olaraq hazırlanmışdır; Qiymətləndirilmiş cərəyanın diapazonu, str2-d13 termal röleyinin və cari tərsin vəziyyəti ilə müəyyən bir cərəyanın vəziyyəti altında mövcud tərs mütənasibliyin meydanı arasındakı əlaqəni təsvir edir.

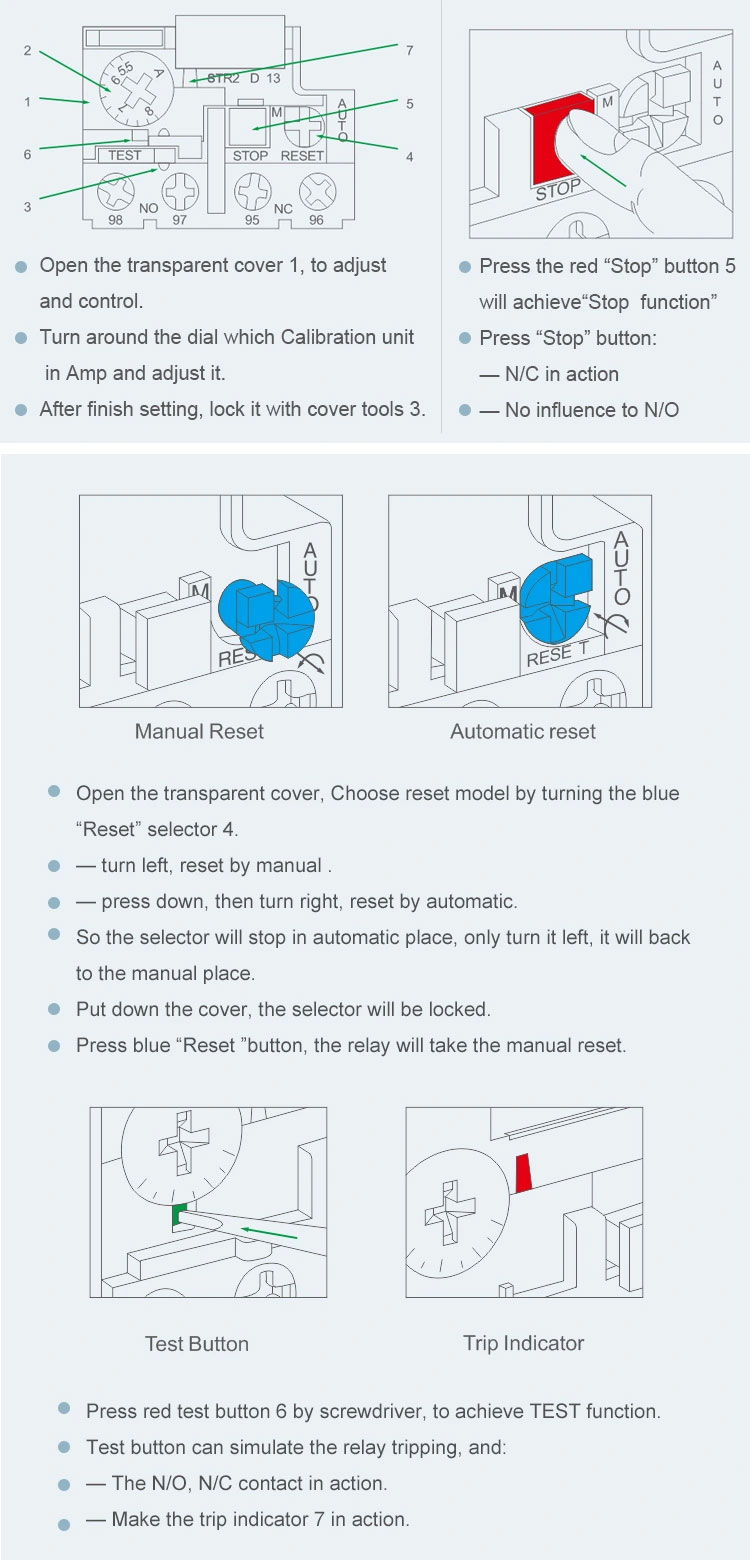

Bir Str2-D13 termal relayinin əməliyyat xüsusiyyətləri əsasən daxili bimetal və istilik elementindən asılıdır. Motorun yükləndikdə, küləkdəki cərəyan artdıqda və Cari Str2-D13 termal relay elementi də artır, bimetalın daha yüksək temperatura yüksəlməsinə və daha çox müddətə əyilməsinə səbəb olur və buna görə birləşdirici çubuğu hərəkətə keçirir və nəzarət dövrəsini əlaqələndirir. Str2-D13 termal relay işləndikdən sonra, bimetal yenidən qurulmadan əvvəl soyutma dövrü tələb edir.
Str2-D13 termal rölesi əsasən elektrik mühərriklərini həddindən artıq yükləmə, faza fasilələri və balanssız üç fazalı elektrik təchizatı kimi nöqsanlara qarşı qorumaq üçün istifadə olunur. Motor sxemlərində, Str2-D13 termal rölesi, qısa dövrə qorunması ilə dövrə qırıcıları ilə birlikdə istifadə edildikdə ən təsirli olur. Bundan əlavə, Str2-D13 termal rölesi digər elektrik avadanlıqlarının və ya elektrik sxemlərinin həddindən artıq yüklənməsi üçün də istifadə edilə bilər.
Str2-D13 termal rölesini seçərkən, motorun, iş mühitinin qiymətləndirilmiş cərəyanına, yükün və digər amillərin başlanğıc, təbiəti və digər amillərin qiymətləndirilməsinə görə hərtərəfli baxılmalıdır.
İstifadəsi zamanı, str2-D13 termal releyinin iş vəziyyəti normal işləməsini və təhlükəsizliyini təmin etmək üçün mütəmadi olaraq yoxlanılmalıdır. Motorun həddindən artıq yüklənməsi, motorun yenidən yüklənməməsi üçün, str2-d13 termal relay əl ilə yenidən qurulmalıdır.
