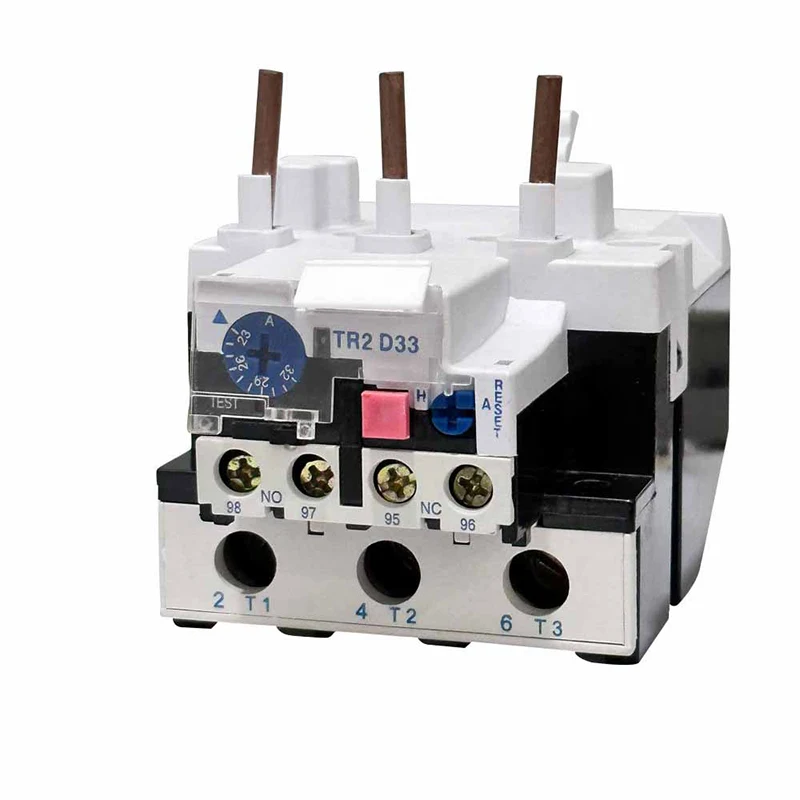

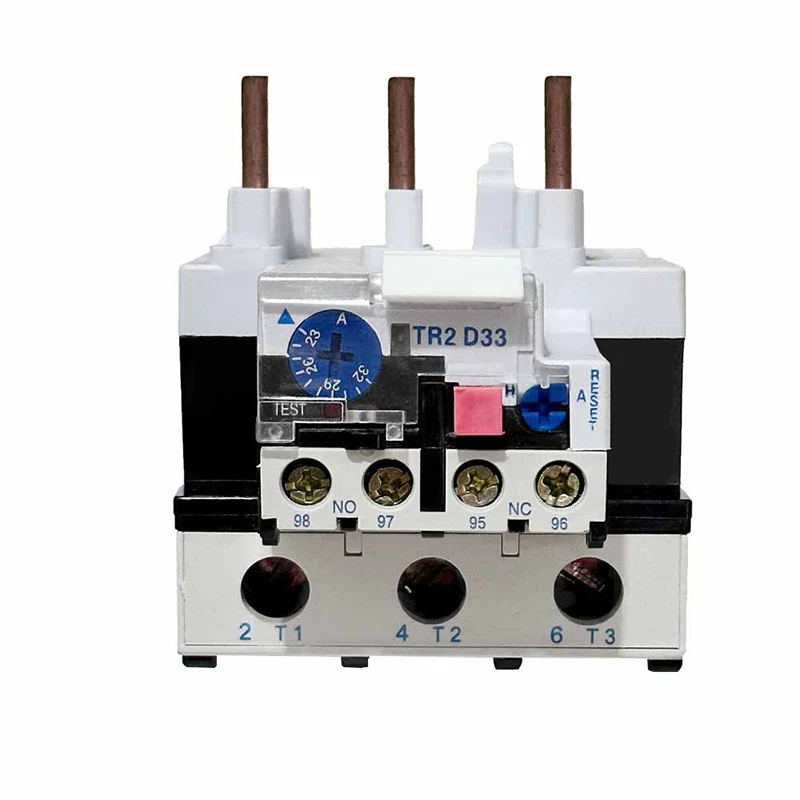

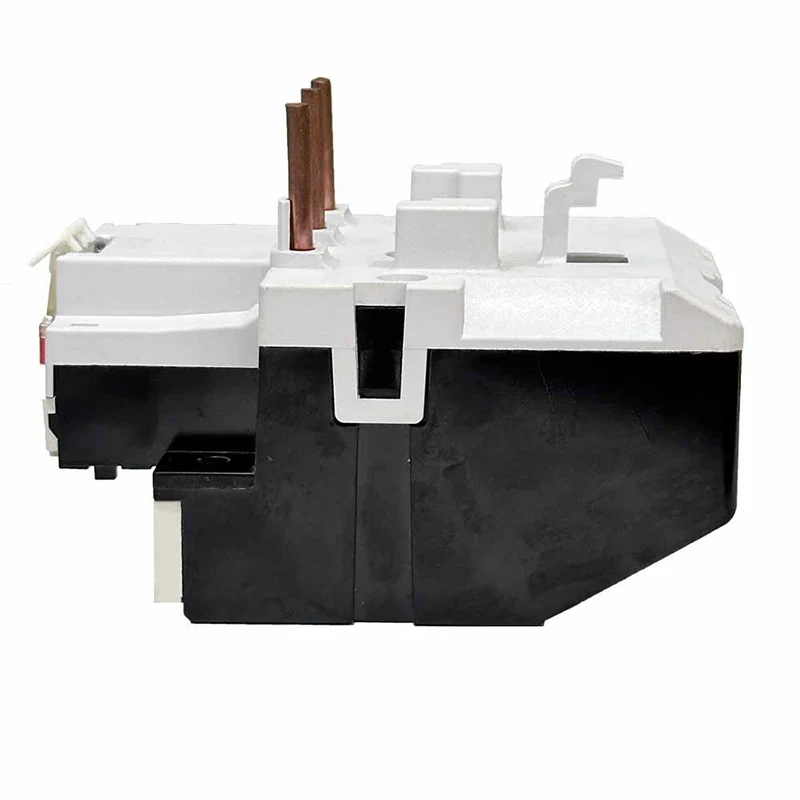

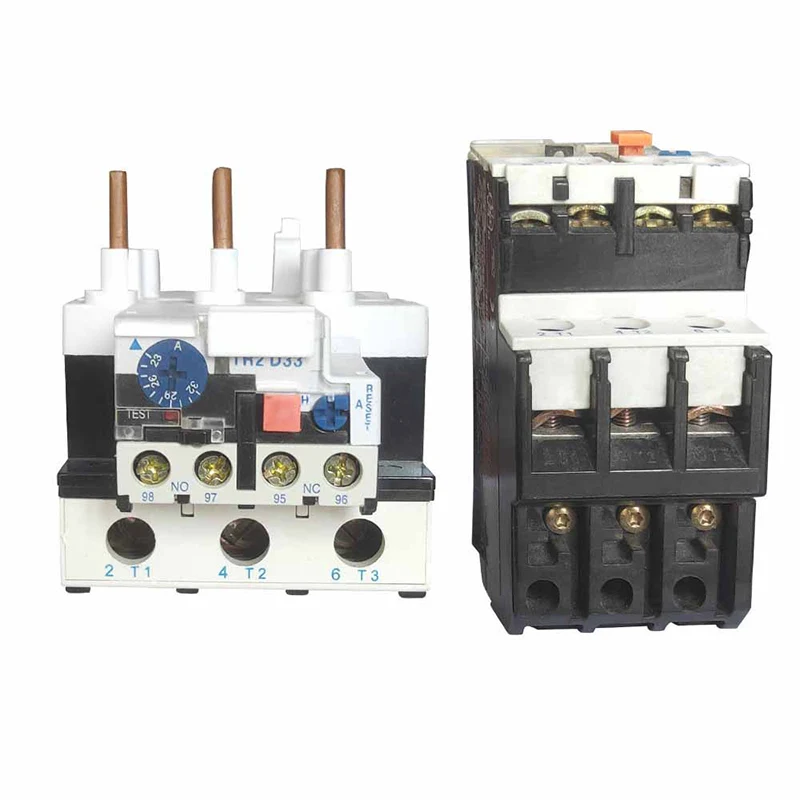

Str2-d33 termal həddən artıq yükləmə rele

Str2-D33 Termal həddindən artıq yükləmə rölesi elektrik cərəyanının istilik effekti prinsipi üzərində işləyir. Bir motorun çox yükləndikdə, indiki artım, istilik elementinin istilik elementinə səbəb olan istilik elementinin istiləşməsinə səbəb olur. Bu istilik, istilik genişləndirilməsi ilə əlaqəli iki metaldan hazırlanmış iki metaldan hazırlanan bimetala köçürülür, buna görə qızdırıldıqda əyilir. Bükülmə müəyyən bir nöqtəyə çatdıqda, mexaniki bir qurğuya, ümumiyyətlə, motorun elektrik enerjisini ayıran bir əlaqə qurur və bununla da zərərdən qoruyur.

Sorğu göndərin

Məhsul təsviri

Xüsusiyyətlər:

Məhsul Ad	Termal həddən artıq yükləmə rele
Model	ST2-D33
Material	Plastik, elektron komponentlər
İstilik Əlaqə	1no + 1nc
İstilik Relayrated cərəyan	23a-93a	Pls cari qeyddir menzil
Str2-93	Tənzimlənən cari sıra (a) qəbulu aralığı	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Tezlik	660v
Sinif sinif	50 / 60hz
Rəng	Şəkil göstərildiyi kimi

Əsas texniki parametrlər

Model	Reytinqli cərəyan	Xeyr.	Qəbulu (a)	Kontaktyor üçün
Str2-25	25	1301	0,1 ~ 0.12 ~ 0,14 ~ 0,16	Str2-9 ~ 32
		1302	0,16 ~ 0,19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Əsas funksiyalar

Aşırı yükləmə qorunması: Motorun yükü qiymətləndirilən dəyərini aşdıqda, termal həddən artıq yükləmə rele, motorun həddindən artıq istiləşmənin və zərərin qarşısını almaq üçün elektrik enerjisini kəsəcək.

Overheat qorunması: Motorun nədənsə (məsələn, mühitin temperaturu və ya yoxsul istilik yayılması), istilik həddindən artıq yükləmə rölesi də enerji təchizatı kəsiləcəkdir.

Göstəriş funksiyası: Bir çox istilik həddən artıq yükləmə rele bir işarə funksiyası var, motorun çox yükləndikdə və ya həddindən artıq istiləşmə zamanı və ya həddən artıq istiləşmə zamanı, operatorun vaxtında görülə biləcəyi və ya həddindən artıq istiliyi dəyişikliyi funksiyasına malikdir.

Auto Relay Str2-D Str2-D seriyası, Elektrikli motorun həddindən artıq yükləndikdə faza fasiləsi və temperatur kompensasiyasına sahib olan 0.0.1-93A qiymətləndirilən 0.0.93A, qiymətləndirilmiş 0.60 HZ, 660 Hz, qiymətləndirilmiş 0.03 və 60947-1.

Tətbiq ssenariləri

Termal həddən artıq yükləmə releksləri, xüsusən də elektrik motor sürücüləri tələb edən avadanlıqlarda müxtəlif sənaye və ticarət mühitində geniş istifadə olunur. Məsələn, onlar nasoslar, kompressorlar, pərəstişkarları, azarkeşlər, konveyerlərdə və digər mexaniki avadanlıqlarda istifadə olunur, bu cür avadanlıqların həddindən artıq yük və ya həddindən artıq istiləşmə vəziyyəti halında təhlükəsiz şəkildə bağlanmasını təmin etmək üçün istifadə olunur.

Seçim və quraşdırma

Termal həddən artıq yükləmə rölesi seçərkən, motorun güc reytinqi, əməliyyat mühiti və yük xüsusiyyətləri kimi amillər nəzərə alınmalıdır. İstilik həddindən artıq yükləmə releyinin qiymətləndirilən cərəyanının mühərrikin qiymətləndirilmiş cərəyanına uyğun olmasını və uyğun və həddindən artıq istiləşmə xüsusiyyətlərinə sahib olmasını təmin etmək lazımdır.

Termal həddən artıq yükləmə rele quraşdırarkən istehsalçının qaydalarını izləməlisiniz və motorun gücünə və idarəetmə dövrünə düzgün bağlı olmasını təmin etməlisiniz. Bundan əlavə, istilik həddindən artıq yükləmə relelərinin düzgün işləməsini və uzun xidmət həyatını təmin etmək üçün müntəzəm olaraq yoxlanılması və qorunması lazımdır.

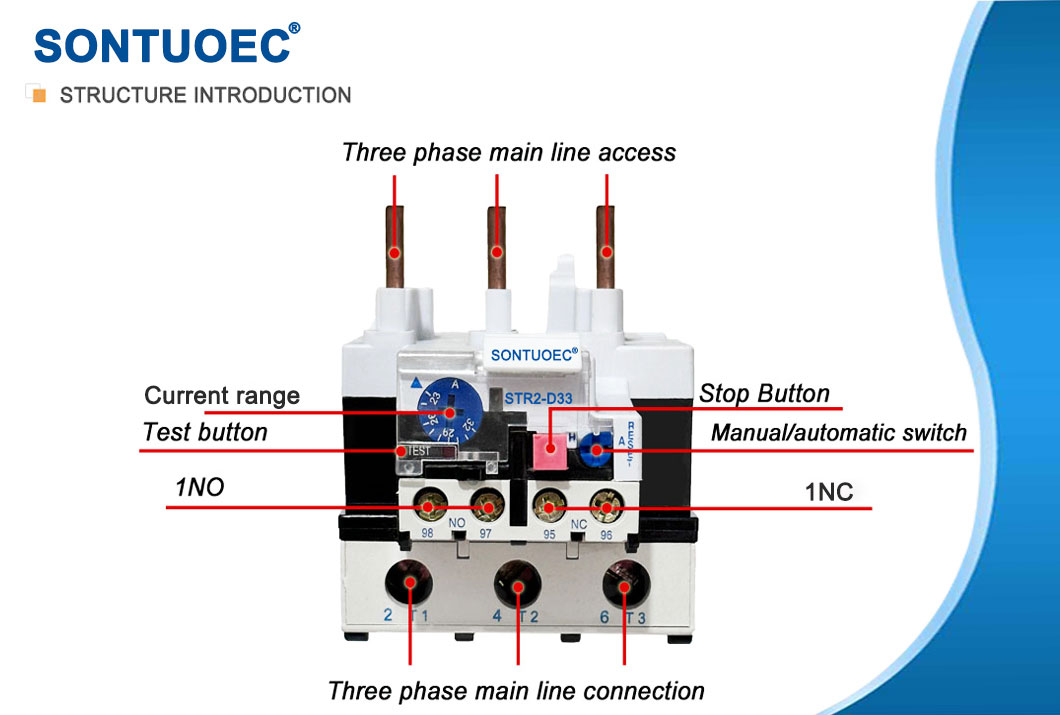

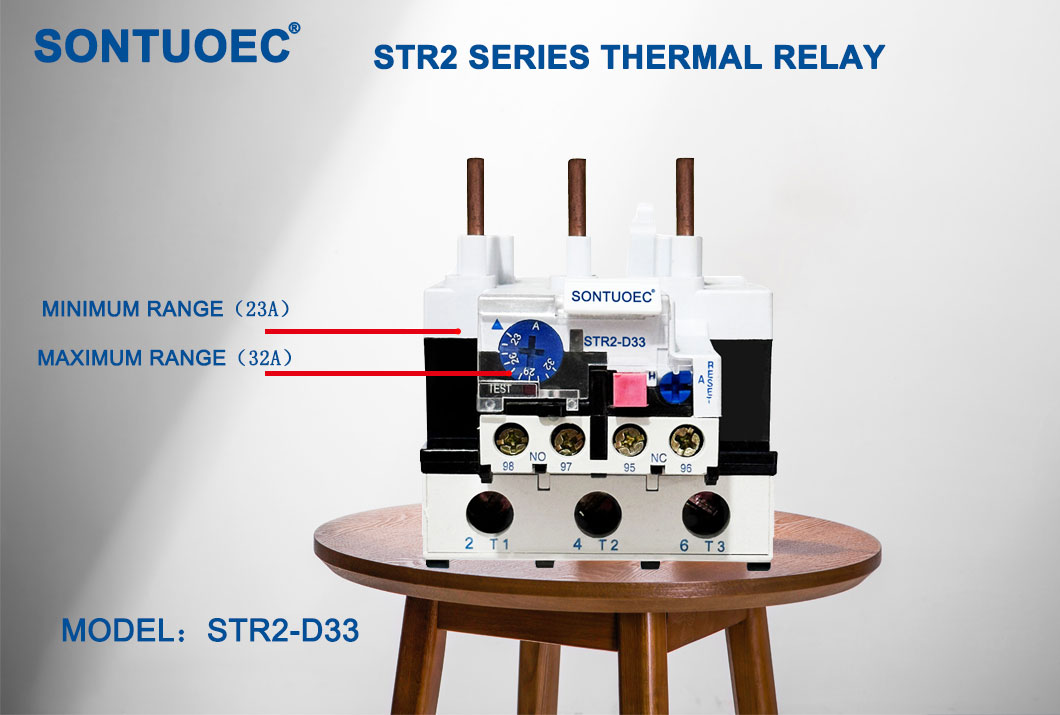

STR2-D33 Thermal Overload Relay
