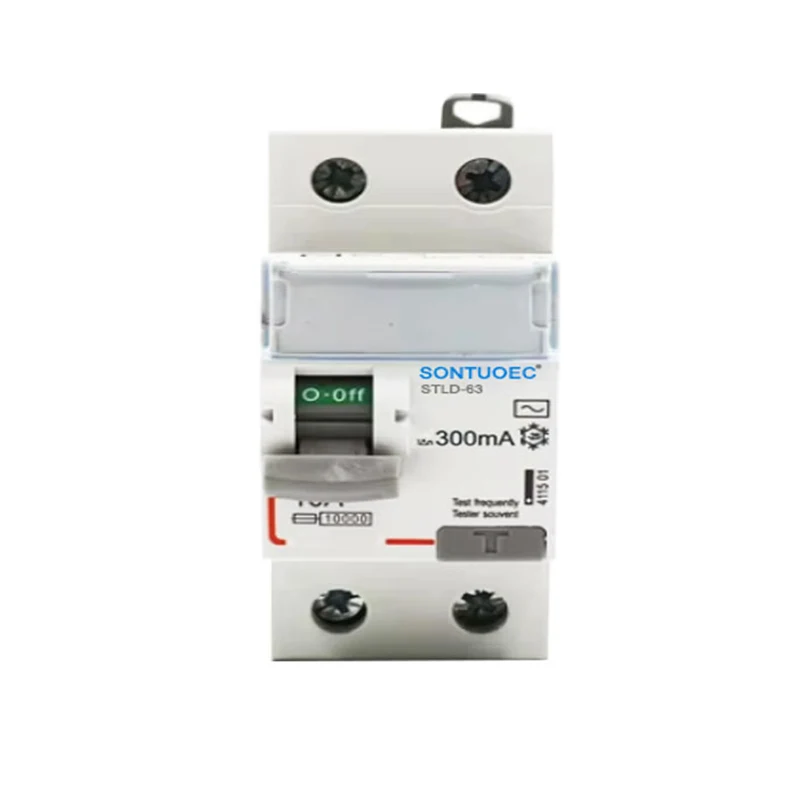

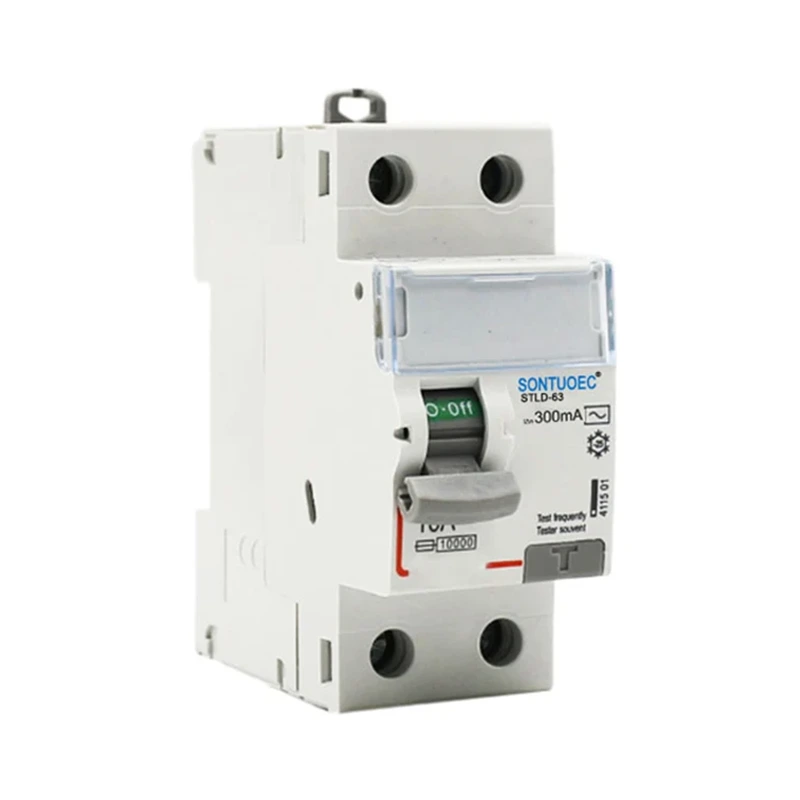

2p 63a / 30ma RCD AC növü

2P 63A / 30MA RCD AC tipinin əməliyyat prinsipi qalıq cari transformatora əsaslanır. Bir elektrik sistemində balanssız bir cərəyan (İ.E. sızması) baş verdikdə, qalıq cari transformator bu balanssız cərəyanı aşkarlayır və sızma cərəyanına maqnit axını mütənasibdir. Bu maqnit axını RCD-nin daxili buraxılış mexanizminə səbəb olur, RCD-nin enerji təchizatı tez bir zamanda kəsilməsinə səbəb olur.

Sorğu göndərin

Məhsul təsviri

Model:	Elektro-maqnit növü; Elektron növü
Standart	IEC 61008-1
Qalıq cari xüsusiyyətlər:	Və və

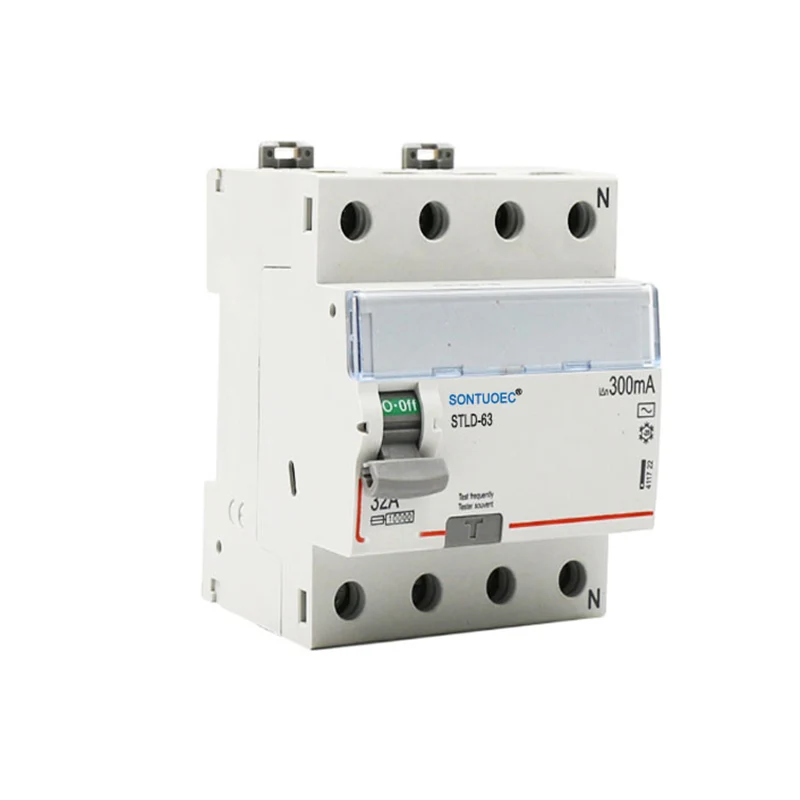

Qütb Xeyr.:	2p, 4p
Rated Cari:	16a, 25a, 32a, 40a, 63a;
Qiymətləndirilmiş gərginlik:	230/400v AC
Qiymətləndirilən tezlik:	50 / 60hz
Qəbul edilmiş qalıq işləyən cərəyan:	10MA, 30MA, 100MA, 300MA, 500MAMMA
Qalıcı olmayan işləməyən cərəyan mən:	≤0.5iδn
Qiymətləndirilən Şərti Qısa Circuit Cari Inc:	6000a
Qiymətli qalıq qisa qapanma Cari Iδc:	6000a
TRAPPING müddəti:	Ani tripping≤0.1sec
Qalıq sürüşmə cari sıra:	0.5iδn ~ iδn
Elektro-mexaniki dözümlülük:	4000 dövr
Fövqəladə torku:	2.0nm
Bağlantı terminalı:	Zibil ilə vida terminalı sütun terminalı

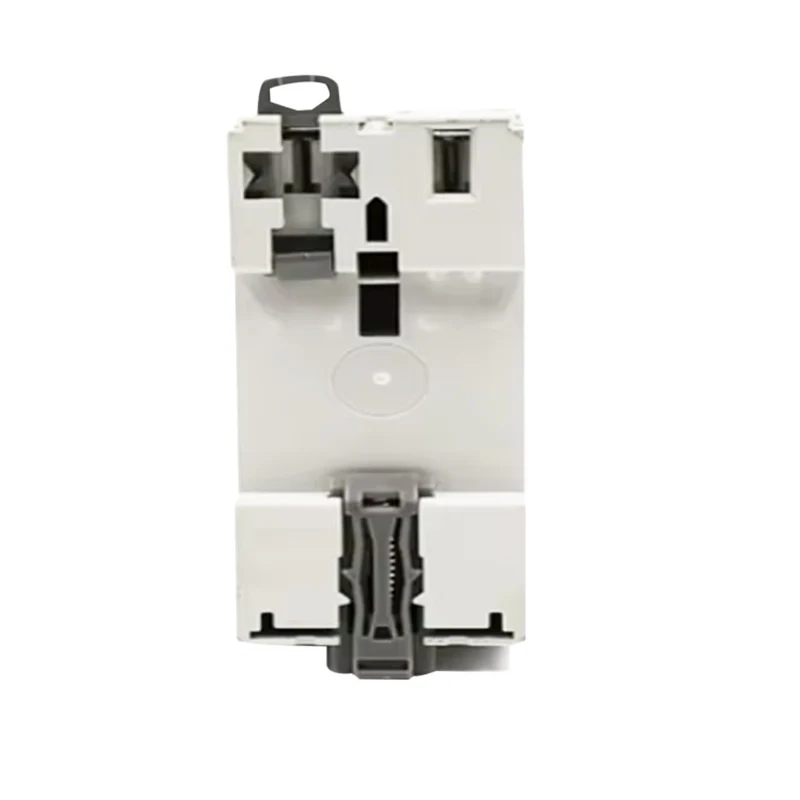

Quraşdırma:	35 mm din dəmir yolu

Əsas konsepsiya

 2P: Bu RCD (qalıq cari cihaz) bipolyar keçid olduğunu göstərir, yəni eyni anda iki sətirdən çıxa bilər. Bu dizayn, eyni zamanda, həmin mərhələdə, həm də sıfır xətlərin eyni zamanda kəsilməli olduğu yerlərdə, emalı və ya nöqsan hadisəsi halında tamamilə kəsilməməsini, elektrogen və ya elektrik yanğınları kimi təhlükəsizlik qəzalarının qarşısını aldığını təmin etmək üçün eyni zamanda kəsilməlidir.

 63A: RCD-nin 63 ampersdə qiymətləndirildiyini göstərir. Qiymətləndirilmiş cərəyan, RCD-nin həddindən artıq istiləşmə və ya zərər vermədən davamlı davam edə biləcəyi maksimum cari dəyəridir. Praktik tətbiqlərdə müvafiq qiymətləndirilən cərəyan elektrik sisteminin yükünə görə seçilməlidir.

 30MA: Bu RCD-nin sızma hərəkətinin cərəyanının 30 MA olduğunu göstərir. Sızma hərəkəti cari, RCD sızma cərəyanını aşkar edən və bir hərəkətə səbəb olan minimum cari dəyəridir. Elektrik sistemində sızma cərəyanı bu dəyəri aşdıqda, RCD şəxsi təhlükəsizliyi qorumaq və elektrik yanğınları kimi qəzaların qarşısını almaq üçün elektrik enerjisini tez bir zamanda azaldacaqdır.

 RCD: Qalıq cari cihaz, elektrik sistemində qalıq cərəyanı (yəni sızma cərəyanını) aşkar etmək və enerji təchizatı kəsmək üçün istifadə olunan elektrik enerjisi cihazdır. Elektrik avadanlığı və personal üçün hərtərəfli qorunma təmin etmək üçün müxtəlif aşağı gərginlikli elektrik sistemlərində geniş istifadə olunur.

 AC Növü: Bu RCD-nin alternativ (AC) sistemləri üçün uyğun olduğunu göstərir. Alternativ cari (AC) elektrik ötürülməsinin adi bir yoludur və birbaşa cərəyan (DC) ilə müqayisədə gərginlik və cari istiqamətdə dövri dəyişikliklərlə xarakterizə olunur. Buna görə, bir RCD seçərkən müvafiq model elektrik sisteminin (AC və ya DC) növünə görə seçilməlidir.

1. Yeraltı / sızma cərəyanına və təcrid funksiyasından qorunma qorunması

2.Hər bir qısa dövrə cərəyanına tab gətirin

3. Terminal və pin / çəngəl tipli Busbar bağlantısı

4. Barmaqla qorunan əlaqə terminalları ilə təchiz olunmuşdur

5. Yer səhvləri / sızma cərəyanında baş verən və qiymətləndirilən həssaslığı aşdıqda dövrəni tamamilə ayırın

6. Enerji təchizatı və xətt gərginliyinin asılılığı və xarici müdaxilənin, gərginlik dalğalanmasından azaddır. ---------- Böyük ölçülü bağlantı tel (35 mm bağlantı kabeli)

2P 63A/30mA RCD AC Type
