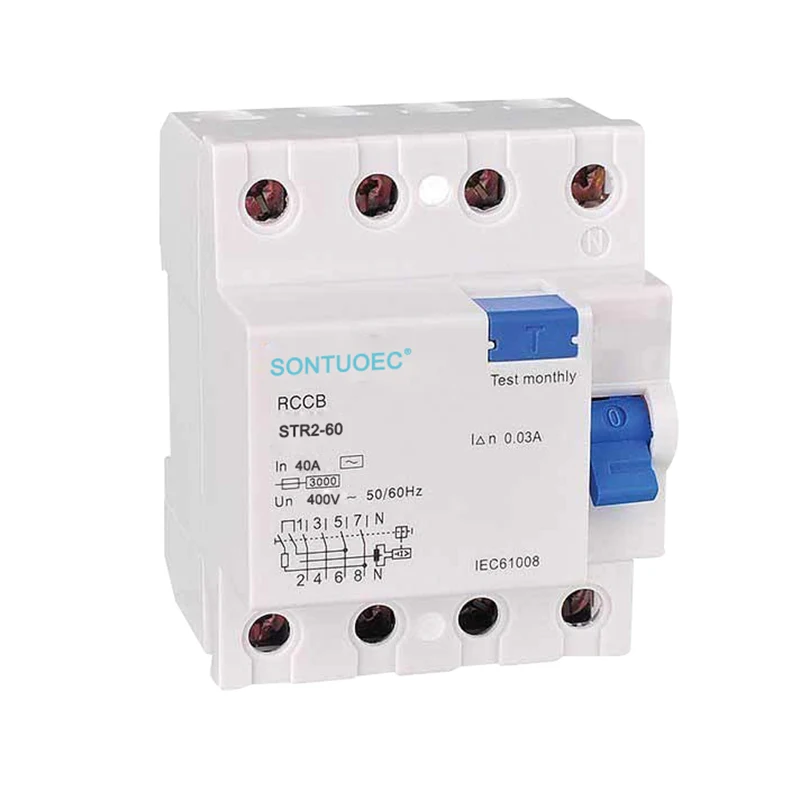

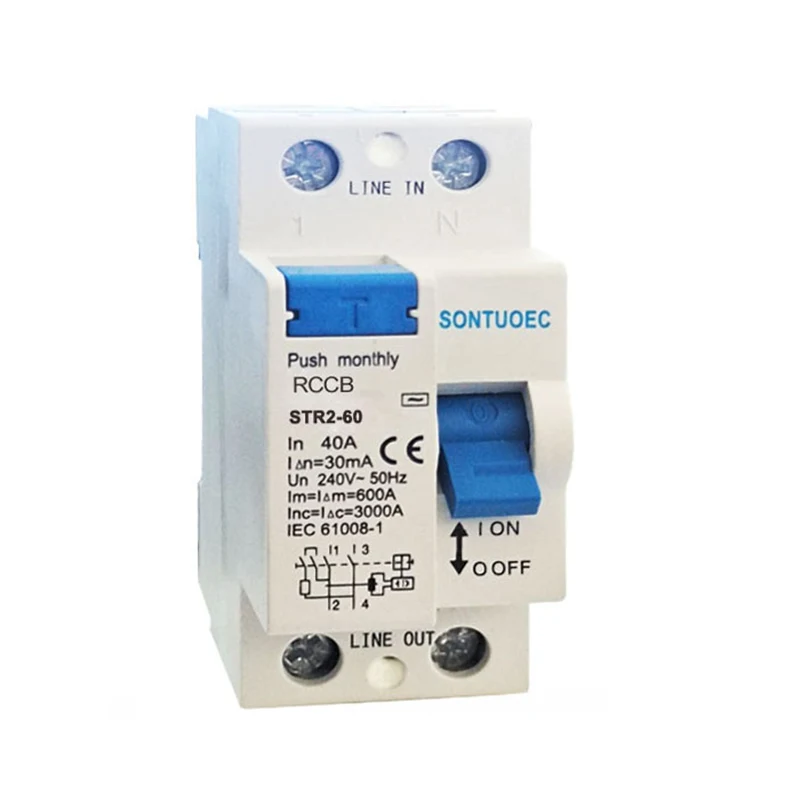

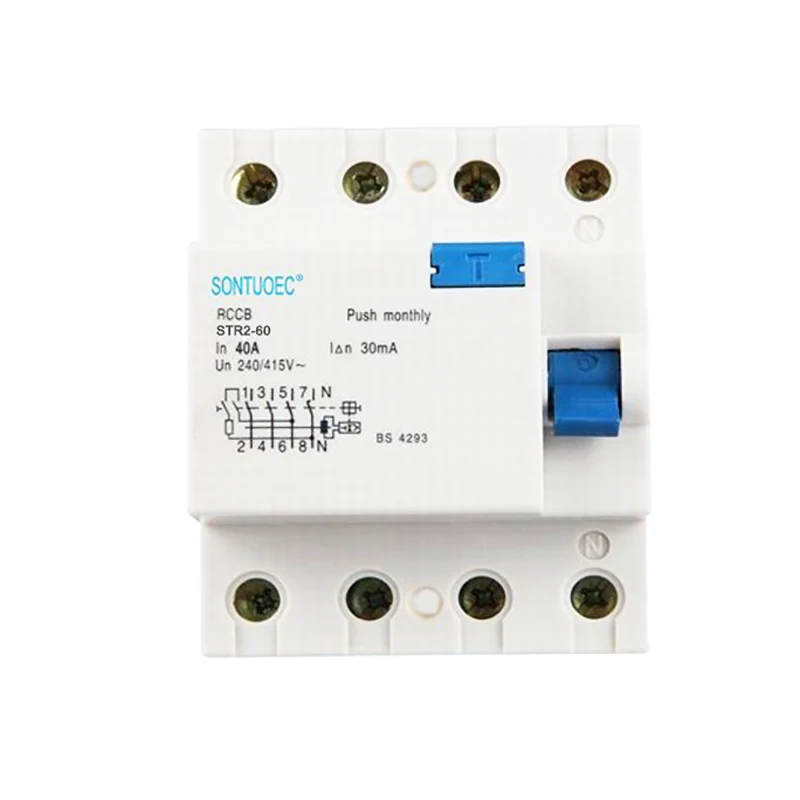

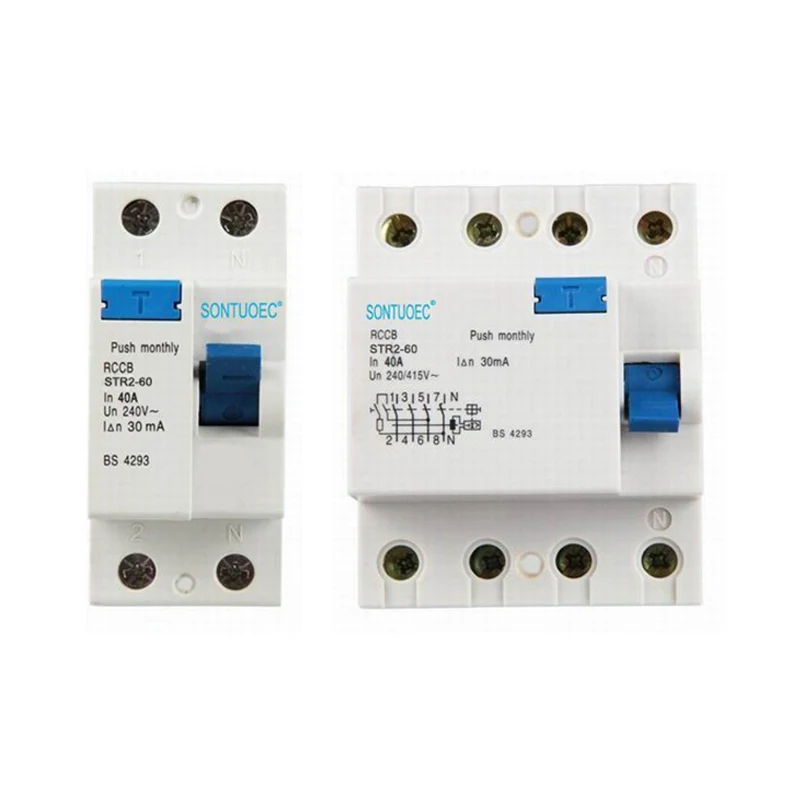

4p 63a / 30ma RCD AC növü

Bu 4P 63a / 30MA RCD tipi RCD-nin daxili ayırma mexanizmini tetikler, RCD-nin elektrik enerjisi təchizatını tez bir zamanda azaltmasına, beləliklə elektrik avadanlıqlarının və işçilərin təhlükəsizliyini qorumağa səbəb olur.

Sorğu göndərin

Məhsul təsviri

Standart	İC61008-1
Qütblərin sayı	2p, 4p
Rated Cari (A)	16 ,, 25.32,40,63
Qəbulu Qəbulu Əməliyyatı Cari (in) (ma)	10,30,100,300,500
Qəbulu qiymətləndirilib Əməliyyat olmayan cərəyan (INO) (MA)	≤0.5in
Qiymətləndirilmiş gərginlik (v)	AC 230/240
Qiymətləndirilmiş gərginlik (v)	AC 230/400
Qalıq əməliyyat cərəyanı Lax	0.5in ~ in
Qalıq cərəyan vaxtı	≤0.3s
Qısa dövrəsi Tutum (ICU)	6000a
Dözümlülük	4000
Qoruma dərəcəsi	IP20

əsas konsepsiya

 4P: Bu 4P 63A / 30MA RCD AC tipinin dörd qütblü bir keçid olduğunu göstərir, yəni dörd dövrə eyni vaxtda nəzarət edə bilər. Bu dizayn, ümumiyyətlə, sıfır və ya günah olduqda, sıfır və iki torpaq məftillərinin eyni zamanda kəsilməsinin lazım olduğu tətbiqlərdə istifadə olunur.

 63A: RCD-nin 63 ampersdə qiymətləndirildiyini göstərir ki, bu da RCD-nin həddindən artıq istiləşmə və ya zərər vermədən davamlı davam edə biləcəyi maksimum dəyəri olan maksimum cari dəyəridir.

 30MA: RCD-nin 30 milliamps, İ.E.-nin sızma hərəkəti cərəyanı olduğunu göstərir.

 RCD: qalıq cari cihaz, elektrik sistemində qalıq cərəyanı (yəni sızma cərəyanını) aşkar etmək və enerji təchizatı kəsmək üçün istifadə olunan elektrik təhlükəsizliyi cihazı.

 Bir növ: o deməkdir ki, RCD bir növdür, i.E. Həm AC, həm də pulsasiya edən DC qalıq cərəyanlarında düzgün hərəkət edə bilər (hamar bir DC cərəyanı ≤6MA-nın üstünlüyünə icazə verilə bilər). Bu tip RCD, məişət texnikası, ofis texnikası, kompüter və digər yerlər kimi bir çox elektron cihazı olan sxemlər üçün uygundur.

Əməliyyat prinsipi

RCD-nin əməliyyat prinsipi qalıq cari transformatora əsaslanır. Bir elektrik sistemində balanssız bir cərəyan (İ.E. sızması) baş verdikdə, qalıq cari transformator bu balanssız cərəyanı aşkarlayır və sızma cərəyanına maqnit axını mütənasibdir. Bu maqnit axını RCD-nin daxili ayırma mexanizminə səbəb olur, RCD-nin elektrik enerjisi təchizatını tez bir zamanda azaltmasına, beləliklə elektrik avadanlıqlarının və personalın təhlükəsizliyini qorumağa səbəb olur.

Tətbiq ssenarisi

Sənaye Gücü: Sənaye mühitində, çox sayda elektrik avadanlığı və mürəkkəb dövrə sistemlərinin olması səbəbindən 4p 63a / 30ma RCD istifadə etmək lazımdır, hərtərəfli elektrik təhlükəsizliyi qorunması üçün bir növ istifadə etmək lazımdır.

Ticarət: ticarət mərkəzləri, otellər və s. Kimi ticarət mərkəzlərində, insanların və elektrik avadanlıqlarının yüksək konsentrasiyası olduğu kimi, elektrik təhlükəsizliyinin təmin edilməsi üçün bu tip RCD-nin də tələb olunur.

Yüksək səviyyəli yaşayış: Bəzi yüksək səviyyədə iqamətgahlarda 4p 63a / 30ma RCD, bir növ elektrik təhlükəsizliyi qorunmasının daha yüksək səviyyəsini təmin etmək üçün seçilir.
