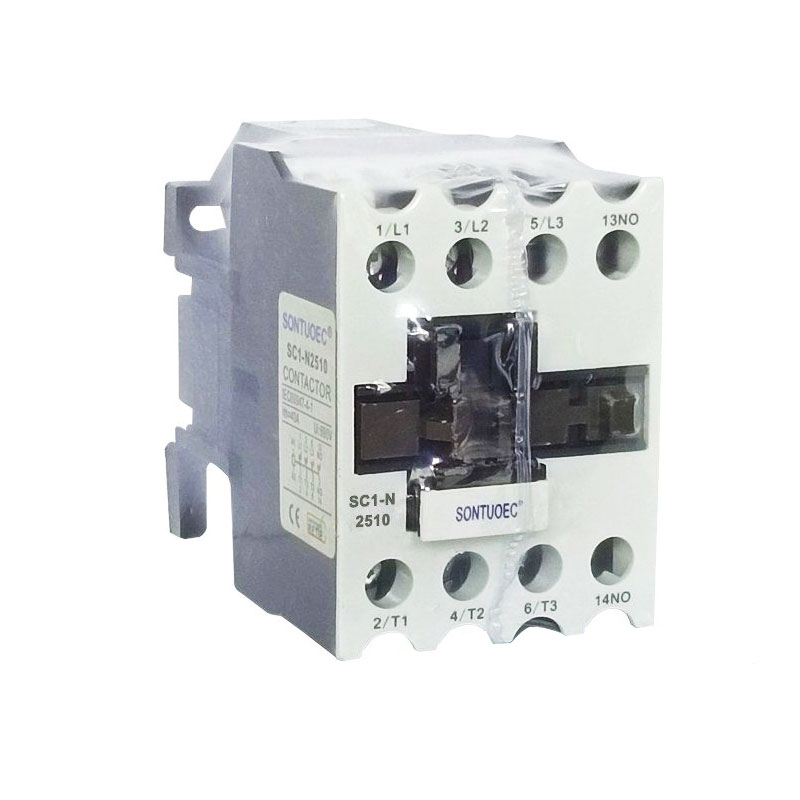

3 Qütblü AC kontaktor

Struktur və iş prinsipi

Struktur:

Elektromaqnit sistemi: kontakt sisteminin açılması və bağlanmasını idarə etmək üçün maqnit axını yaratmaq üçün istifadə olunan rulonlar, nüvələr və s. kimi komponentləri əhatə edir.

Əlaqə sistemi: əsas kontakt və köməkçi kontakt daxil olmaqla. Əsas kontakt yüksək cərəyan keçirmək üçün, köməkçi kontakt isə idarəetmə siqnallarının ötürülməsi və əks əlaqəsini həyata keçirmək üçün istifadə olunur.

Qövs söndürmə cihazı: Kontaktı zədələnmədən qorumaq üçün əlaqə kəsildikdə yaranan qövsü söndürmək üçün istifadə olunur.

Shell: daxili komponentləri xarici mühitdən qorumaq üçün istifadə olunur.

İş prinsipi:

Bobinə enerji verildikdə, dəmir nüvəsi maqnit yaradır və əlaqə sistemini bağlamaq üçün cəlb edərək üç fazalı dövrəni açıq edir.

Bobin enerjisiz qaldıqda, dəmir nüvəsi maqnitini itirir və üç fazalı dövrəni ayırmaq üçün əlaqə sistemi yayın təsiri altında ayrılır.

Üçüncüsü, tətbiq və seçim

Tətbiqlər:

3 Qütblü AC Kontaktör sənaye avtomatlaşdırmasında, enerji sistemində və bina avtomatlaşdırmasında geniş istifadə olunur.

Üç fazalı mühərriklərin işə salınması, dayandırılması və geri qaytarılması kimi əməliyyatları idarə etmək üçün istifadə edilə bilər.

O, həmçinin enerji sisteminin uzaqdan idarə edilməsi və qorunması üçün istifadə edilə bilər.

Seçim:

3 qütblü AC kontaktorunu seçərkən, enerji sisteminin nominal gərginliyi, nominal cərəyanı və yük növü kimi amillər nəzərə alınmalıdır.

Cari reytinq yükün maksimum işləmə cərəyanından böyük və ya ona bərabər olmalıdır.

Gərginlik dərəcəsi enerji sisteminin gərginlik səviyyəsinə uyğunlaşdırılmalıdır.
